Druk 3D zrewolucjonizował proces produkcyjny w wielu branżach. Dzięki niemu precyzyjne tworzenie detali stało się znacznie łatwiejsze i szybsze. Nowa technologia rozwija się coraz szybciej i oferuje coraz więcej możliwości. Drukarki 3D wymagają zastosowania standardowych elementów maszyn. Na przykładzie współpracy z polskim producentem takich urządzeń prezentujemy zastosowania elementów z naszej oferty.
Nasz klient – wrocławska firmaZmorph S.A.to jeden z najstarszych polskich producentów drukarek 3D. Od 2012 produkuje drukarki, które ze względu na swój unikalny design cieszą się szczególnie dużą popularnością na rynku amerykańskim. Zmorph jest jednym z niewielu na świecie producentów urządzeń „multi-tool”, które poza drukiem 3D pozwalają również na obróbkę CNC lub cięcie i grawerowanie laserowe. Najnowszym produktem firmy jest profesjonalna produkcyjna drukarka 3DZmorph i500(rys. 1) dla małych i średnich przedsiębiorstw. Duże pole robocze 440 x 300 x 500 mm znajduje zastosowanie zarówno w prototypowaniu, jak również w produkcji niskoseryjnej.
„Współpraca z firmą Zmorph S.A. pokazuje, że standardowe elementy maszyn od Elesa+Ganter pomagają tworzyć doskonałe produkty, odpowiadając na bieżące potrzeby użytkowników oraz rynku. Jednocześnie wpasowują się w nowoczesny design, zwiększając ergonomię i łatwość użytkowania.” – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

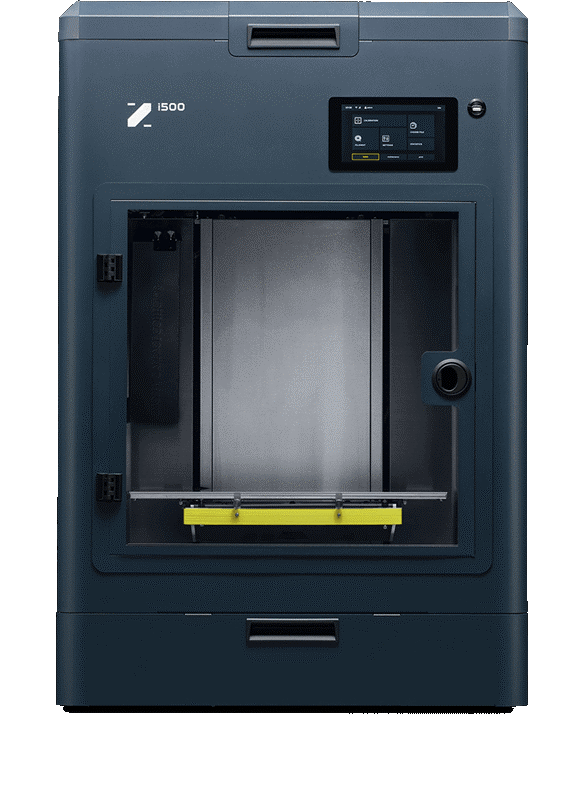

Rys. 1 Drukarka Zmorph i500

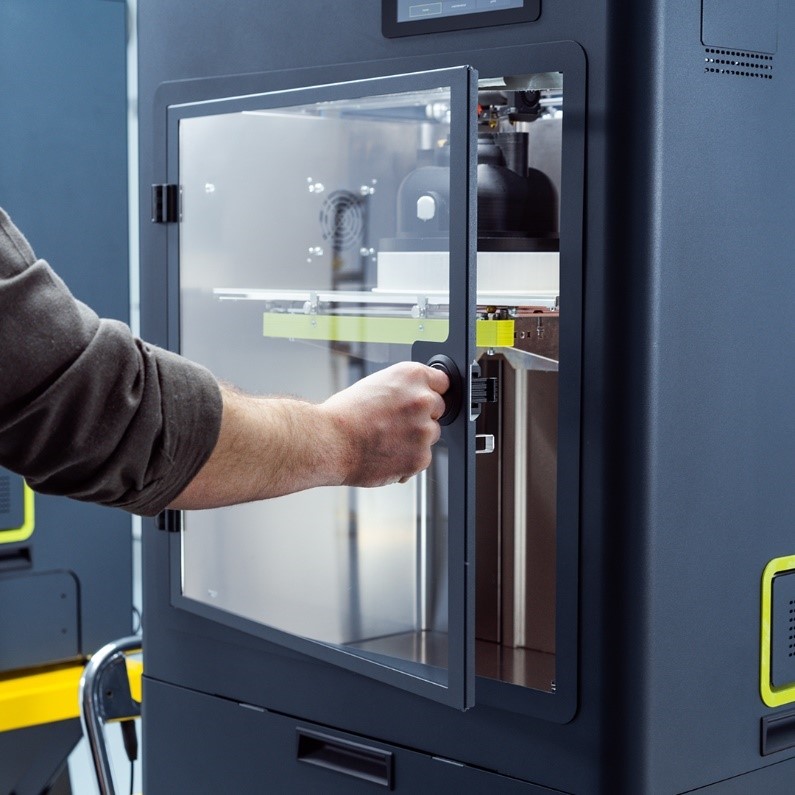

Rys. 2 Zamek serii CMS w drukarce Zmorph i500
Seria CMSto innowacyjne rozwiązanie, które integruje w sobie dwie funkcje: uchwytu oraz zamka zatrzaskowego. Drzwi można otworzyć pociągając za uchwyt w kierunku wskazanym przez trójkątny znacznik. Konstrukcję zamka stanowią: korpus z uchwytem i zaczepem oraz rygiel zatrzaskowy wykonany z technopolimeru w kolorze czarnym.

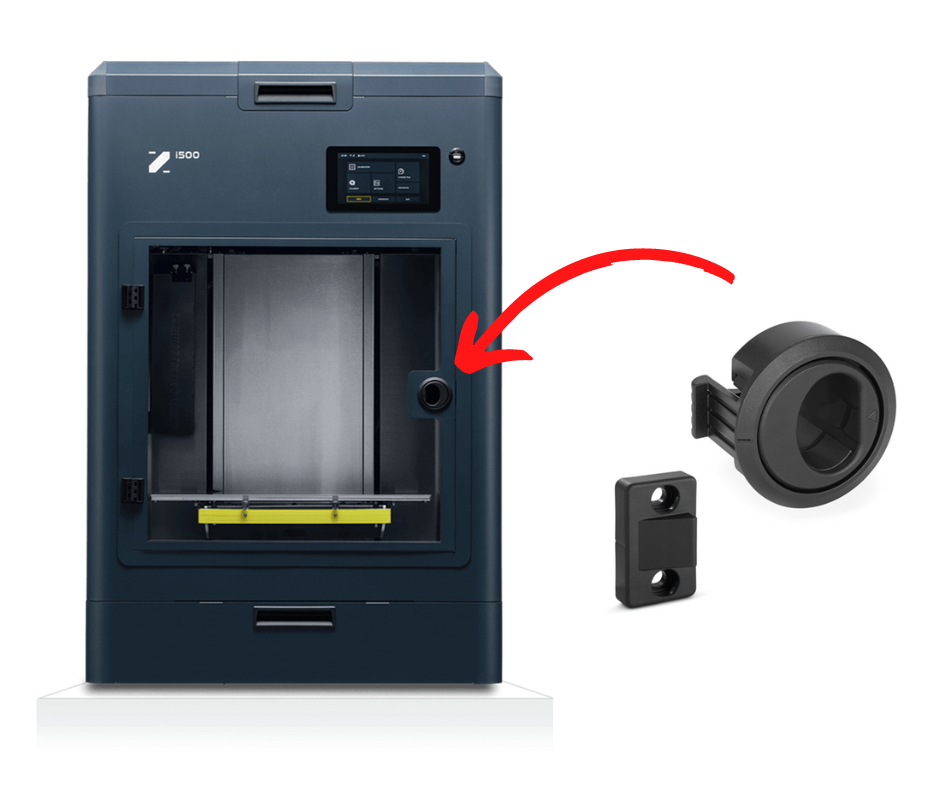

Rys. 3 Zamek zatrzaskowy z uchwytem CMS Elesa+Ganter
Ponadto drzwi do obszaru roboczego oraz pokrywa górna drukarki są osadzone na zawiasach z seriiCFT.(rys. 4). Zawiasy wykonywane są w całości ze wzmocnionego włóknami szklanymi technopolimeru. Dodatkowym atutem konstrukcji zastosowanych zawiasów są montowane na wcisk pokrywy śrub, które poprawiają estetykę montażu. W efekcie końcowym śruby montażowe nie są widoczne od zewnątrz.
Rys. 4 Zawias CFT Elesa+Ganter w drukarce Zmorph i500
Kolejnym produktem zastosowanym w drukarce Zmorph i500 jest uchwyt kasetowyserii PR-PF. Mocowane w różnych częściach urządzenia uchwyty pełnią trzy różne funkcje i umożliwiają:
Rys. 5 Uchwyty PR-PF w drukarce Zmorph i500
Uchwytserii PR-PF(rys. 5) jest wykonany ze wzmocnionego włóknami szklanymi technopolimeru na bazie poliamidu (PA). Mocowanie uchwytu odbywa się poprzez zatrzaśnięcie w odpowiednio wykonanym otworze montażowym. Największą korzyścią płynącą z zastosowania uchwytów kasetowych Elesa+Ganter jest oszczędność przestrzeni oraz estetyka, ponieważ po zamontowaniu praktycznie nie wystają poza obrys urządzenia. Dodatkowym atutem jest specjalny system zatrzaskowy, który pozwala zaoszczędzić czas montażu i gwarantuje bezluzowe spasowanie z obudową.
Drukarka Zmorph i500 w swojej konstrukcji posiada możliwość ustawienia jej na nierównych powierzchniach i wypoziomowania. Funkcję tę uzyskuje, dzięki zastosowaniu stopek wahliwychserii LSX.A(rys. 7).

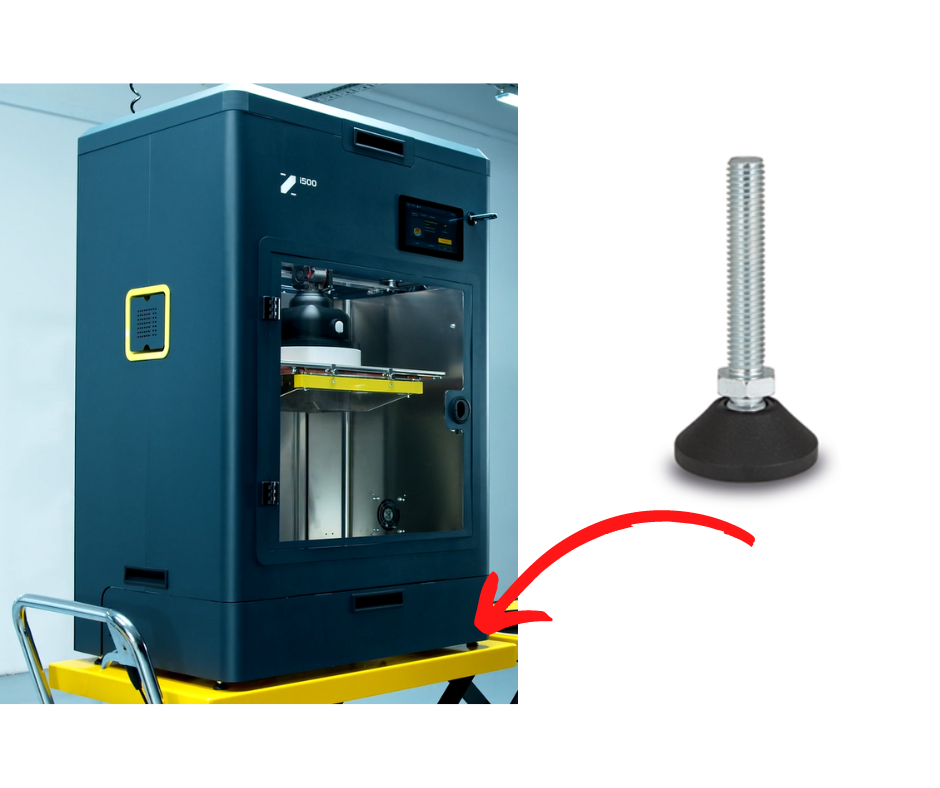

Rys. 6 Stopy wahliwe LSX.A w drukarce Zmorph i500
Konstrukcję stopy wahliwej stanowi gwintowany trzpień z chwytem pod klucz płaski, wykonany ze stali ocynkowanej oraz talerzyk wykonany z technopolimeru (rys. 7).Seria LSX.Azostała stworzona z myślą o zastosowaniach przemysłowych wszędzie tam, gdzie nie mamy dużej przestrzeni montażowej. Dużą zaletą zastosowanego modelu stopy jest fakt, że po montażu nie wystaje ona poza obrys urządzenia.
Linki do stron katalogowych opisywanych produktów znajdują się poniżej:
