CMS

Zamki zatrzaskowe

Właściwości i zastosowania

CMS intergruje w sobie dwie funkcje: uchwytu oraz zamka zatrzaskowego.

Drzwi można otworzyć pociągając za uchwyt w kierunku wskazanym przez trójkątny znacznik.

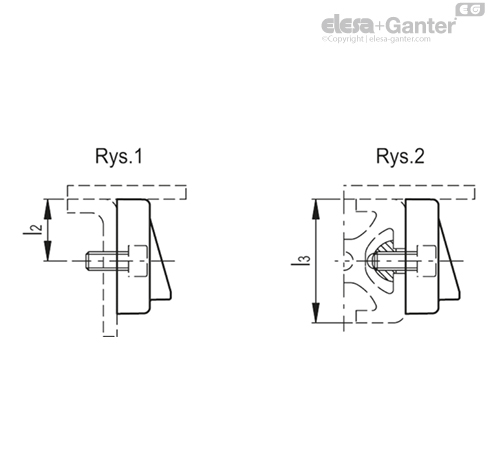

Zaczep można zamontować na ramie (Rys. 1) lub na profilu z rowkiem teowym (Rys. 2).



Instrukcja montażu

• Wykonać otwór w drzwiach zgodnie z szablonem.

• Włożyć korpus z uchytem w otwór.

• Zamocować od tyłu korpus z ryglem zatrzaskowym za pomocą samogwintujących wkrętów ze stali nierdzewnej (w zestawie).

• Montaż zaczepu na ramie: wywierć dwa otwory zgodnie z szablonem. W celu prawidłowego ustawienia zaczepu względem rygla zatrzaskowego, linie odniesienia na zaczepie i na korpusie z uchwytem muszą być wyrównane.

• Zamocuj zaczep do ramy lub do profilu za pomocą śrub z łbem walcowym M5 z gniazdem sześciokątnym (niedostarczane w zestawie).
