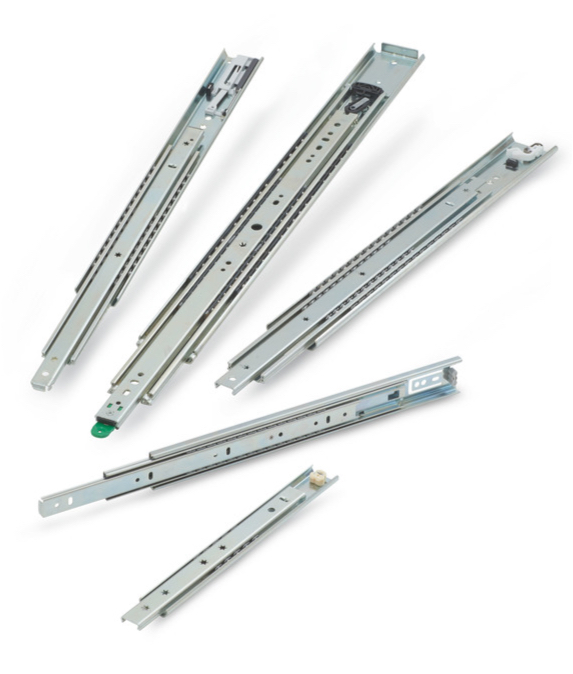

Firma Elesa+Ganter rozszerzyła ofertę prowadnic teleskopowych o nową gamę przeznaczoną do zastosowań uniwersalnych. Nowe prowadnice o oznaczeniach od GN 1400 do GN 1460 uzupełniają dotychczasową ofertę o wykonania z walcowanej blachy, które posiadają szeroki zakres nośności (od 28 do 310 kg), dodatkowe funkcjonalności oraz dogodny dla klienta wybór materiałów.
Elesa+Ganter oferowała dotychczas wyłącznie prowadnice liniowe i rolkowe (seria GN 2402-GN 2428) wykonane z ulepszanych cieplnie materiałów o dużej precyzji i odporności na zużycie. Nowa gama prowadnic teleskopowych jest odpowiedzią na potrzeby klientów i umożliwia im zastosowanie tego typu elementów praktycznie w każdej aplikacji.
Wysuw nowych prowadnic mieści się w zakresie od 300 do 1500 mm. Pojedyncza prowadnica składa się z dwóch, trzech lub czterech szyn, połączonych kulkowymi łożyskami liniowymi, osadzonymi w stalowych koszykach. Dzięki takiemu rozwiązaniu istnieje możliwość częściowego wysuwu (min. 75%), pełnego (min. 100%) oraz powiększonego (min. 150% długości szyny zewnętrznej). Nowe prowadnice teleskopowe posiadają wiele dodatkowych opcji wyposażenia:
– gumowe ograniczniki wysuwu oraz mechanizmy blokujące,
– zamki w pozycji wysuniętej i zsuniętej,
– mechanizmy samodomykające z lub bez amortyzatora,
– funkcję rozłączania szyn.
Możliwe są również inne wykonania specjalne wg. indywidualnych potrzeb klienta.

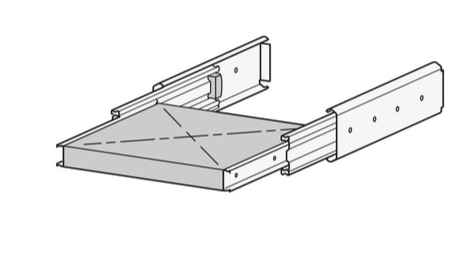

Głównym przeznaczeniem tej serii prowadnic są różnego typu systemy szufladowe, w których dwie prowadnice pracują naprzeciw siebie w orientacji poziomej (patrz szkic poniżej).
Nowe prowadnice są odpowiednie do zastosowań w wielu branżach przemysłu, takich jak:
– budowa maszyn,
– pojazdy specjalne,
– zabudowy magazynowe, czy warsztatowe,
– lotnictwo,
– sektor medyczny oraz spożywczy (jako wykonanie standardowe, dostępne są tu prowadnice nierdzewne, zabezpieczone smarem zgodnym z FDA – Food and Drug Administration).
Mimo szerokiego zakresu możliwych konfiguracji, prowadnice zostały zebrane w kilka norm, przedstawionych w przejrzysty sposób na osobnych kartach katalogowych. Zestawienie wszystkich modeli prowadnic ich parametrów technicznych i dostępnych funkcji w formie tabeli pozwala szybko wytypować odpowiednią prowadnicę. Również sposób przedstawienia otworów montażowych szyn jest bardzo jednoznaczny i czytelny dla użytkownika.
Poniżej znajduje się link do stron obu serii prowadnic:
https://www.elesa-ganter.pl/szukaj/teleskopowe%20prowadnice
jak również do poszczególnych teleskopowych prowadnic liniowych serii GN 14… :
GN 1400 – z częściowym wysuwem, obciążalność do 280 N
GN 1404 – częściowy wysuw, obciążalność do 780 N
GN 1410 – o pełnym wysuwie, obciążalność do 510 N
GN 1412 – o pełnym wysuwie, z mechanizmem samodomykającym, obciążalność do 430 N
GN 1420 – o pełnym wysuwie, obciążalność do 1290 N
GN 1422 – o pełnym wysuwie z mechanizmem samodomykającym, obciążalność do 1290 N
GN 1424 – o pełnym wysuwie z mechanizmem samodomykającym i amortyzatorem, obciążalność do 750 N
GN 1426 – z wysuwem w obu kierunkach, obciążalność do 1380 N
GN 1430 – o pełnym wysuwie, obciążalność do 2120 N
GN 1432 – o pełnym wysuwie z mechanizmem samodomykającym, obciążalność do 2300 N
