W konstrukcjach maszyn i urządzeń znaczenie ma każdy element – od największych podzespołów po najmniejsze detale. Zawiasy, choć często postrzegane jako komponenty czysto mechaniczne, mogą również pełnić funkcje zwiększające bezpieczeństwo i funkcjonalność całego systemu. Odpowiedzią na te wymagania jest nowość w ofercie Elesa+Ganter – zawias CFM-PC, który oprócz tradycyjnej roli umożliwia także przesyłanie prądu elektrycznego.
Ten innowacyjny produkt został zaprojektowany tak, aby w jednym kompaktowym elemencie połączyć funkcję mechaniczną zawiasu z możliwością prowadzenia instalacji elektrycznej pomiędzy ościeżnicą a drzwiami.
„Dzięki zastosowaniu zawiasu CFM-PC, nie ma potrzeby stosowania zewnętrznych przewodów, przepustów ani nieestetycznych mostków kablowych. W efekcie cała konstrukcja zyskuje nie tylko na estetyce, ale także i na poprawie bezpieczeństwa.” – mówi Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.
Rys. 1. Przykładowe zawiasy CFM-PC z wbudowanym przewodem elektrycznym
Zawias CFM-PC jest wykonany z technopolimeru na bazie poliamidu, wzmocnionego włóknami szklanymi. Materiał posiada certyfikat UL-94 V0, co oznacza, że w teście pionowym gaśnie w ciągu maksymalnie dziesięciu sekund i nie tworzy płonących kropli. To szczególnie ważne w miejscach użytku publicznego oraz aplikacjach przemysłowych i laboratoryjnych, gdzie zagrożenie pożarowe stanowi realne ryzyko.
Również sworzeń obrotowy zawiasu wykonano z tego samego - wysokiej jakości materiału, cechującego się bardzo dobrymi właściwościami tribologicznymi, co zapewnia trwałość i płynność pracy mechanizmu. Sworzeń obrotowy wyróżnia się dobrą wytrzymałością mechaniczną, a testy przeprowadzone przez Elesa+Ganter potwierdziły jego obciążalność. Przy projektowaniu konstrukcji zaleca się korzystanie z tabeli przedstawionej na rys. 2, zawierającej wartości maksymalnych obciążeń roboczych oraz granicznych obciążeń niszczących.
Rys. 2. Nośność zawiasów CFM-PC
Największą przewagą CFM-PC nad klasycznymi rozwiązaniami jest możliwość bezpiecznego i dyskretnego prowadzenia przewodów wewnątrz zawiasu. Kable są chronione podczas ruchu drzwi i nie grozi im zahaczenie czy uszkodzenie. Standardowy przewód 8-pinowy umożliwia podłączenie do wielu urządzeń: od kolumn świetlnych, poprzez zamki elektryczne, aż po uchwyty wyposażone w przełączniki.
Rys. 3. Warianty wyprowadzenia przewodów w zawiasach CFM-PC
Zawiasy CFM-PC są dostępne w wielu wariantach, umożliwiających dopasowanie do konkretnej aplikacji i sposobu montażu. Występują w dwóch podstawowych wykonaniach:
Tak szeroki wybór wariantów pozwala dobrać odpowiedni model do układu drzwi, kierunku otwierania i wymagań instalacyjnych urządzenia.
Dzięki niewielkim rozmiarom i szerokiej gamie dostępnych wersji, zawias CFM-PC sprawdza się doskonale w różnych zastosowaniach. Może być stosowany pojedynczo w przypadku lekkich konstrukcji lub drzwi otwieranych poziomo lub w połączeniu z dodatkowymi zawiasami uzupełniającymi CFM-PCN (rys. 4) czy z uchwytami funkcyjnymi, które dają możliwość sterowania różnymi funkcjami (otwieraniem, wyłączaniem, czy sygnalizacją stanu urządzeni) z poziomu drzwi.

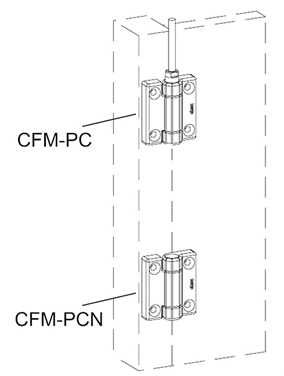

Rys. 4. Dostępny zawias komplementarny CFM-PCN umożliwia stworzenie pary zawiasów o identycznej odległości płaszczyzny montażowej do osi obrotu
CFM-PC znajduje swoje miejsce wszędzie tam, gdzie obok niezawodnej funkcji mechanicznej wymagane jest przesyłanie sygnału elektrycznego lub zasilania. To idealne rozwiązanie w:
Instalacja zawiasu jest prosta, wymaga jedynie zastosowania szablonu wiercenia. Montując go należy pamiętać, że wyprowadzony do tyłu przewód wyprowadzony powinien znajdować się po stronie drzwi. Zawias CFM-PC nie może pełnić roli ogranicznika kąta otwierania. Konieczne jest stosowanie dodatkowych mechanicznych blokad lub ograniczników. Same przewody powinny być odpowiednio zabezpieczone, a ich minimalny promień gięcia wynosi 30 mm.
Zawias CFM-PC to przykład tego, jak nowoczesne komponenty maszynowe mogą łączyć w sobie kilka funkcji, zwiększając jednocześnie bezpieczeństwo, wygodę i estetykę konstrukcji. Certyfikowany, samogasnący materiał, dyskretne prowadzenie przewodów i możliwość integracji z wieloma urządzeniami czynią z niego produkt, który doskonale wpisuje się w potrzeby przemysłu, laboratoriów oraz konstrukcji mobilnych. To rozwiązanie, które nadaje nowy wymiar tak pozornie prostemu elementowi, jakim jest zawias.
Redakcja: Elesa+Ganter Polska
