Elesa+Ganter wprowadziła do oferty innowacyjne rozwiązanie – trzpień ustalający sterowany pneumatycznie. Nowy produkt nosi oznaczenie GN 817.7 i jest wyposażony w czujnik położenia umożliwiający kontrolowanie obu skrajnych pozycji trzpienia. Nowa funkcjonalność umożliwia zastosowanie trzpieni w trudno dostępnych miejscach, uniemożliwiających ręczną obsługę. Trzpienie GN 817.7 są polecane do w pełni zautomatyzowanych linii produkcyjnych, ponieważ ich obsługa nie wymaga ingerencji operatora.

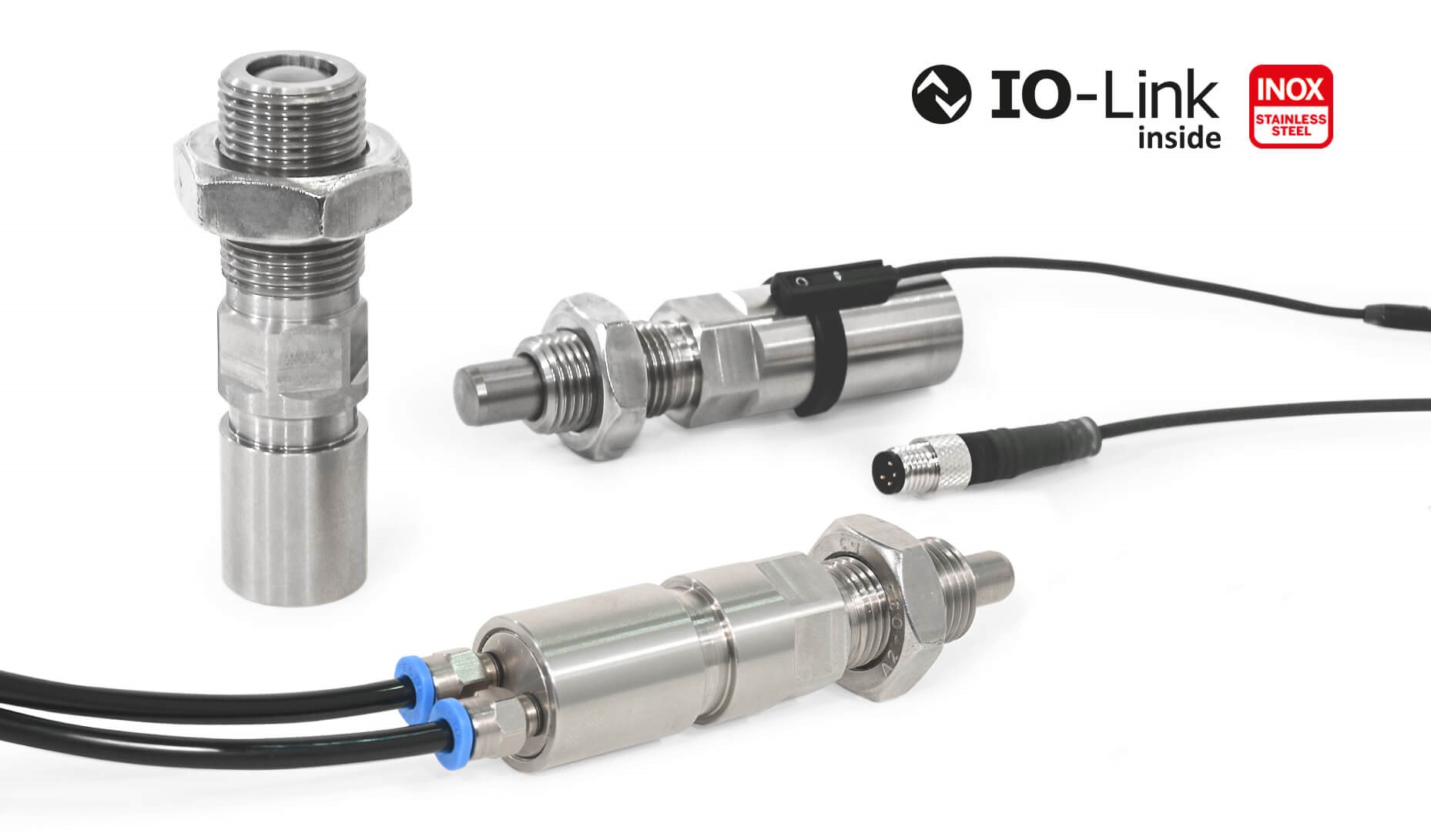

Rys. 1 Trzpienie ustalające pneumatyczne GN 817.7.
„Nowy trzpień ustalający był dużym wyzwaniem dla działu R&D, ponieważ do tej pory w ofercie firmy Elesa+Ganter nie było podobnego rozwiązania. Produkt ten musiał być zaprojektowany od podstaw w oparciu o potrzeby zgłaszane przez naszych Klientów. Uwagę zwraca innowacyjne i zarazem praktyczne rozwiązanie, którym jest czujnik położeniapozwalający na kontrolowanie obu skrajnych pozycji pracy trzpienia ustalającego.” – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.
Do tej pory w ofercie firmy Elesa+Ganter znajdował się trzpień ustalający z czujnikiemGN 817.6 (rys. 2), jednak był on obsługiwany ręcznie, a sam czujnik kontrolował jedynie jedną ze skrajnych pozycji (była to pozycja wysunięta szpilki).

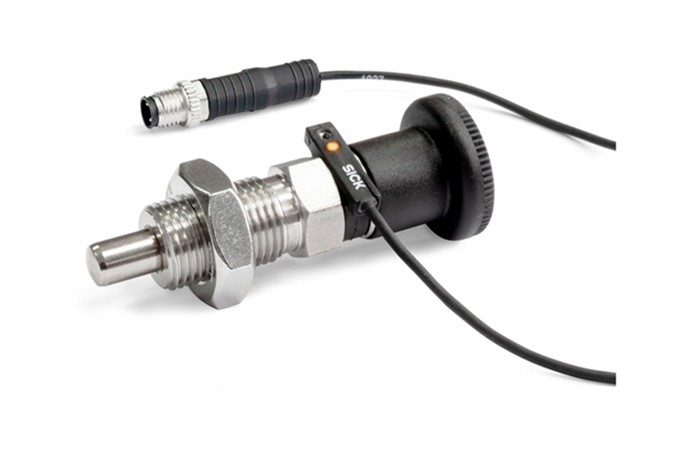

Rys. 2 Trzpień ustalający z czujnikiem GN 817.6.
Nowe trzpienie pneumatyczne zostały zaprojektowane w taki sposób, że umożliwiają zamianę z trzpieniami GN 817.6 bez żadnych modyfikacji konstrukcyjnych. Dzięki temu, w przypadku modernizacji, mamy możliwość zmiany trzpieni ustalających na bardziej rozbudowany wariant, jakim niewątpliwie jest GN 817.7.
Działanie czujnika w trzpieniach GN 817.7 jest oparte na technologii magnetycznej z pewną innowacją, ponieważ umożliwia nie tylko kontrolę obu skrajnych pozycji pracy, ale również ich odróżnienie od siebie. Czujnik posiada zamontowany na przewodzie moduł obsługowy z dwiema diodami LED, informującymi o osiągnięciu jednej ze skrajnych pozycji. Moduł wyposażony jest też w przycisk „uczenia się”, dzięki któremu możemy zaprogramować obie skrajne pozycje czujnika. Możemy również tego dokonać bezpośrednio w układzie sterowania za pomocą interfejsuIO-Link.
Od strony funkcjonalnej dostępne są trzy warianty trzpienia (rys. 3):

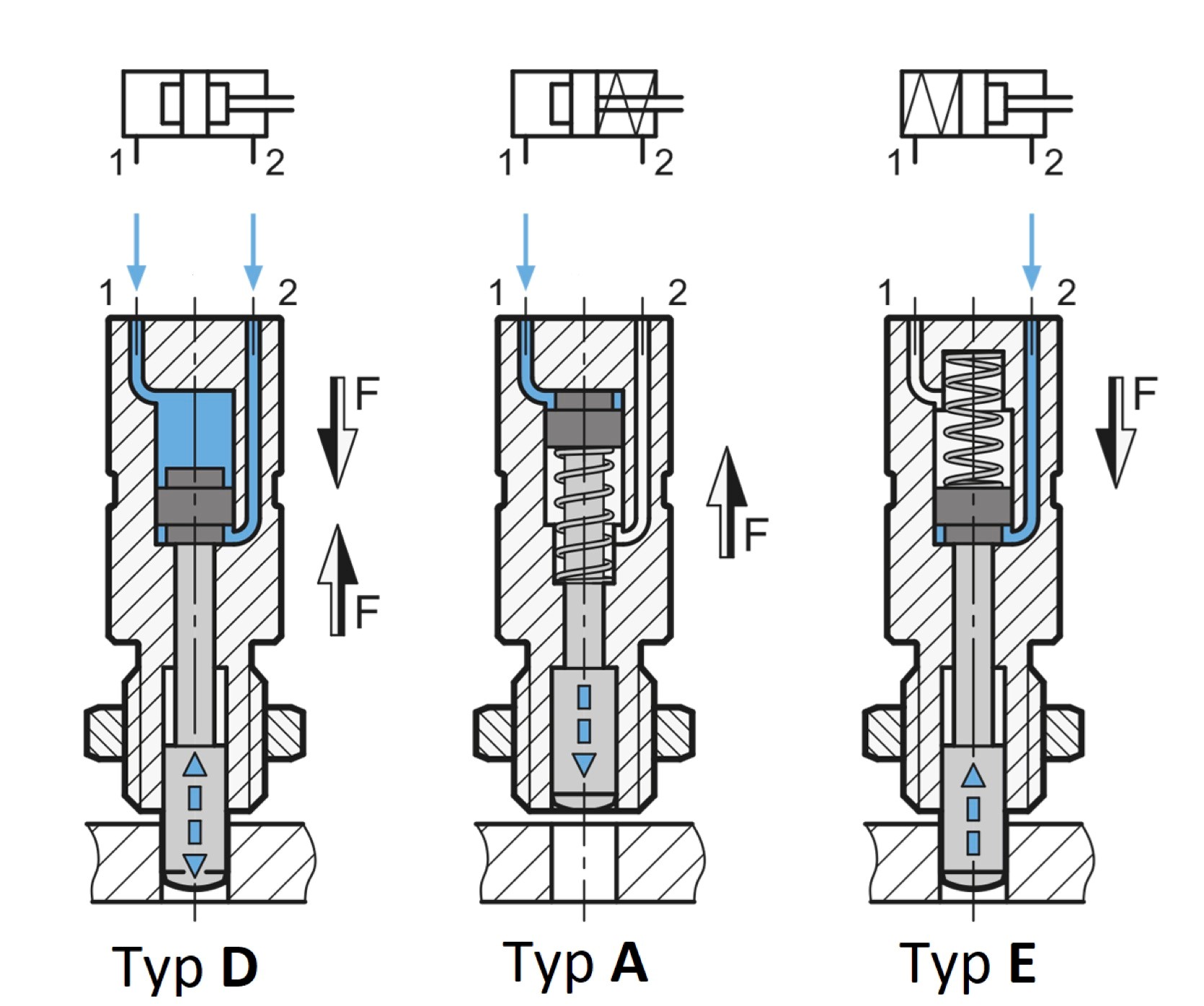

Rys. 3. Dostępne warianty trzpieni GN 817.7.
Film przedstawiający zasadę działania oraz dostępne wykonania standardowe jest dostępny pod poniższym linkiem:
Ciśnienie pracy trzpieni ustalających GN 817.7powinno zawierać się pomiędzy 4 a 6 bar. Poziom ochrony IP czujnika wynosi 67, więc nadaje się on nawet do wymagających aplikacji.
Opisywany trzpień idealnie sprawdzi się w aplikacjach, które:
Trzpień GN 817.7 może być szczególnie interesujący dla producentów zautomatyzowanych maszyn i linii produkcyjnych dla wielu branż, począwszy od automotive, a na branży spożywczej czy farmaceutycznej kończąc. W małych gabarytach udało się zmieścić wiele przydatnych funkcjonalności. Dodatkowo, biorąc pod uwagę fakt, że w ostatnim czasie wszystkie gałęzie przemysłu zmierzają w kierunku pełnej automatyzacji, minimalizując konieczność ręcznych przezbrojeń trzpień GN 817.7 idealnie wpisuje się w aktualne trendy.
Karty katalogowe opisanych produktów:
W przypadku prowadzenia nowego projektu zachęcamy do kontaktu z działem technicznym Elesa+Ganter, który służy pomocą w optymalnym rozwiązaniu każdego problemu natury technicznej.
