GN 817.6

Trzpienie ustalające ze stali nierdzewnej

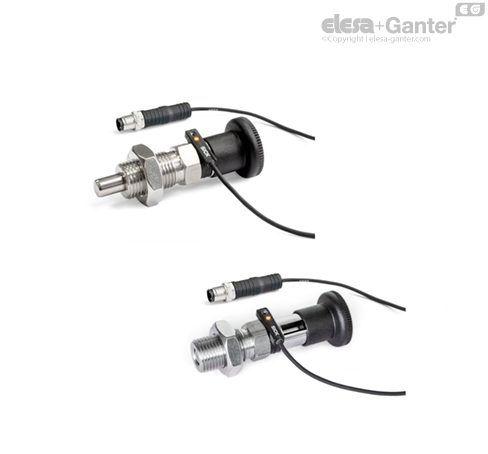

Trzpienie ustalające ze stali nierdzewnej GN 817.6 z czujnikiem położenia umożliwiają elektroniczną kontrolę stanu trzpienia. Z trzpieniem zintegrowano magnes, który przełącza czujnik w chwili zasprzęglenia, po osiągnięciu około 2/3 odległości zamknięcia l₁.

Następnie układ elektroniczny czujnika przekazuje wysoki sygnał, np. do układu sterowania maszyną i dodatkowo wskazuje ten stan przełączenia za pomocą diody LED na czujniku.

Na trzpień ustalający nie może oddziaływać żadne zewnętrzne pole magnetyczne, w przeciwnym razie może dojść do awarii. Trzpienie ustalające ze stali nierdzewnej GN 817.6 są dostarczane z niezamontowanym czujnikiem, mocowaniem czujnika, kluczem imbusowym oraz nakrętką sześciokątną.

• Informacja o dopuszczalnym obciążeniu

• Stopień ochrony IP

• ISO-Podstawowe tolerancje

• Właściwości tworzyw

• Właściwości stali nierdzewnej



Położenie przewodu czujnika, podczas instalacji jego zacisku, można wybrać swobodnie.

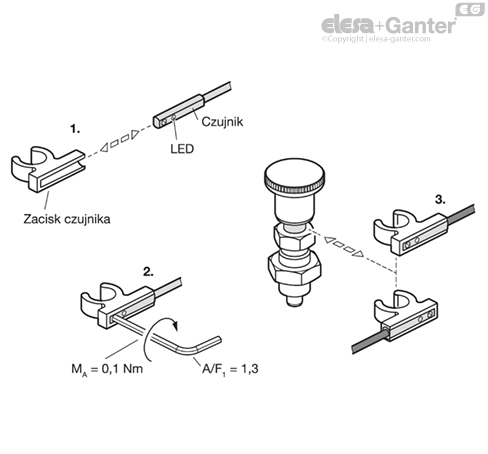

Kroki instalacji:

1. Wsunąć czujnik do zacisku czujnika od boku.

2. Dokręcić śrubę z gniazdem pod imbus.

3. Zacisnąć zacisk czujnika w rowku trzpienia w dowolnym kierunku, a następnie w razie potrzeby wyregulować, obracając.
