Mocowanie przedmiotu to proces, który można przeprowadzać na wiele sposobów. Elesa+Ganter wzbogaciła swoją ofertę o dźwignie mimośrodowe zaciskowe dwustronne serii GN 9027 (Rys.1).
„Dźwignie GN 9027 to kolejne unikatowe rozwiązanie w grupie elementów maszyn. Zastosowanie dźwigni umożliwia mocowanie i zwalnianie detali jednym ruchem ręki. Dzięki swojej budowie umożliwiają mocowanie komponentów maszyn z wykorzystaniem dużych sił zaciskowych. – mówi Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska
Rys. 1. Dźwignia mimośrodowa zaciskowa dwustronna GN 9027
Nowe dźwignie zaciskowe serii GN 9027 składają się z ramienia z krzywką mimośrodową, sworznia obrotowego oraz opcjonalnie podkładki oporowej. Wszystkie części są wykonane z hartowanej stali oksydowanej na czarno. Dostępne są dwa typy dźwigni w czterech rozmiarach każdy (Rys. 2):
Zastosowana podkładka oporowa przejmuje i przekazuje siły osiowe, rozkłada równomiernie nacisk na powierzchnię oraz chroni powierzchnię dociskanego przedmiotu przed uszkodzeniem.

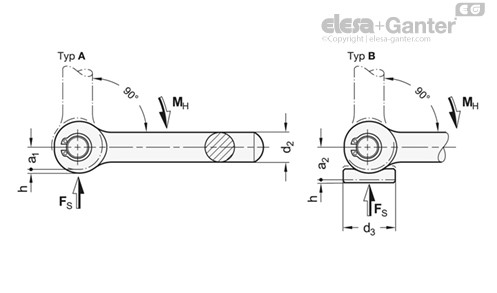

Rys. 2. Typy dźwigni mimośrodowych GN 9027
Zasada działania mimośrodu zastosowanego w dźwigni GN 9027 daje dwie korzyści: dużą siłę zacisku Fs - max 34 [kN] oraz samohamowność. Podczas zaciskania na śrubę zaciskową oraz miejsce zaciskowe nie oddziałują momenty skręcające, a jedynie siła osiowa. Konstrukcyjnie dźwignie zostały dopasowane do współpracy ze śrubami oczkowymi DIN 444 lub GN 1524. Dodatkowo dźwignię można przedłużyć za pomocą profilu rurowego lub ustawić w żądanej pozycji zaciskania, wykorzystując młotek z miękką główką (Rys. 3).

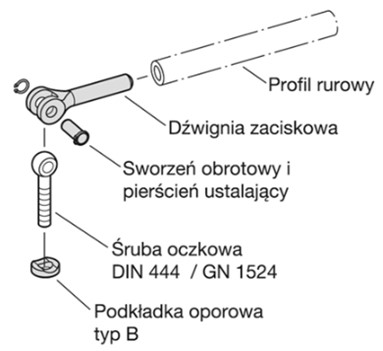

Rys. 3. Przykład montażu dźwigni mimośrodowych GN 9027
Dźwignia GN 9027 została zaprojektowana z myślą o łączeniu komponentów maszyn przy użyciu wysokich sił zaciskowych, a sam proces mocowania realizowany jest poprzez ruch dźwigni w obu kierunkach. Idealnie sprawdzą się np. przy:
Link do stron katalogowych znajduje się poniżej:
Redakcja: Elesa+Ganter Polska
Informacje o pełnej ofercie produktowej znajdują się w katalogu:
Katalog podstawowy 038 (wersja polskojęzyczna)
lub na stronie: www.elesa-ganter.pl
Jeśli nie posiadasz katalogu – zamów!
