W ofercie Elesa+Ganter pojawiły się łapy dociskowe GN 9192, które pełnią rolę uniwersalnych elementów mocujących. Nowy produkt jest oferowany w dwóch wariantach: z łapą dociskową mocującą detal za pomocą śruby lub z łapą z dźwignią przestawną. W drugim przypadku mocowanie następuje bez użycia narzędzia.
„W procesach obróbki mechanicznej ważne jest nie tylko pewne i mocne przytrzymanie detalu obrabianego, ale również jego szybka wymiana, nawet w przypadku ograniczonej przestrzeni roboczej. Dlatego zaoferowaliśmy rozwiązanie, które odpowiada na takie potrzeby operatorów maszyn i urządzeń.” – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

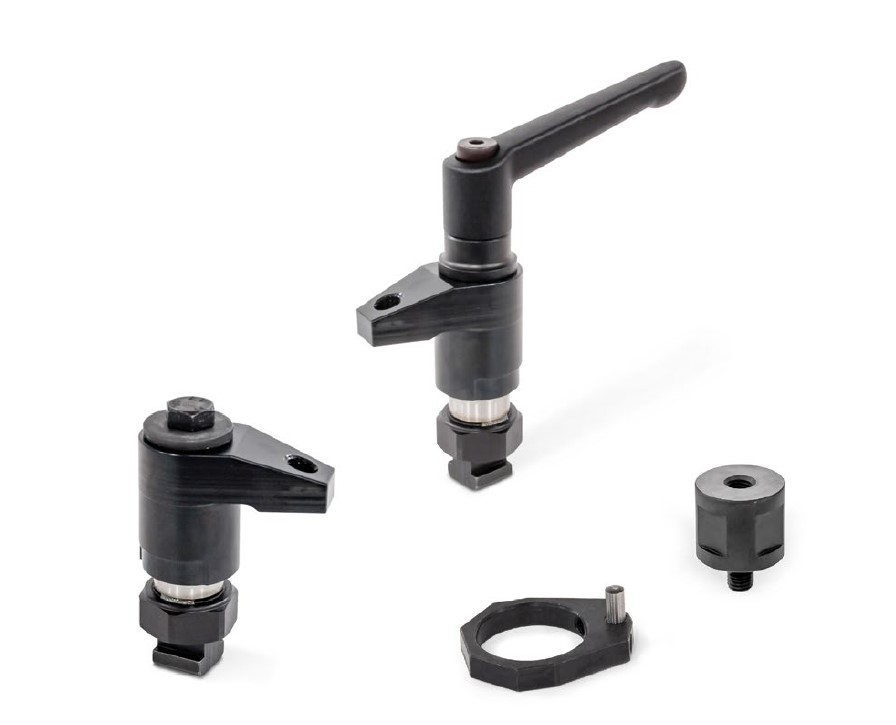

Rys. 1 Łapy dociskowe GN 9192 wraz z akcesoriami.
Nowe łapy dociskowe GN 9192 wykonane są ze stali oksydowanej na czarno stali hartowanej i można je zamocować na stole maszynowym za pomocą nakrętki do rowków teowych lub w otworze gwintowanym.
Mocowanie detalu możliwe jest na dwa sposoby. Kluczem płaskim lub dźwignią przestawną. Wykonanie dostosowane do mocowania kluczem płaskim (Typ S) pozostawia więcej przestrzeni wokół mocowanego detalu. Wykonanie z dźwignią (Typ K) nie wymaga stosowania osobnego narzędzia do obsługi procesu mocowania, a samo ramię dźwigni można przestawić w dogodną pozycję po zamocowaniu detalu (Rys. 2).

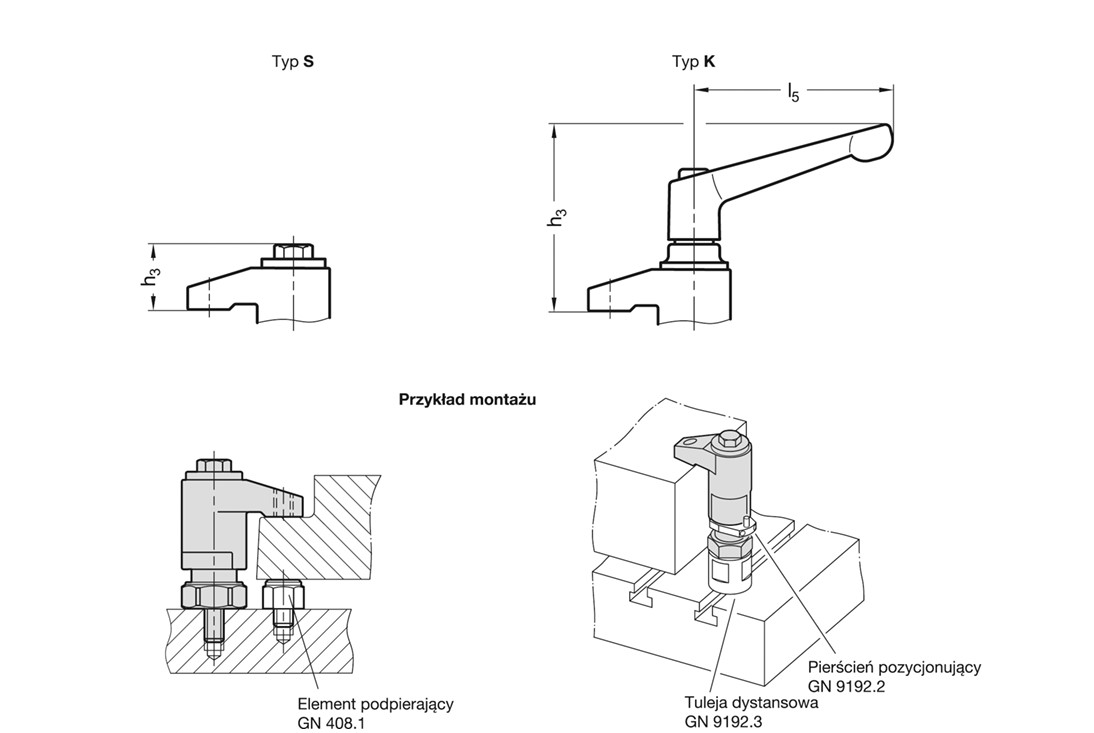

Rys. 2 Sposób zamocowania GN 9192
Aby umożliwić powtarzalne i precyzyjne pozycjonowanie punktu mocowania, Elesa+Ganter oferujepierścień pozycjonujący GN 9192.2jako wyposażenie dodatkowe do łap dociskowych. Za pomocą kołka pozycjonującego zakres obrotu elementu mocującego jest ograniczony do 110° w prawo i w lewo, dzięki czemu ramię mocujące może zawsze wrócić dokładnie do tej samej pozycji mocującej. Pierścień pozycjonujący mocowany jest pod łapą i zmniejsza długość skoku elementu dociskowego o swoją wysokość (Rys. 3).

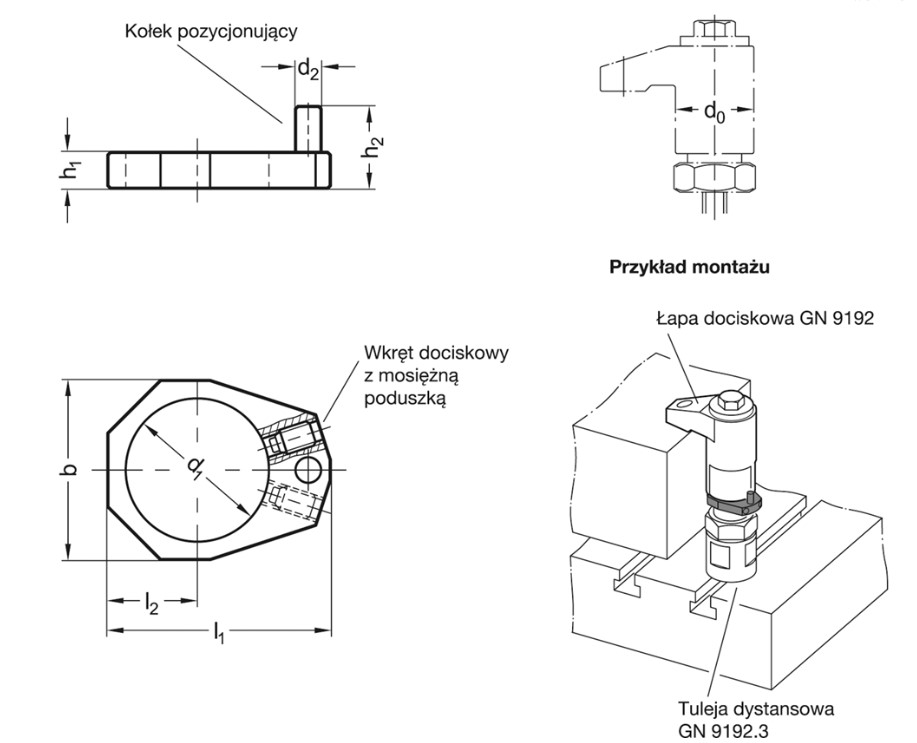

Rys. 3 Pierścień pozycjonujący 9192.2
W ofercie Elesa+Ganter znalazły się równieżtuleje dystansowe GN 9192.3, które służą do mocowania detali o większej wysokości w sytuacji, gdy standardowa wysokość łapy GN 9192 jest niewystarczająca (Rys. 4).

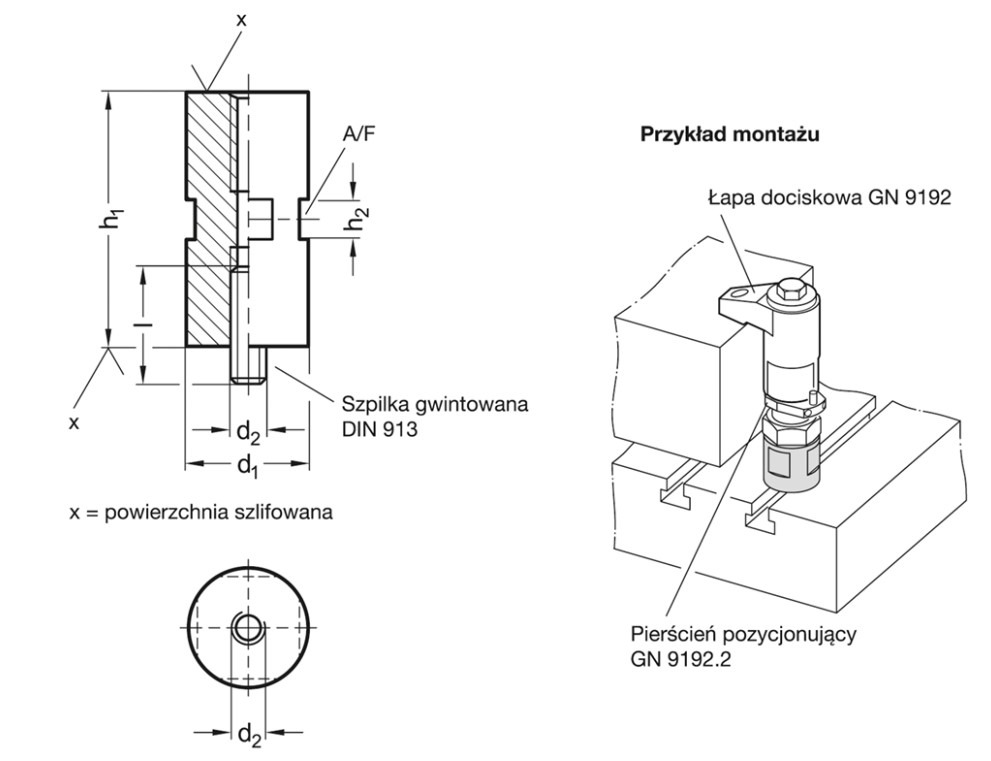

Rys. 4 Tuleje dystansowe GN 9192.3
Tuleje dystansowe są kompatybilne z pierścieniami pozycjonującymi GN 9192.2, dzięki czemu możemy zastosować precyzyjne pozycjonowanie punktu mocowania przy zwiększonej wysokości detalu.
Zapraszamy do kontaktu z naszym działem sprzedaży lub regionalnym Doradcą technicznym, który pomoże znaleźć najtrafniejsze rozwiązanie.
