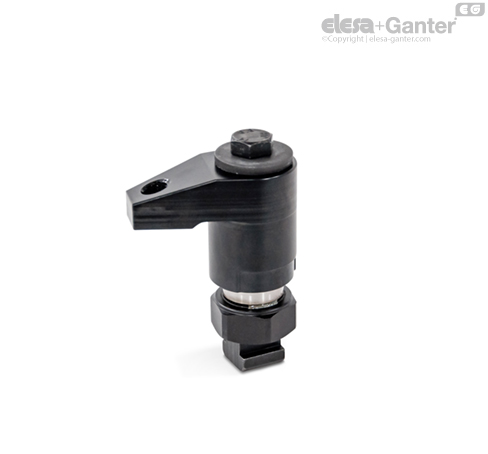

GN 9192-S Łapy dociskowe/łapy hakowe Ze śrubą zaciskową

Łapy dociskowe GN 9192 to kompaktowe elementy dociskowe do szybkiego i bezpiecznego mocowania w konstrukcji oprzyrządowania i narzędzi. Wkręcanie i dokręcanie śruby zaciskowej lub dźwigni nastawnej powoduje przesuwanie się ramienia dociskowego, a tym samym docisk elementu obrabianego.

Ramię zaciskowe można obrócić o 360° ręcznie, umożliwiając szybkie i łatwe wkładanie oraz wyjmowanie elementów obrabianych od góry. Gwint na ramieniu dociskowym d₃ można wykorzystać do mocowania elementów pozycjonujących i dociskowych.

Pierścień pozycjonujący GN 9192.2, dostępny jako akcesoria, ogranicza zakres obrotu łap dociskowych do 110° w lewo lub w prawo, za pośrednictwem kołka pozycjonującego. Pozycja pierścienia może być regulowana, co umożliwia ustawienie dokładnego i powtarzalnego położenia pozycji końcowej obrotu ramienia.

Łapy dociskowe można wkręcić bezpośrednio np. w płytę montażową lub przymocować do stołów roboczych obrabiarek, wykorzystując rowki teowe. Tuleje dystansowe zwiększające wysokość GN 9192.3 służą do zwiększania wysokości dociskania. Dźwignia nastawna (typ K) jest dostarczana niezamontowana.

• Pierścień pozycjonujący GN 9192.2

• Tuleje dystansowe zwiększające wysokość GN 9192.3

• Dane dotyczące wytrzymałości śrub / nakrętki
