Od jednostek pływających po różnego typu akwenach wodnych wymagana jest wysoka niezawodność. Wynika to z faktu, że nawet drobna usterka na okręcie znajdującym się wiele mil od lądu, może wywołać problem o dużej skali. Potencjalna awaria stanowi zagrożenie dla załogi oraz może generować bardzo duże koszty. Dlatego istotnym zagadnieniem przy projektowaniu i budowie statków jest kwestia odpowiedniego montażu urządzeń w taki sposób, by eliminując wibracje wydłużyć ich żywotność.
Rys. 1: Przykłady pojazdów pływających (EvrenKalinbacak,Chroma Stock)
Żywotność urządzeń na statkach
Ogólna niezawodność statku jest wypadkową bezawaryjności jego części składowych, do których możemy zaliczyć m.in.:
Jakość zastosowanych urządzeń oraz podzespołów ma istotny wpływ na ich żywotność, ale ze względu na specyficzne warunki pracy, równie ważną kwestią jest ich POPRAWNY montaż. Dla większości urządzeń (nie będących źródłem drgań) prawidłowy montaż polega na ichodizolowaniu od wibracji, występujących na statku oraz natłumieniu obciążeń udarowych(wstrząsów).
„W bogatej ofercieElesa+Ganter Polska, składającej się w tej chwili z 80 tysięcy elementów, znajduje się wysokiej jakości grupa produktów przeznaczonych do tłumienia wibracji. Nasze elementy są wykonane zgodnie z najwyższymi standardami i mogą być z powodzeniem stosowane nawet w najbardziej wymagających środowiskach pracy, do których zaliczają się także wszelkiego rodzaju statki. Prawidłowe podejście do kwestii montażu szaf sterowniczych i innych urządzeń na statkach prowadzi do minimalizacji awarii, a tym samym eliminuje ryzyko przestojów całej jednostki oraz znacznie poprawia bezpieczeństwo najważniejszego elementu statku, jakim jest jego załoga.” – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.
Rodzaje drgań
Największymi środkami transportu są statki morskie, a poprzez swoją skomplikowaną budowę oraz mnogość zainstalowanych urządzeń, stanowią bardzo złożony obiekt techniczny. Zagadnienie drgań w takim obiekcie jest skomplikowane, ponieważ oprócz wielu ich źródeł o różnej charakterystyce takich, jak: silniki, sprężarki, śruby napędowe, pędniki, pompy, mamy do czynienia również z różną specyfiką pracy.
Część z tych urządzeń pracuje w sposób ciągły, a część z nich w sposób cykliczny lub nawet okazjonalny. Jakby tego było mało, stopień załadowania statku oraz stan skupienia przewożonego ładunku, również wpływają na całokształt drgań, jakim poddawane jest wyposażenie statku oraz jego załoga. Niebagatelny wpływ na wibracje panujące na statku ma również środowisko, w jakim jest on eksploatowany, a konkretniej wysokość, długość, stromość, kierunek fal oraz wiatr.
Większość z powyższych źródeł drgań, ich parametry oraz wzajemne występowanie, ma charakter losowy i pozostaje praktycznie niemożliwe do przewidzenia, dlatego drgania są nieodłączną cechą jednostek pływających, którą bierze się pod uwagę podczas poprawnego montażu wszelkiego rodzaju urządzeń automatyki, szaf sterowniczych, rozdzielnic, itp. (rys. 2).

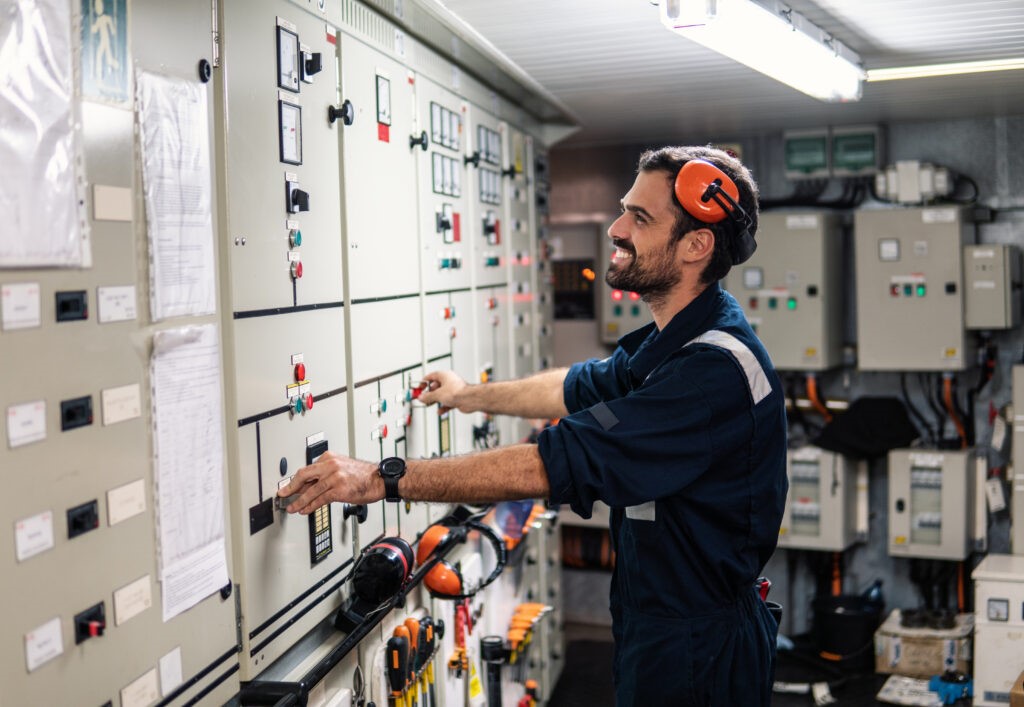

Rys. 2: Pomieszczenie techniczne na statku. (igor.kardasov.gmail.com,Chroma Stock)
Rodzaje mocowań urządzeń stosowane na statkach
Z uwagi na ograniczoną przestrzeń na statku, do najbardziej popularnych form mocowania urządzeń należy zaliczyć:
Montaż ścienny (rys. 3),

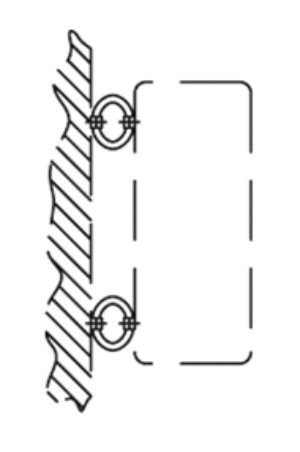

Rys. 3: Montaż ścienny urządzenia za pomocą wibroizolatorów

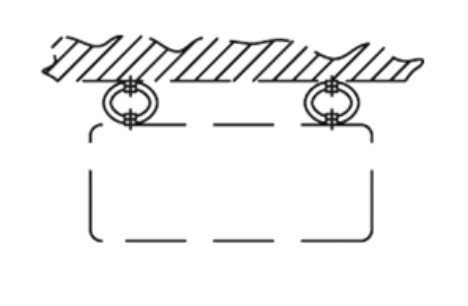

Rys. 4: Montaż sufitowy urządzenia za pomocą wibroizolatorów

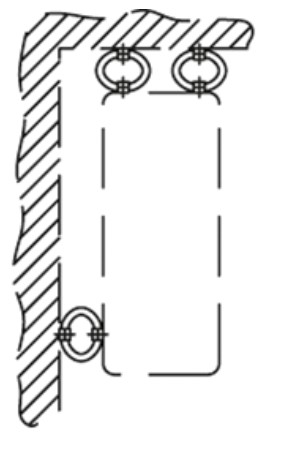

Rys. 5: Montaż ścienno-sufitowy urządzenia za pomocą wibroizolatorów
Rodzaje wibroizolatorów polecane do montażu urządzeń na statkach
Do wszystkich trzech, powyższych opcji mocowania urządzeń idealnie nadają sięwibroizolatory linowe AVCwykonane w całości ze stali AISI 316 (rys. 6) orazwibroizolatory metalowo-gumowe DVG(rys. 7). Dodatkowo, przy montażu ścienno sufitowym jako kombinację zAVClubDVG, można wykorzystać wibroizolatorDVI(rys. 8) lubGN 148(rys. 9), które muszą być zamocowane do ściany.

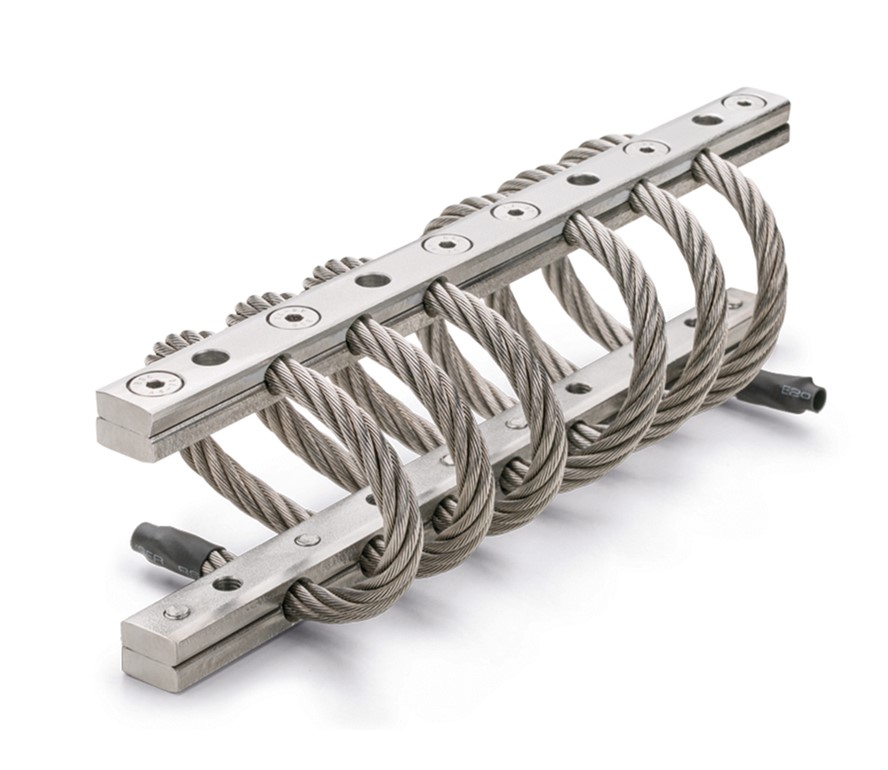

Rys. 6 Wibroizolatory linowe ze stali nierdzewnej AISI 316AVC

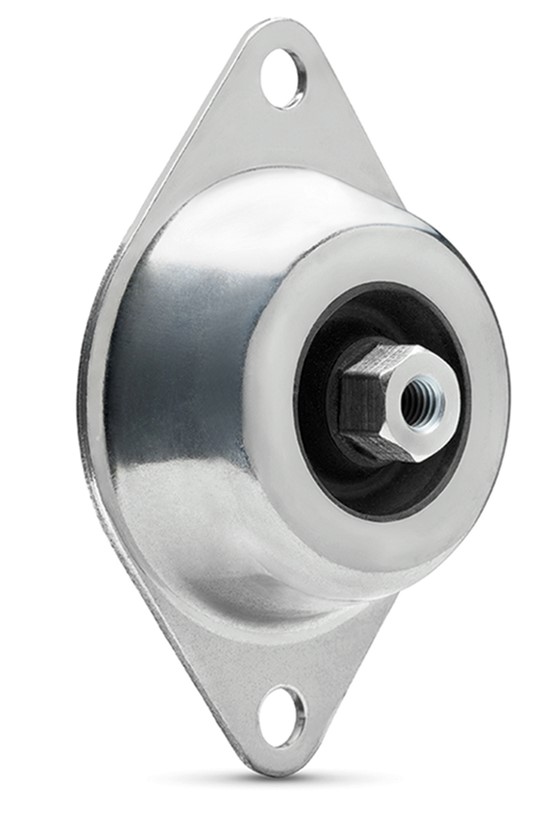

Rys. 7 Wibroizolatory metalowo-gumoweDVG

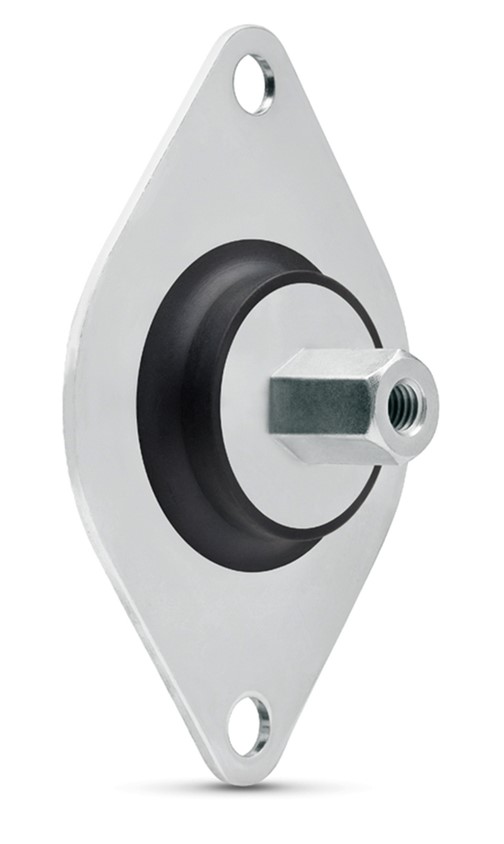

Rys.8. Wibroizolatory metalowo-gumoweDVI

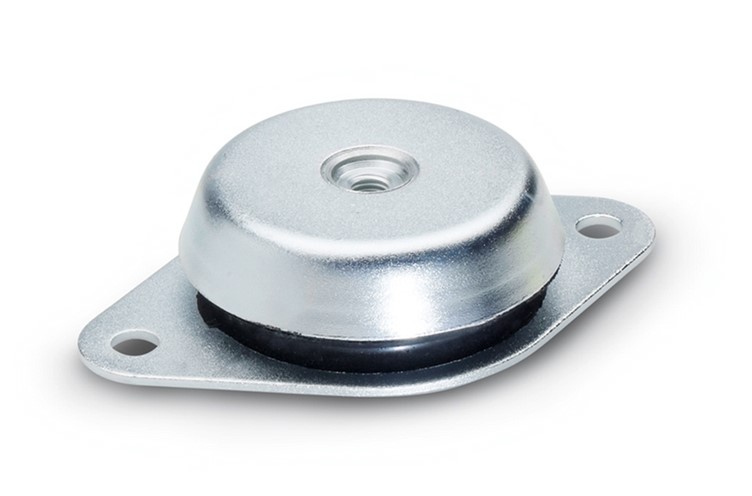

Rys. 9: Wibroizolatory metalowo-gumoweGN 148
W ostatnich dwóch opcjach mocowania urządzeń za pomocą wibroizolatorów (rys. 10, rys. 11), jako podparcie dolne można wykorzystać wibroizolatory linoweAVCoraz wibroizolatoryGN 148w wykonaniu „2” z zabezpieczeniem (rys. 9), a jako podparcie boczne/ścienne, opróczAVCiGN 148, można zastosować równieżDVGorazDVI.

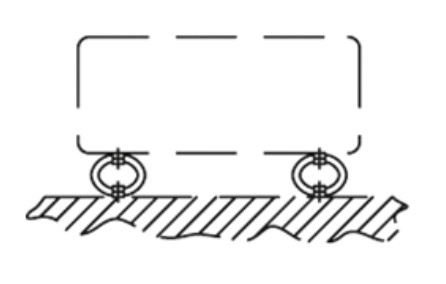

Rys. 10: Wibroizolacja urządzenia za pomocą podparcia dolnego

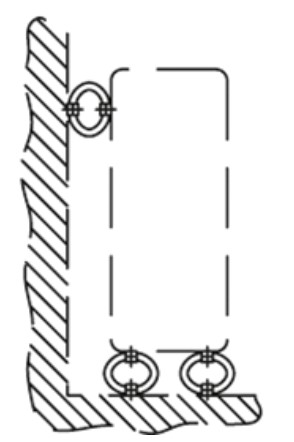

Rys. 11: Montaż ścienno-dolny urządzenia za pomocą wibroizolatorów
Montaż szaf sterowniczych, rozdzielnic i innego sprzętu na wypadek sytuacji ekstremalnych
W kwestii montażu na statku szaf sterowniczych, rozdzielnic oraz innego rodzaju sprzętu, priorytetem dla konstruktora/automatyka dobór wibroizolatorów jest kwestią priorytetową. W tym konkretnym przypadku, powinny zostać dobrane wibroizolatory, które w przypadku zadziałania bardzo dużych drgań, obciążeń udarowych lub wysokiej temperatury, zagwarantują utrzymanie zamocowanego obiektu na swoim miejscu, a nie rozdzielą się na dwie osobne części (element mocowany do ściany oraz element mocowany do urządzenia). Dzięki temu, w sytuacji ekstremalnej, mocowane urządzenia nie stanowią dodatkowego zagrożenia dla załogi. Ponadto, po zażegnaniu sytuacji kryzysowej, istnieje duże prawdopodobieństwo, że urządzenia będą mogły w dalszym ciągu funkcjonować. Wibroizolatory serii:AVC,DVGorazGN 148(w wersji „2” z zabezpieczeniem) spełniają wszystkie wyżej wymienione wymagania.
W przypadku montażu urządzeń, który uwzględnia aspekt wibroizolacji, ogranicza się poziomy drgań, jakim są one poddawane, a tym samym poprawia ich żywotność i bezawaryjną pracę. Najbardziej optymalnym wibroizolatorem do tego typu zastosowań jest wibroizolator linowyAVC, ponieważ, jak wskazano powyżej, nadaje się on do pracy w każdej płaszczyźnie, a ponadto jest w stanie wytłumić drgania o niskiej częstotliwości oraz działać jako „shock absorber”, czyli pochłaniać również obciążenia udarowe. Ponadto jest w całości wykonany ze stali AISI 316, więc jest odporny na działanie tak wymagającego środowiska, jakim jest woda morska.
Linki do kart katalogowych:
W przypadku prowadzenia nowego projektu zachęcamy do kontaktu zdziałem technicznym Elesa+Ganter,który służy pomocą w optymalnym rozwiązaniu każdego problemu natury technicznej.
