Przemysł kolejowy jest jedną z najszybciej rozwijających się branż w Polsce, która jest także ważnym beneficjentem programów unijnych. Modernizacja torów, jak i taboru kolejowego, mająca miejsce na przestrzeni ostatnich lat, nadal nie zaspokaja potrzeb na tym rynku. Przemysł kolejowy stawia specyficzne wyzwania i potrzebuje nietypowych produktów. Jedną z firm działających w tym sektorze jest nasz klient –Fabryka Obrabiarek RAFAMET S.A.z siedzibą w Kuźni Raciborskiej.
Fabryka Obrabiarek RAFAMET S.A.jest producentem obrabiarek specjalnych do obróbki kolejowych zestawów kołowych i należy w tej branży do czołówki przedsiębiorstw, działających na rynku globalnym. Jednym z jej produktów jest tokarka podtorowa UGE 180 N (Rys. 1).

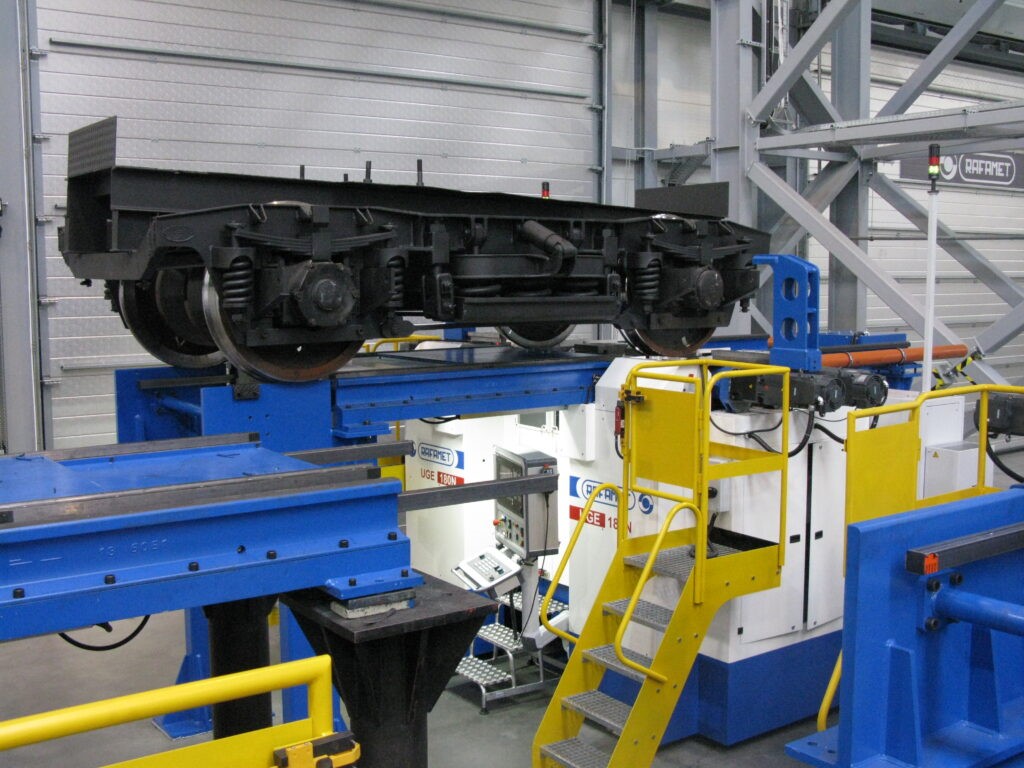

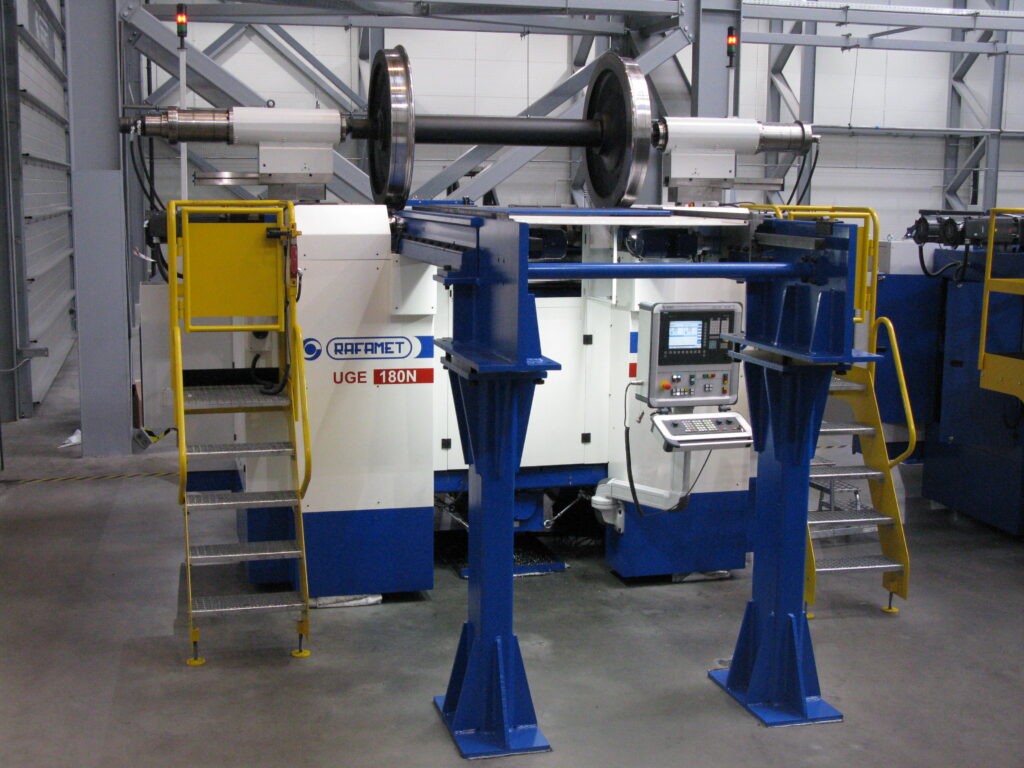

Rys. 1: Tokarka UGE 180 N z Fabryki Obrabiarek RAFAMET S.A.
UGE 180 Njest sterowaną numerycznie dwusuportową tokarką specjalną przeznaczoną do regeneracji profili kół jezdnych i powierzchni ciernych tarcz hamulcowych lekkich pojazdów trakcji szynowej, bez konieczności demontażu zestawów kołowych. Zapewnia to maksymalne skrócenie czasu wyłączenia pojazdu z ruchu, dzięki czemu znacznie wzrasta efektywność jego eksploatacji. Możliwa jest również regeneracja profilu kół i tarcz hamulcowych zestawów kołowych w wózkach wymontowanych z pojazdu, a także zestawów wymontowanych z wózka. Obrabiarka jest zainstalowana w fundamencie wgłębnym poniżej szyn, co zapewnia pracę w systemie przelotowym (Rys. 2).

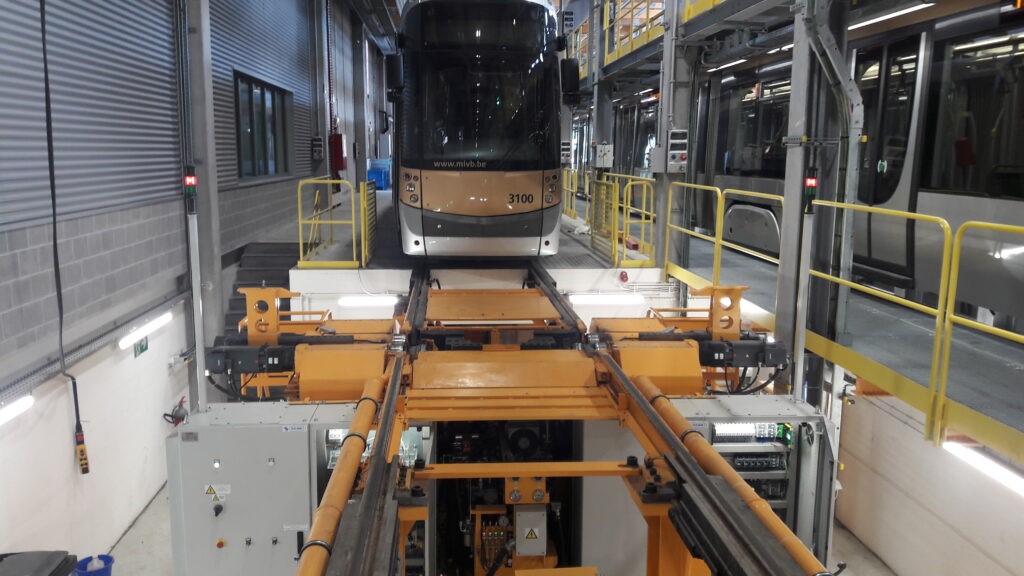

Rys. 2: Tokarka UGE 180 N zainstalowana w fundamencie poniżej poziomu torów
Regeneracja profili kół jezdnych i powierzchni ciernych tarcz hamulcowych, wymaga napędów o dużej mocy, co można osiągnąć, dzięki napędom hydraulicznym. W związku z tym w tokarce został zastosowany agregat o wadze około 700 kg. Agregat hydrauliczny podczas serwisu, musi być wysuwany, co wiąże się z zastosowaniem prowadnic teleskopowych. Do powyższej aplikacji inżynier ELESA+GANTER dobrałprowadnice teleskopowe serii GN 2406, rekomendowane do ciężkich zastosowań (Rys. 3).

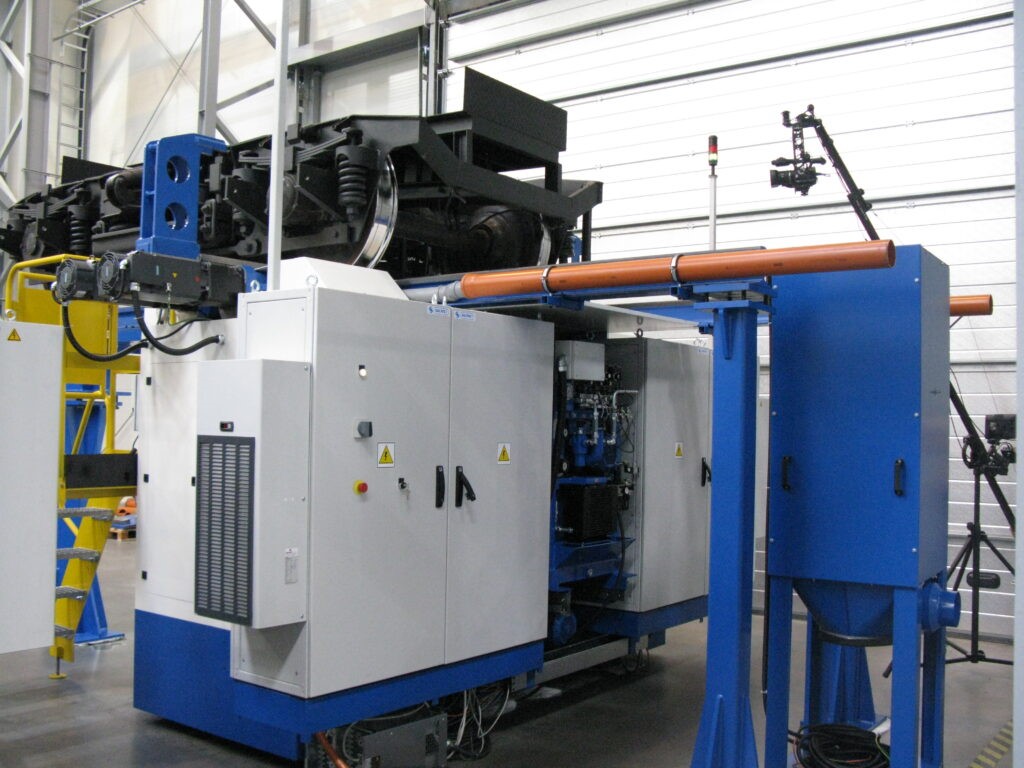

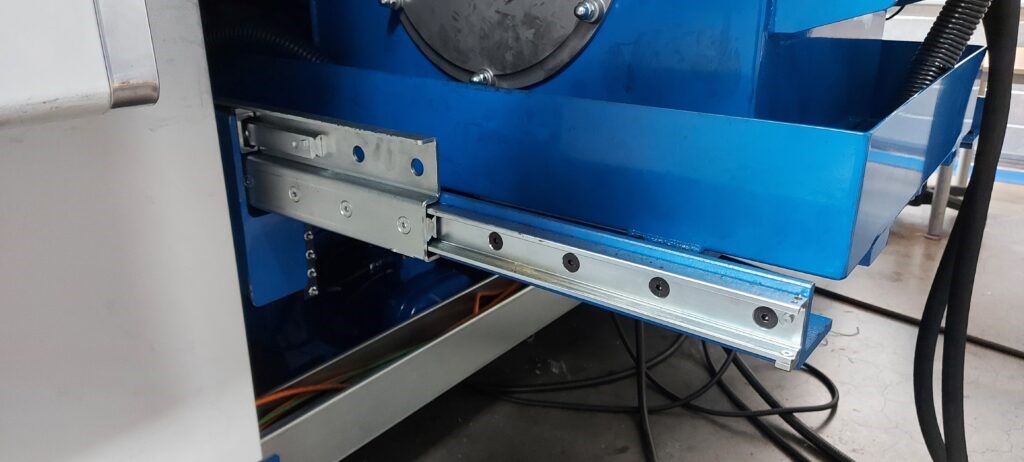

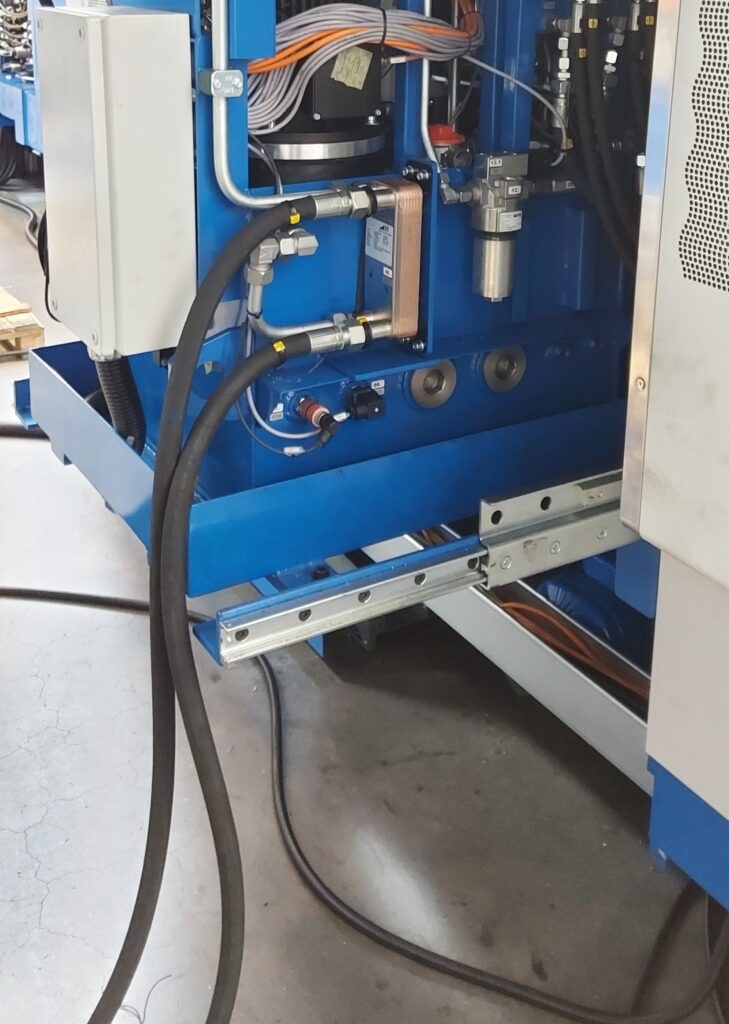

Rys. 3 Ciężkie prowadnice GN 2406 zastosowane do wysuwu agregatu hydraulicznego w tokarce UGE 180 N
Przy doborze odpowiedniego modelu prowadnicy, zadecydowało gównieobciążenie wynoszące 700 kg na parę prowadnic.Drugim wymaganiem była przestrzeń zabudowy. Tutaj wybór padł na prowadnice teleskopowe w układzie „S”, które pozwalają uzyskaćzwartą i krótką zabudowę boczną z dużym skokiem elementu wysuwanego. Ponadto profil pośredni o przekroju w kształcie litery S zapewnia całemu układowi odpowiednio wysoką sztywność. Ostatnim parametrembył skok (wysuw)prowadnicy, który został dobrany tak, aby agregat był wysunięty w całości. W standardzie prowadnic GN 2406 są ograniczniki wysuwu, które pewnie blokują szufladę po wysunięciu.Fabryka Obrabiarek RAFAMET S.A. stosuje to rozwiązanie z powodzeniem od 2018 roku i docenia wysoką jakość dobranego produktu.
Prowadnice serii GN 2406 należą do grupy produktówtechnika liniowa, gdzie oferowana jest szeroka gama prowadnic teleskopowych do małych, średnich i dużych obciążeń. Rodzina prowadnic serii GN 24xx jest rekomendowana do ciężkich zastosowań, gdzie powszechnie stosowane rozwiązania dostępne na rynku są niewystarczające. Dzięki zastosowaniu szyn ulepszanych cieplnie z hartowanymi bieżniami i kulkami, prowadnice są w stanie przenosić obciążenia do 1 tony na parę.
