Zastosowanie wysokiej jakości standardowych elementów maszyn w urządzeniach produkcyjnych może zaowocować wypracowaniem oszczędności zarówno finansowych jak i tych związanych z efektywnością czasu pracy. Jednym z kluczowych warunków do osiągnięcia takich rezultatów jest korzystanie z fachowego doradztwa technicznego. Precyzyjny dobór elementów jest możliwy przede wszystkim wtedy, gdy posiadamy wiedzę na temat jego funkcjonalności i dotychczasowych zastosowań. Na przykładzie współpracy z firmą STERNA Sp. J. prezentujemy efektywny dobór zestawu standardowych elementów marki Elesa+Ganter.
„Każdą współpracę zaczynamy od wsłuchania się w potrzeby Klienta. Dzięki temu jesteśmy w stanie zaproponować kompleksowe rozwiązania techniczne, które usprawniają cały proces produkcyjny. Dlatego bardzo ważne jest dla nas, by współpraca zaczynała się zawsze od bezpośredniej rozmowy.” – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.
Maszyny do automatyzacji produkcji ogrodniczej są niezbędne dla producentów kwiatów lub materiału szkółkarskiego. Doniczkarki należą do najczęściej stosowanych urządzeń w tej branży. Są to uniwersalne maszyny do automatycznego napełniania doniczek podłożem oraz maszyny do rozdrabniania torfu sprasowanego w Big Bale.
Nasz klient – firmaFloserzajmuje się produkcją doniczek przemysłowych oraz urządzeń do automatyzacji produkcji ogrodniczej. Jest częścią spółkiSterna Sp.j., w skład której wchodzą takie działy jak: budowa stanowisk do testów wiązek kablowych AGD i motoryzacyjnych oraz dział automatyzacji linii montażowych wiązek kablowych. Produkowane maszyny charakteryzują się oryginalną i prostą konstrukcją z szeregiem ciekawych rozwiązań technicznych. Sterna Sp.j., realizując swoje projekty stosuje standardowe elementy Elesa+Ganter.
Poniżej przedstawiono wybrane aplikacje:

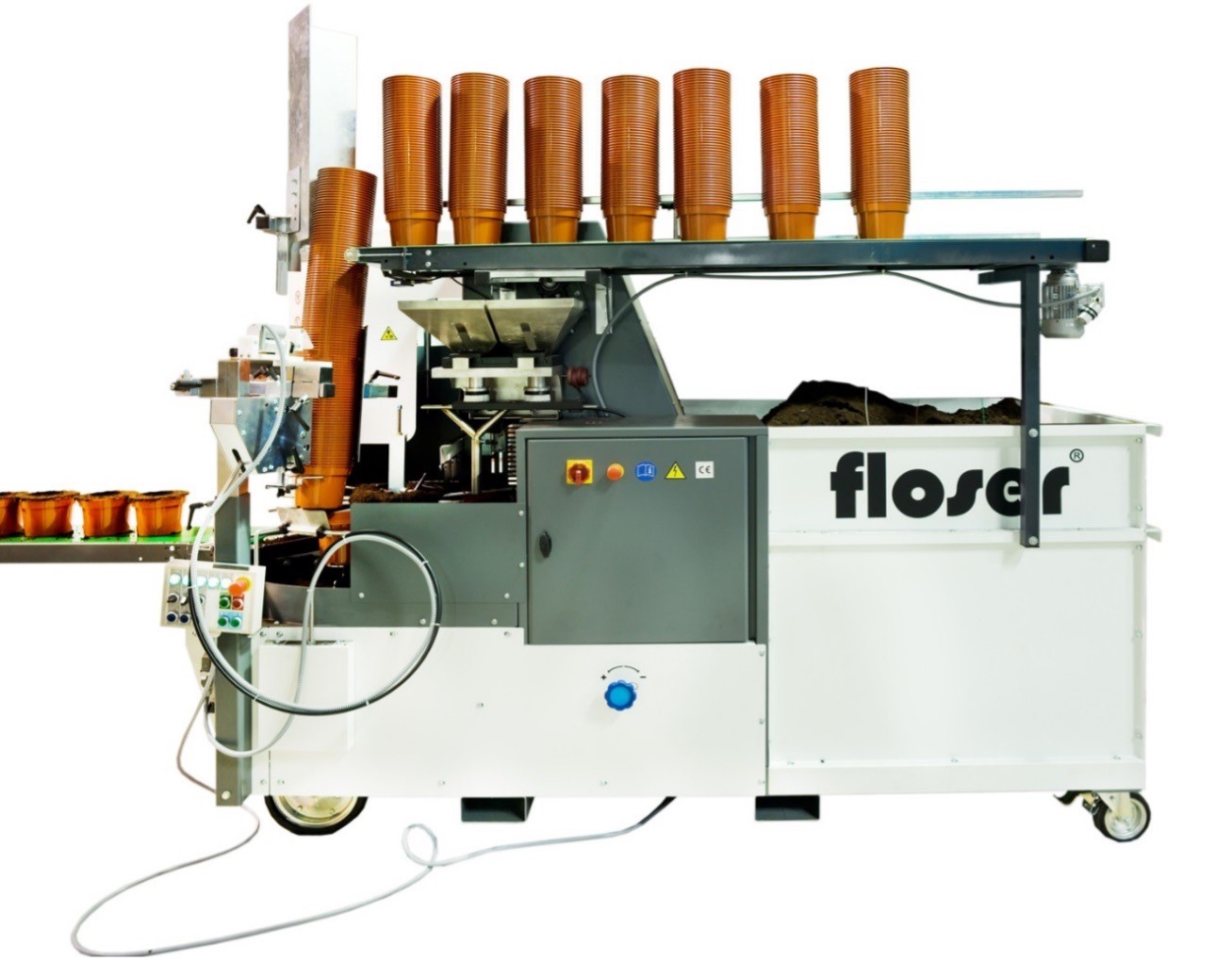

Doniczkarka firmy Floser (rys. 1)to maszyna o dużych możliwościach współpracy z szeroką gamą rozmiarów doniczek od 8 cm do 30 cm średnicy. Obsługuje zarówno okrągłe doniczki, jak i kwadratowe. Łatwy w obsłudze i szybki sposób zmiany rozmiaru doniczki pozwala na wydajną pracę z krótkimi seriami nasadzeń. Doniczkarka może pracować w maksymalnym tempie 3200 doniczek na godzinę.
Rys. 1 Doniczkarka firmy Floser

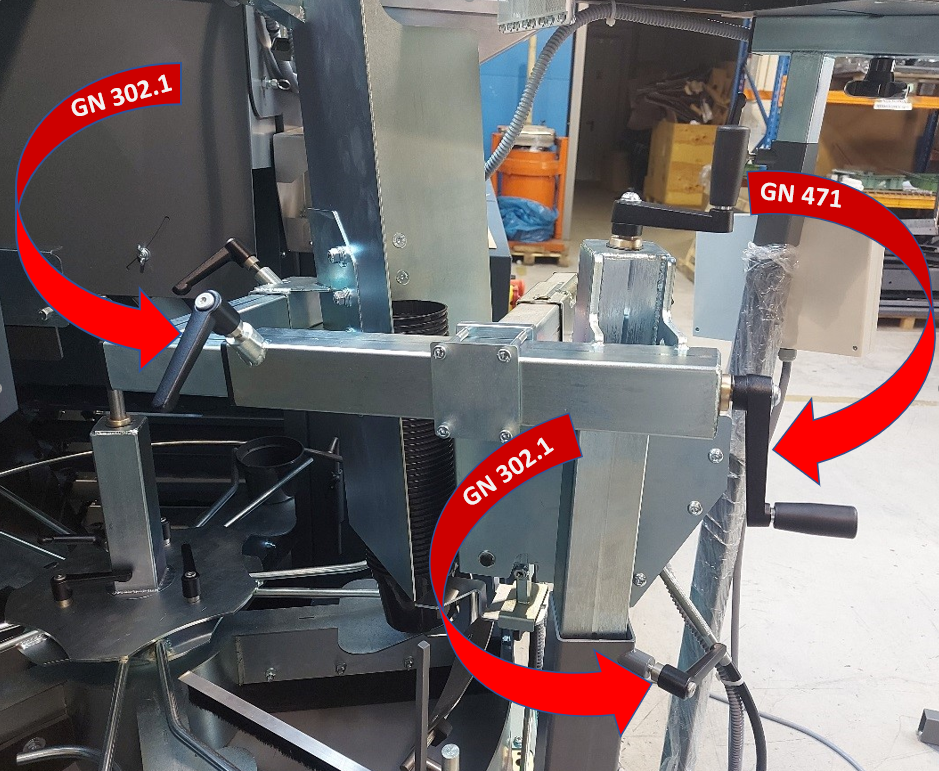

W module dozownika doniczek (rys. 2) zastosowano szereg standardowych elementów firmy Elesa+Ganter, które umożliwiają ręczną regulację rynny podtrzymującej doniczki.
Rys. 2 Dozownik doniczek

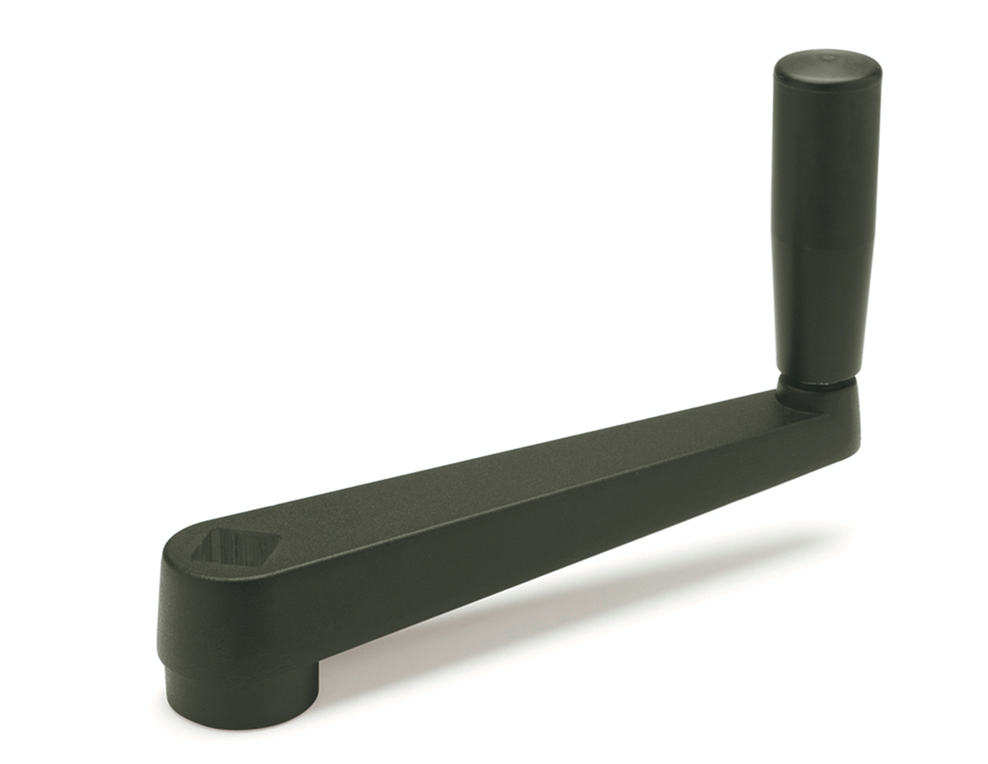

Użytkownik, kręcąc korbąGN 471(rys. 3) zmienia ustawienie rynny w zależności od średnicy oraz wysokości doniczki. Korpus korbyGN 471wykonany jest z aluminium, natomiast rękojeść obrotowa z technopolimeru. Korba konstrukcyjnie posiada kwadratowy otwór montażowy, co umożliwia przenoszenie dosyć dużych obciążeń.
Rys. 3 Korba serii GN 471

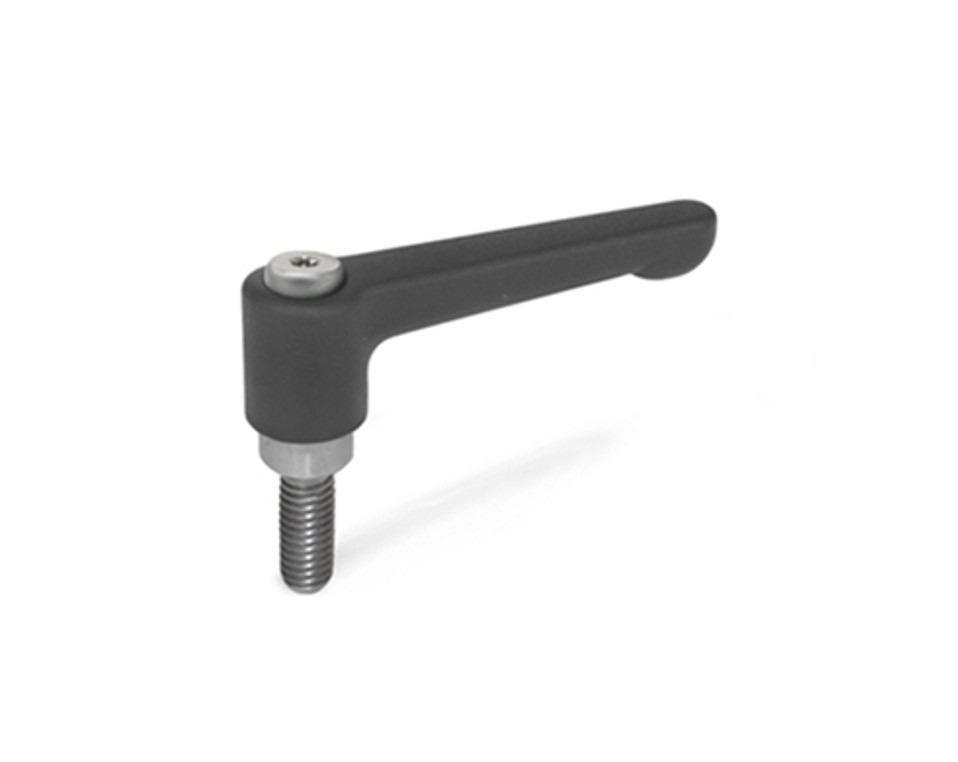

Zastosowane dźwignie nastawneGN 302.1 (rys. 4)po dokręceniu stabilizują zadane parametry. Rękojeść dźwigni to odlew cynku pokryty żywicą epoksydową, natomiast korpus z trzpieniem gwintowanym oraz śruba łącząca są wykonane ze stali nierdzewnej AISI 303. Dźwignie nastawneGN 302.1konstrukcyjnie mają prostą rękojeść (równoległą do powierzchni zaciskanej), co sprawia, że świetnie sprawdzają się w miejscach z ograniczoną przestrzenią roboczą.
Rys. 4 Dźwignia nastawna GN 302.1

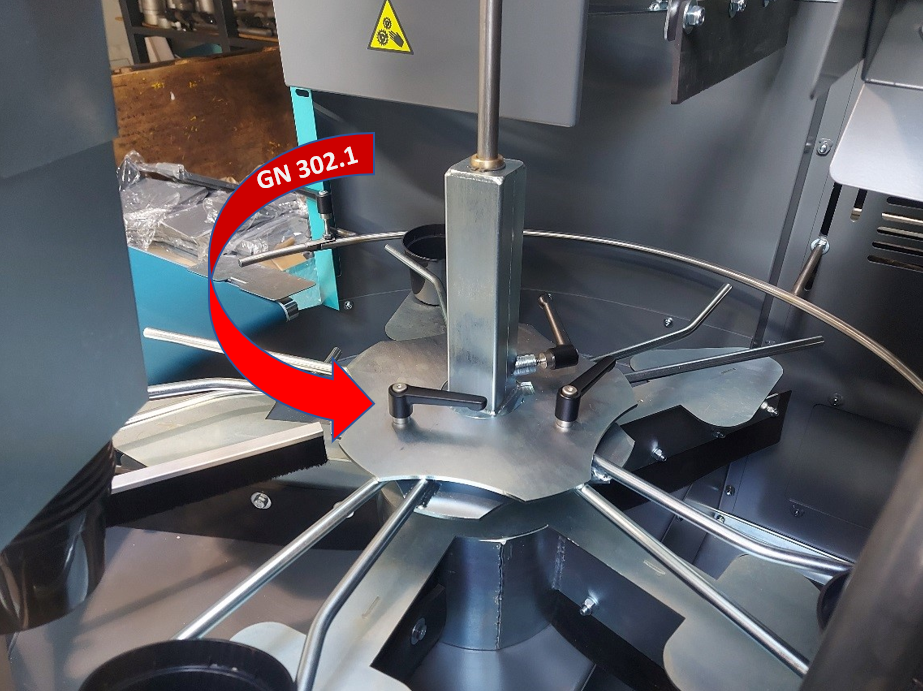

Z wyżej opisanego dozownika, doniczki trafiają bezpośrednio do stołu obrotowego (karuzeli), w którym są napełniane podłożem (rys. 5). Regulacja dystansu pod średnicę doniczki oraz wysokości odbywa się za pomocą wyżej opisanych dźwigni nastawnychGN 302.1.
Rys. 5 Stół obrotowy – karuzela doniczkarki

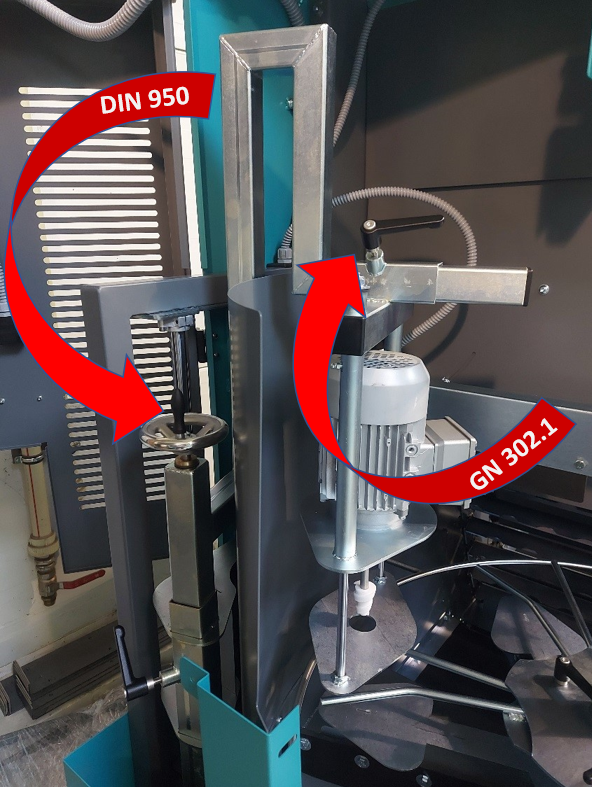

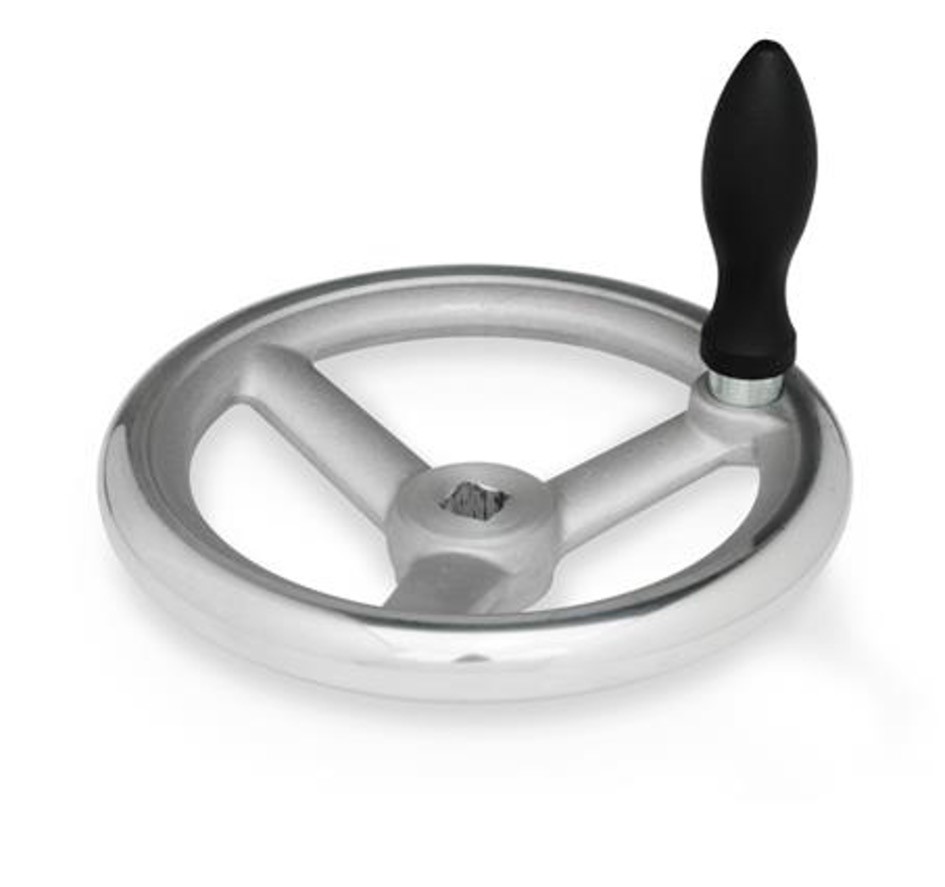

Doniczkarka jest również wyposażona w układ wiercący otwory pod sadzonki (rys. 6). Do regulacji wrzeciennika zastosowano aluminiowe koło ręczneDIN 950(rys. 7), zaś do promieniowej regulacji pozycji wiertła, dźwignie seriiGN 302.1
Rys. 6 Układ wiercący otwory pod sadzonki
Rys. 7 Koło ręczne DIN 950

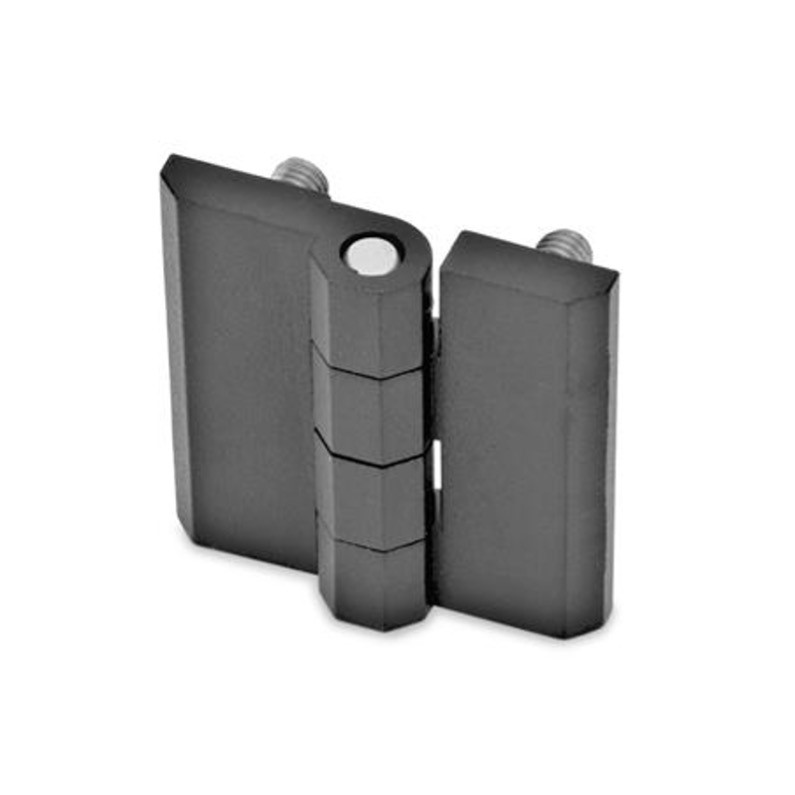

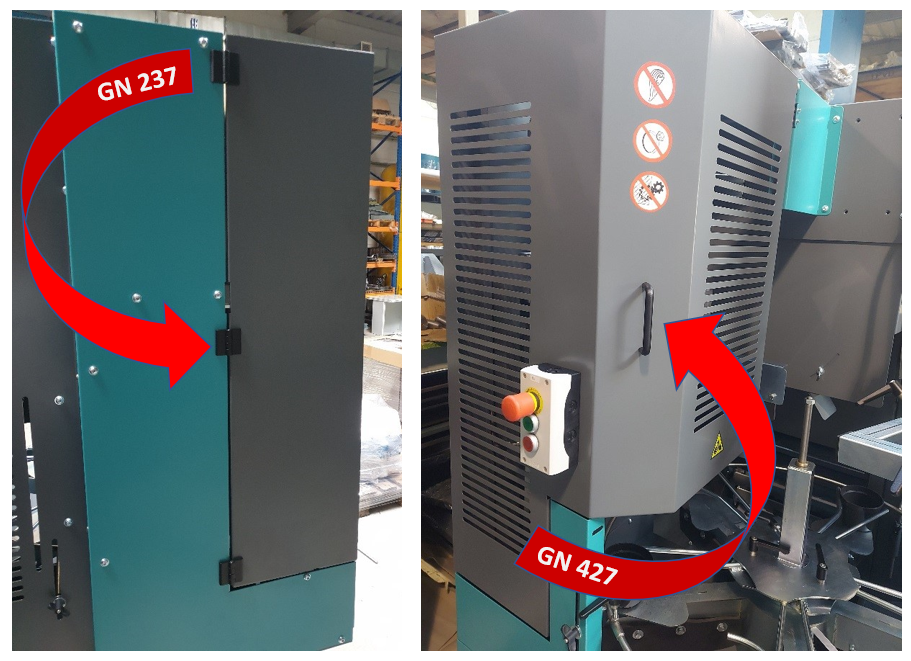

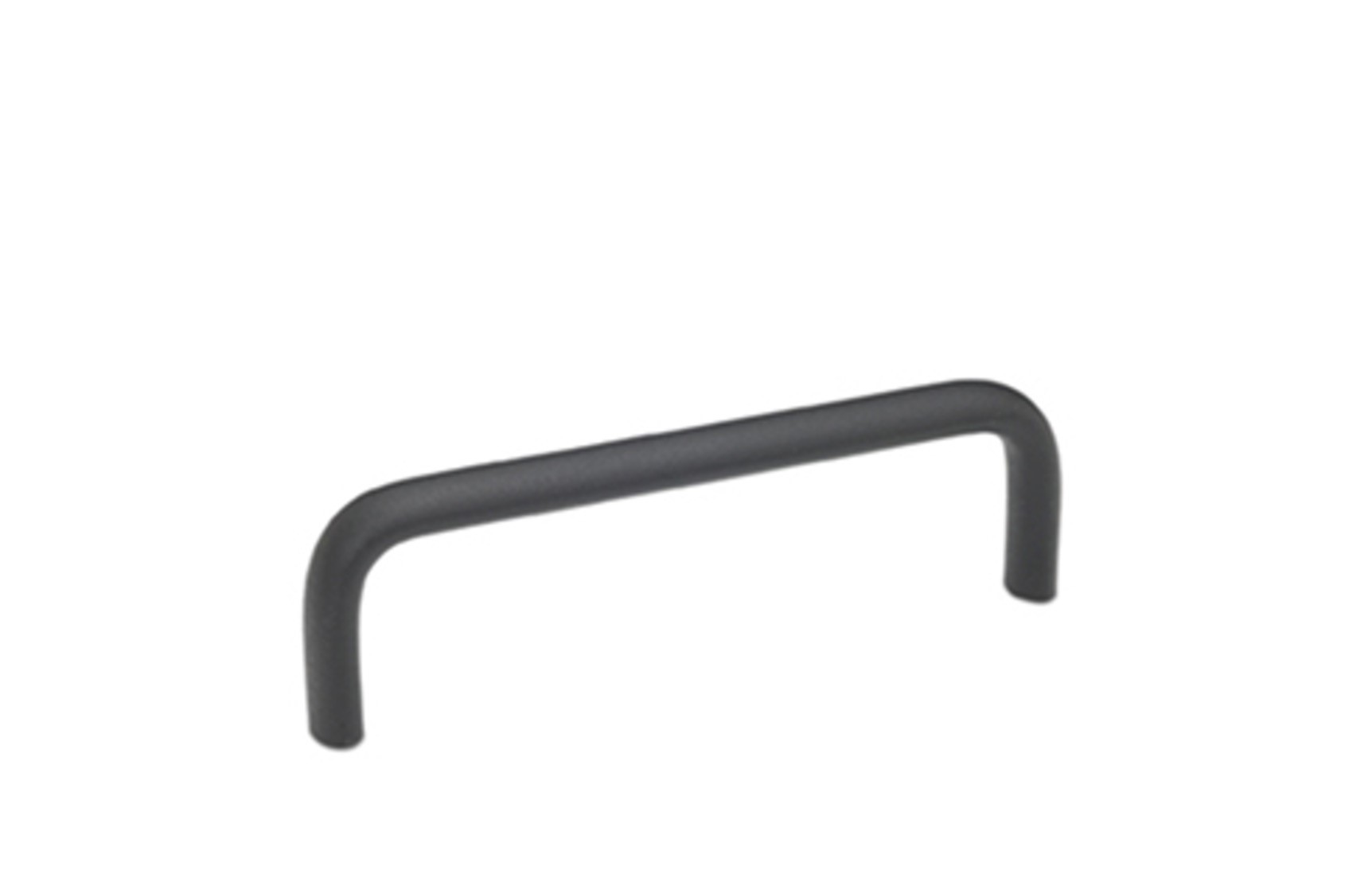

Układ wiercący w trakcie pracy doniczkarki jest ukryty pod specjalnie wyprofilowaną pokrywą (rys. 8). Zastosowany uchwytGN 427ułatwia obsługę osłony (rys. 9). Uchwyty tej serii produkowane są z giętego profilu aluminiowego, zapewniającego doskonałą wytrzymałość i ergonomiczny kształt. Ponadto osłona osadzona jest na zawiasach seriiGN 237 (rys. 10), wykonanych ze stopu cynku. Zawiasy posiadają zwartą budowę, a zastosowana wersja „C” z trzpieniem gwintowanym poprawia estetykę montażu, ponieważ śruby montażowe nie są widoczne od zewnątrz.
Rys. 8 Pokrywa układu wiercącego
Rys. 9 Uchwyt serii GN 427 Elesa+Ganter
Rys. 10 Zawias serii GN 237 Elesa+Ganter

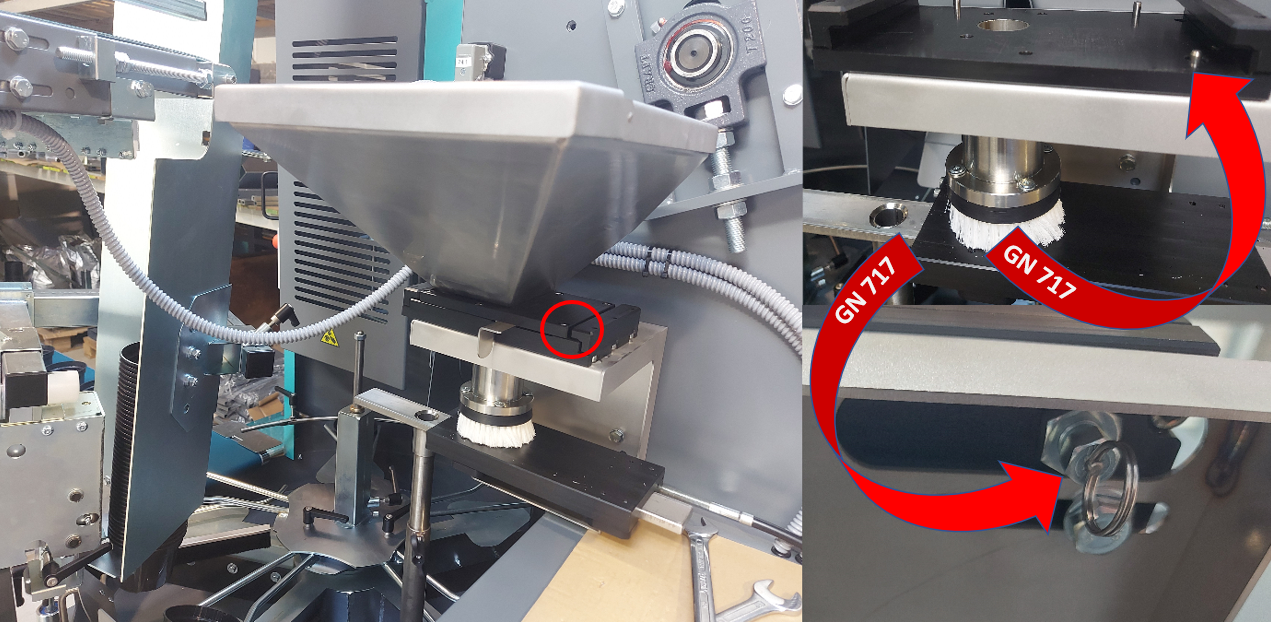

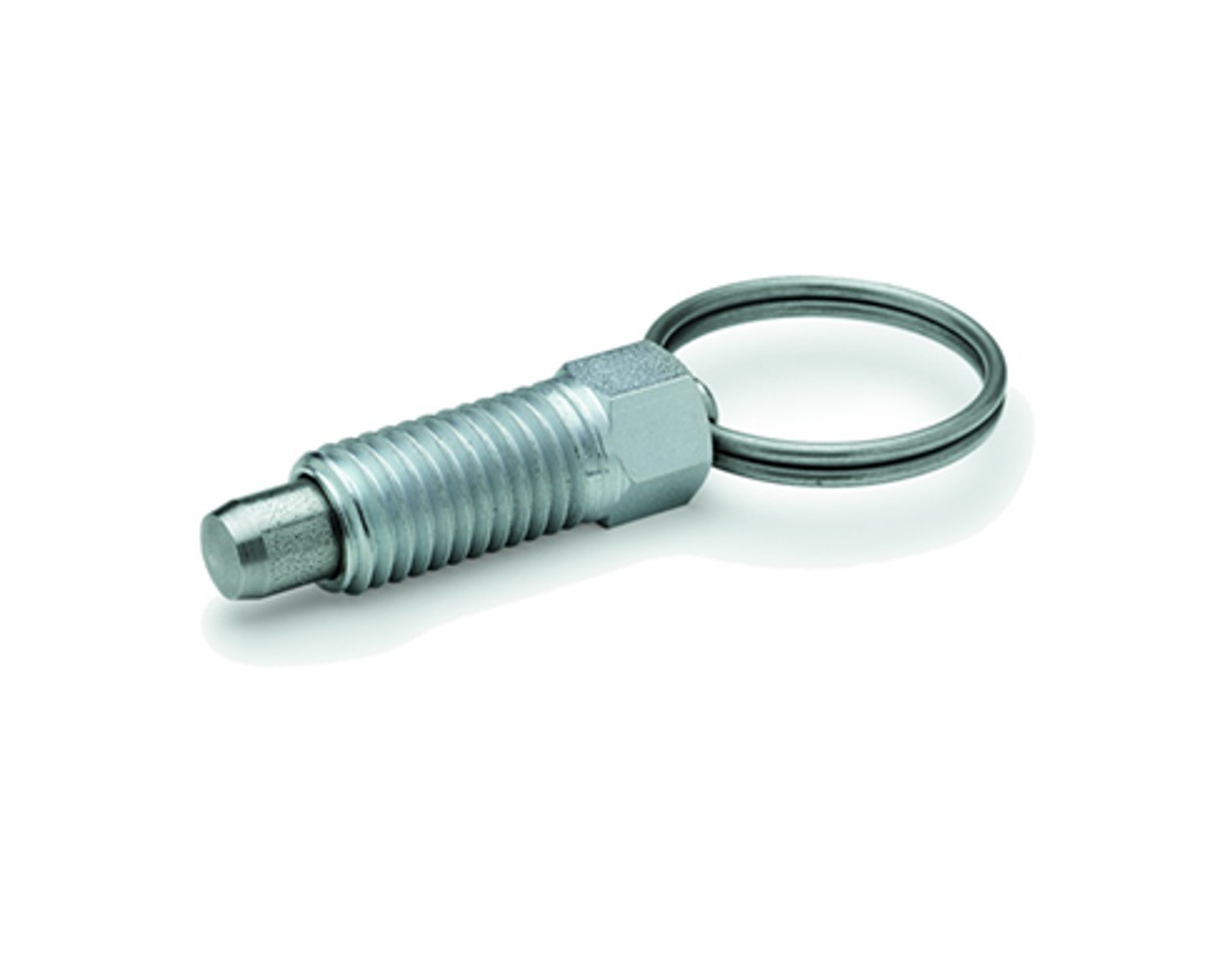

Kolejnym modułem doniczkarki jest dozownik do nawozu (rys. 11), który posiada regulację jego ilości. Regulacja jest przeprowadzana poprzez wymianę krążka, odmierzającego żądaną ilość nawozu. Dozownik został zamontowany w specjalnie przygotowanym gnieździe, a jego pozycję zablokowano przy pomocy trzpienia ustalającego seriiGN 717(rys. 12). Trzpień konstrukcyjnie nie posiada blokady w pozycji odwiedzionej, dzięki czemu dozownik jest automatycznie blokowany w żądanej pozycji.
Rys. 11 Dozownik do nawozu
Rys. 12 Trzpień serii GN 717

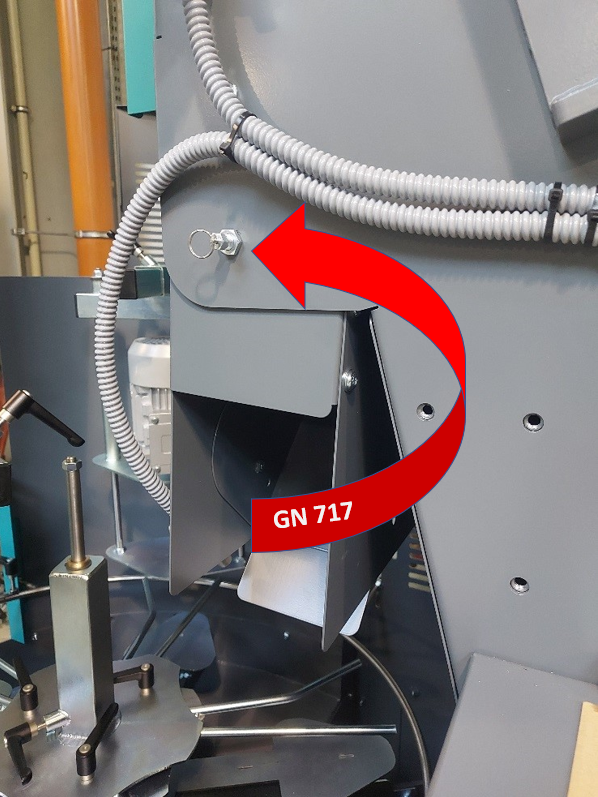

Wyżej opisany trzpień seriiGN 717znajduje również zastosowanie przy regulacji kąta zsypu ziemi (rys. 13) do doniczki, znajdującej się w karuzeli. Użytkownik ustawia ten parametr w zależności od rodzaju i wielkości donicy. Regulacja odbywa się poprzez odciągnięcie, a następnie zablokowanie trzpienia w odpowiednio pozycjonowanym otworze w korpusie maszyny.
Rys. 13 Zsyp ziemi w doniczkarce
Dzięki zastosowaniu standardowych elementów Elesa+Ganter nasz klient mógł zrealizować wysokie założenia i wymogi projektów. Firma Sterna Sp.j ograniczyła konieczność wykonywania detali we własnym zakresie, zyskując oszczędności zarówno w sferze finansowej, jak i czasu pracy.
