M.1053-SST Uchwyty rurowe odgięte Technopolimer i stal nierdzewna


Karta produktu

Specyfikacja

Wsporniki przelotowe

Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), wykończony na mat.
Aby zapobiec obrotowi profilu rurowego, należy dokręcić wkręt samogwintujący ø3,9x6,5 umieszczony wewnątrz wspornika.

Zaślepki

Technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.
Dostarczane w komplecie, montaż poprzez wcisk (Rys.1), demontaż za pomocą wkrętaka płaskiego.
Dostępne także jako akcesoria sprzedawane oddzielnie (patrz tabela ECS).

Profil rurowy

Stal nierdzewna AISI 304.

Montaż

Otwór przelotowy do montażu od przodu lub tyłu za pomocą śrub z łbem cylindrycznym z gniazdem sześciokątnym, śrub z łbem sześciokątnym lub zwykłych nakrętek.

Informacje

Dane techniczne

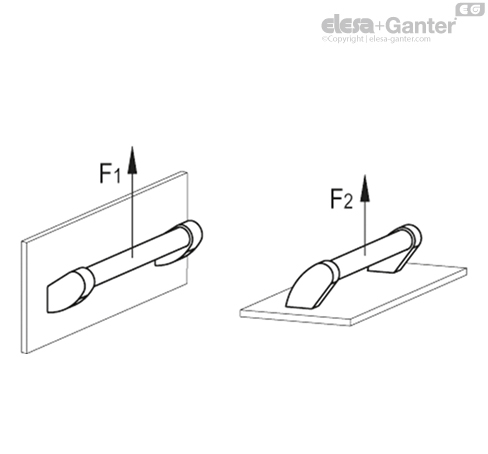

Wytrzymałość na rozciąganie: wartość F wyszczególniona w tabeli, pochodzi z testów odpornościowych przeprowadzonych przy użyciu specjalistycznego urządzenia dynamometrycznego w określonych warunkach.

Inne wykonania

Wykonania specjalne na życzenie

  • Inne niestandardowe długości.
  • Zaślepki w innych kolorach.
M.1053-SST
Dostosuj tabelę
Filtruj
Kod Oznaczenie d2 f±1 f1 L d h h1 h2 l l1 l2 l3 F1
[N]*
F1
[N]#
F2
[N]*
F2
[N]#
Waga [g]
36807 M.1053/30-300-SST 30 300 37.5 327 8.5 68.5 50 17.5 42 273 75 56 2600 4700 3500 5600 231
36817 M.1053/30-350-SST 30 350 37.5 377 8.5 68.5 50 17.5 42 323 75 56 2500 4600 3300 5200 249
36827 M.1053/30-400-SST 30 400 37.5 427 8.5 68.5 50 17.5 42 373 75 56 2100 3900 3000 4500 266
36837 M.1053/30-500-SST 30 500 37.5 527 8.5 68.5 50 17.5 42 473 75 56 1950 3000 2850 3600 301
36847 M.1053/30-600-SST 30 600 37.5 627 8.5 68.5 50 17.5 42 573 75 56 1650 2850 2100 3600 336
36857 M.1053/30-700-SST 30 700 37.5 727 8.5 68.5 50 17.5 42 673 75 56 1500 2400 1800 2800 371
Czarny (RAL 9005) C9
ECS.T
Filtruj
Kod Oznaczenie
29882-C9 ECS.T 2-C9
