HCV-E-SW-LD
HCV-E-LD

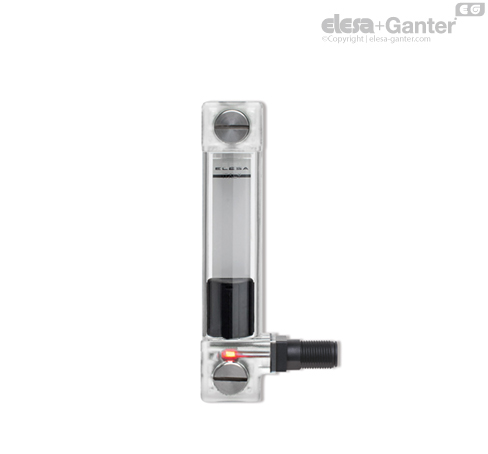

Elektryczne wskaźniki poziomu z diodami LED
78711-R,20
78710-R,10
78712-R,50
lubGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
lubGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Przezroczysty technopolimer na bazie poliamidu (PA-T), wysoce odporny na uderzenia, rozpuszczalniki, oleje z dodatkami, węglowodory alifatyczne i aromatyczne, benzynę, naftę, estry fosforowe.
Należy unikać kontaktu z alkoholem i detergentami zawierającymi alkohol.
Stal ocynkowana
Guma syntetyczna NBR. Płaskie, stopniowane pierścienie do uszczelnienia ścianek zbiornika oraz pierścienie O-Ring pod łbami śrub.
W celu uzyskania optymalnego uszczelnienia podkładkami O-ring, chropowatość powierzchni powinna wynosić Ra = 3 µm.
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wbudowany element magnetyczny powodujący zamknięcie lub otwarcie obwodu elektrycznego czujnika, gdy poziom cieczy spadnie poniżej minimum. Poziom przełączania styku, patrz rysunek techniczny (dane podane dla oleju mineralnego typu CB68, zgodnie z ISO 3498 przy temperaturze 23º).
Prawidłową pracę pływaka (unoszenie się) zapewnią ciecze o gęstości powyżej 800 kg/m3.
Całkowicie wodoszczelny, zawiera kontaktron z trzema pinami (SW) i diodę LED. Wtyk 8-pinowy M12x1, z gwintem ze wzmocnionego włóknami szklanymi technopolimeru na bazie poliamidu (PA), certyfikowanego jako samogasnący wg normy UL-94-V0, kolor czarny wykończony na mat.
Wskazówki dotyczące montażu patrz Ostrzeżenia.
Polakierowane na biało aluminium, wsuwane za tylną ściankę wskaźnika dla uniknięcia bezpośredniego kontaktu z cieczą.
Istnieje możliwość wyjęcia przed montażem w celu naniesienia znaczników i ew. napisów (np. MIN-MAKS).
90°C (z olejem).
Kolumnowe wskaźniki poziomu z czujnikiem HCV-E-LD dostarczają lub odcinają sygnał elektryczny (w zależności od wersji wykonania), gdy poziom cieczy spada do minimum. Dioda LED świeci na kolor zielony lub czerwony, wskazując odpowiednio obecność lub brak płynu.
Przełączanie sygnału elektrycznego odbywa się jednocześnie z przełączaniem koloru LED.
Boczne usytuowanie przyłącza we wskaźnikach HCV-E umożliwia reakcję czujnika przy niższym poziomie cieczy w zbiorniku.
Wykorzystanie spawania ultradźwiękowego do połączenia elementów korpusu, gwarantuje absolutną szczelność wskaźnika.
Maksymalna widoczność poziomu płynu nawet z pozycji bocznej.
Specjalny kształt korpusu daje efekt soczewki, polepszający widoczność poziomu płynu.

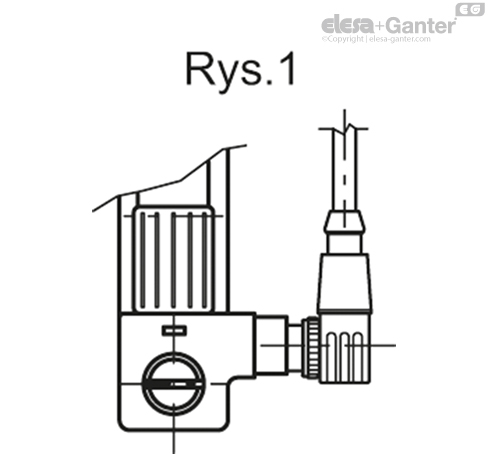

W przypadku zastosowania przewodu z wtyczką kątową, kierunek wyjścia przewodu pokazano na rys. 1.
W testach laboratoryjnych prowadzonych w temperaturze 23°C, z użyciem oleju mineralnego do układów hydraulicznych typ CB68 (według normy ISO 3498), spoiny wskaźników wytrzymały ciśnienie: do 18 bar (HCV.76), 18 bar (HCV.127), 12 bar (HCV.254).
Aby sprawdzić możliwość zastosowania z cieczami innymi niż oleje mineralne lub w innych warunkach ciśnienia i temperatury, należy skontaktować się z działem technicznym ELESA+GANTER.
Zalecamy przetestowanie produktu w rzeczywistych warunkach pracy.
| Właściwości elektryczne | Czujnik poziomu MIN. |
| System zasilania | AC/DC |
| Obwody elektryczne | NO normalnie otwarty |
| SW styk przełączający | |
| Maksymalne napięcie | NO: 48 Vdc |
| SW: 48 Vdc | |
| Maksymalny prąd przełączania | 1 A (wejście Vsf) |
| 0,3 A przy 25°C (wejście Vin) | |
| Maksymalne natężenie prądu | NO: 1.2A |
| SW: 2A | |
| Maksymalna moc pozorna | NO: 10 Va |
| SW: 20 Va | |
| 8-pinowa wtyczka | M12x1 |
| Nie montować wskaźnika w bliskości pól magnetycznych | |

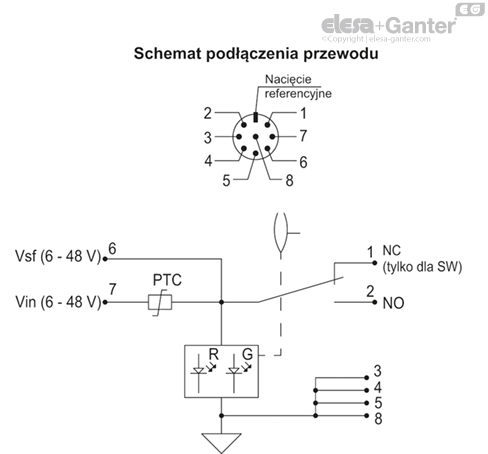

Podłączyć plus zasilania do pinu Vin lub Vsf. Pin Vin posiada zabezpieczenie nadprądowe, które jest ograniczone do 300 mA (przy 25°C).
Prąd na wejściu pinu Vsf musi być ograniczony za pomocą bezpiecznika lub równoważnego zabezpieczenia zapewnionego przez użytkownika, tak aby nie przekraczał maksymalnych wartości wskazanych w tabeli właściwości elektrycznych.
Podłączyć minus zasilania do pinów 3, 4, 5 i 8.
Gdy urządzenie nie jest aktywowane, tj. poziom cieczy jest powyżej poziomu minimalnego i dioda LED świeci na zielono, dodatnie napięcie zasilania przyłożone do pinu Vin lub Vsf będzie obecne na styku NC (pin 1) – (tylko w przypadku urządzenia ze stykiem przełączanym SW).
Gdy urządzenie jest aktywowane, tj. poziom cieczy jest poniżej poziomu minimalnego, a dioda LED świeci się na czerwono, dodatnie napięcie zasilania przyłożone do pinu Vin lub Vsf będzie obecne na styku NO (pin 2).
