Specyfikacja
Materiał
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.
Sworzeń obrotowy z ośmioboczną nakrętką
Technopolimer na bazie żywicy acetalowej (POM), kolor czarny.
Pokrywy śrub
Technopolimer na bazie poliestru (PBT), kolor czarny, wykończony na połysk, mocowanie na wcisk.
Zaślepki otworów sworznia obrotowego
Technopolimer, kolor czarny, wykończony na mat, mocowane po montażu.
Montaż na ramie i drzwiach
Otwory przelotowe pod śruby z łbem sześciokątnym lub śruby z łbem cylindrycznym z gniazdem sześciokątnym lub nakrętki M5 (UNI 5588).
Informacje
Właściwości i zastosowania

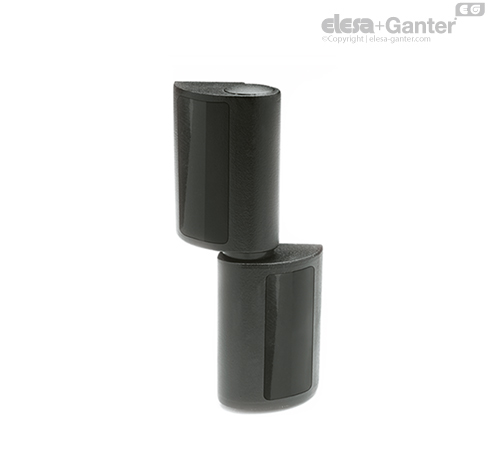

Zawiasy z regulowaną osią obrotu CFO. zostały zaprojektowane ze specjalnym systemem regulacji (patent Elesa), który pozwala na wyrównanie przechyłu drzwi.
Oba korpusy zawiasu mają przelotowe otwory do mocowania sworznia. Po zamocowaniu zawiasu wolne wyloty otworów są maskowane zaślepkami.
Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne-.
| Testy obciążeniowe |
| SIŁA OSIOWA | SIŁA PROMIENIOWA |
 |  |
| Powierzchnie równoległe | Powierzchnie prostopadłe | Powierzchnie równoległe | Powierzchnie prostopadłe |
Maksymalne obciążenie robocze
Ea [N] | Maksymalne obciążenie robocze
Er [N] |
| 290 | 200 |
Dane dotyczące obciążenia niszczącego nie zostały obliczone, ponieważ zawiasy te w warunkach pracy przekraczających maksymalne obciążenia ukazane w tabeli, ulegają deformacji, która uniemożliwia ich dalsze stosowanie.
Wykonania specjalne na życzenie
Wykonania specjalne na życzenie
Pokrywy śrub w innych kolorach RAL.
Instrukcja użytkowania
Instrukcja montażu

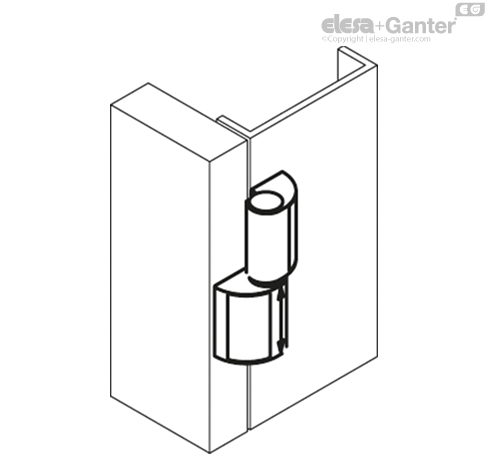

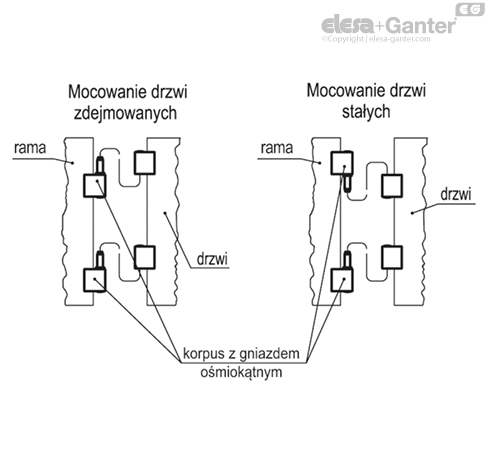

- Zamocować korpusy zawiasu z gniazdem ośmiobocznym na ramie a korpusy z otworem okrągłym na drzwiach.

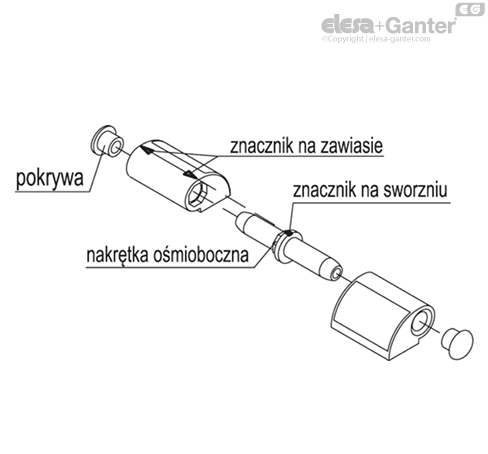

- Wsunąć sworznie z ośmioboczną nakrętką w korpusy zamocowane na ramie dopasowując znaki wygrawerowane na sworzniu i na zawiasie.
- Zamocować drzwi dopasowując korpusy na sworzniach.
Instrukcja regulacji drzwi
Jeśli drzwi nie są równoległe z ramą, przechył można wyrównać przekręcając sworznie w prawą lub lewą stronę.
Przekręcając sworzeń w lewo, odległość S zwiększa się o (+0.5), przekręcając w prawo, zmniejsza się o (-0.5).
Wyrównywanie przechyłu

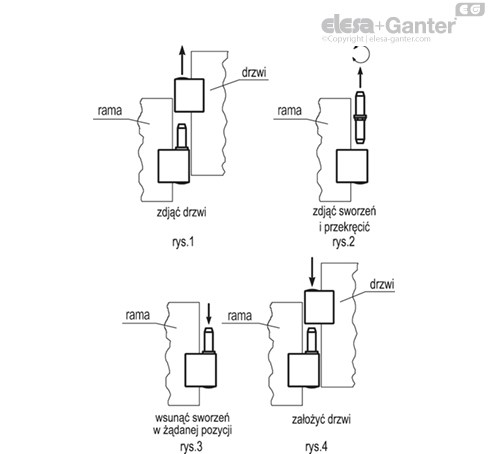

Każdy sworzeń posiada osiem różnych pozycji, które pozwalają wyrównać przechył drzwi. Żeby wyrównać drzwi z ramą może być konieczna regulacja obydwu sworzni.
Przykłady montażu
Jeśli drzwi są niesymetryczne u dołu.

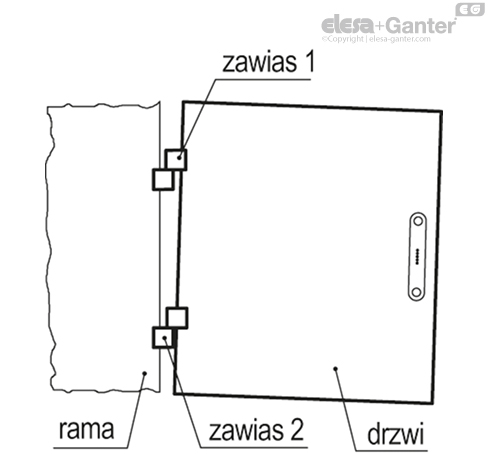

Żeby wyrównać drzwi z ramą należy przekręcić sworzeń zawiasu 1 w lewą stronę oraz sworzeń zawiasu 2 o 45° lub 90° w stronę prawą.
Jeśli drzwi są niesymetryczne u góry.
Żeby wyrównać drzwi z ramą należy przekręcić sworzeń zawiasu 1 w lewą stronę oraz sworzeń zawiasu 2 o 45° lub 90° w stronę prawą.
