Specyfikacja
Materiał
Wysokoudarowy technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.
Sworzeń obrotowy
Stal oksydowana na czarno.
Wykonania standardowe
Otwory przelotowe pod śruby z łbem stożkowym.
Rękojeść nastawna blokująca
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.
Czerwony napis "PUSH" nadrukowany na korpusie rękojeści (unikać kontaktu z rozpuszczalnikami, alkoholem lub detergentami zawierającymi alkohol).
Śruba ze stali oksydowanej na czarno, sprężyna ze stali nierdzewnej AISI 302.
Wtopka ze stali oksydowanej na czarno, otwór gwintowany, nieprzelotowy (CFA.49 i CFA.65).Wtopka mosiężna, otwór gwintowany, nieprzelotowy (CFA.97).
Informacje
Zakres obrotu (wartość przybliżona)

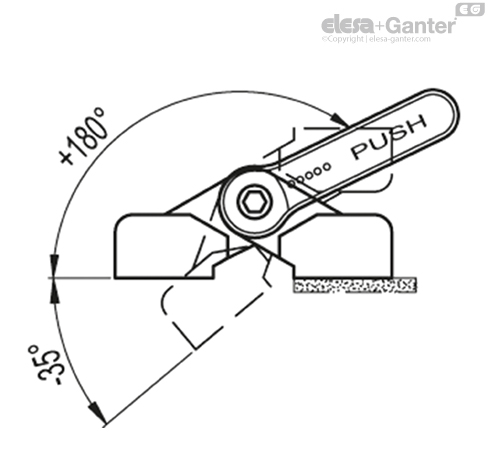

Maksymalnie 215°, pomiędzy 0° i -35° oraz pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).
Nie należy przekraczać kąta obrotu (patrz rysunek), aby nie przekroczyć wytrzymałości mechanicznej zawiasów.
Właściwości i zastosowania
Zawias CFA-ERS oferuje możliwość nieograniczonego blokowania drzwi w zakresie kąta obrotu 215°. Tarcie między dwoma korpusami zawiasu kontroluje prędkość otwierania i zamykania podczas pracy.
Instrukcja użytkowania
Instrukcja użytkowania

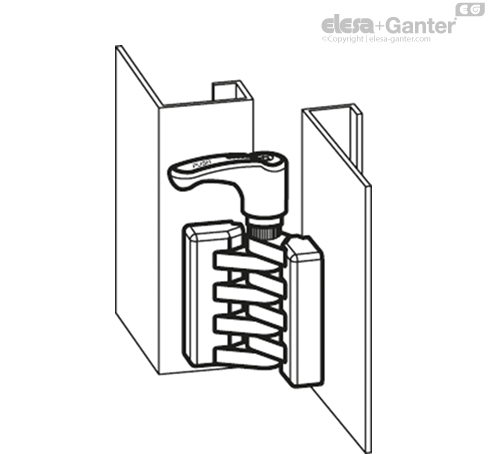

Efekt tarcia jest osiągany przez ściskanie dwóch korpusów zawiasu za pomocą rękojeści nastawnej.
By uruchomić mechanizm nastawny, trzeba nacisnąć w dół rękojeść (PUSH). Puszczając dźwignię, sprężyna zwalnia element ząbkowany, pozwalając dźwigni na powrót do pozycji startowej oraz na jej swobodny obrót razem z drzwiami.
Duża liczba zębów w mechaniźmie rękojeści nastawnej zapewnia jej obrót nawet w wypadku bardzo ograniczonego ruchu dźwignią.
Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne-.
Wartości obciążeń: patrz odpowiadające modele CFA.-.
