PMC

Podkładki dystansowe do zawiasów

Właściwości i zastosowania

Podkładki dystansowe PMC umożliwiają montaż zawiasów o różnych gabarytach obok siebie.

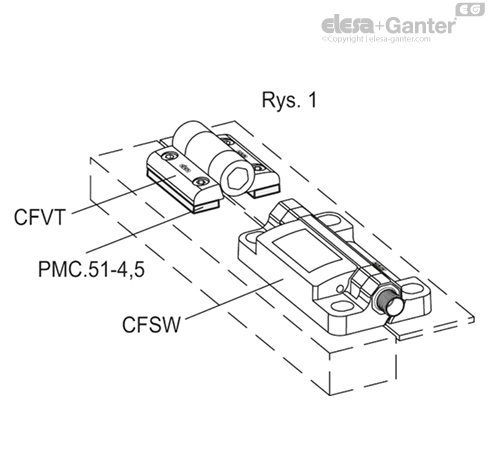

Przykładowo pozwalają na jednoczesny montaż zawiasu zatrzaskowego CVFT wraz z zawiasem z wbudowanym wyłącznikiem bezpieczeństwa CFSW, dzięki czemu drzwi mogą zostać zablokowane w określonej pozycji i są zabezpieczone na wypadek przypadkowego otwarcia (Rys. 1).



Instrukcja montażu

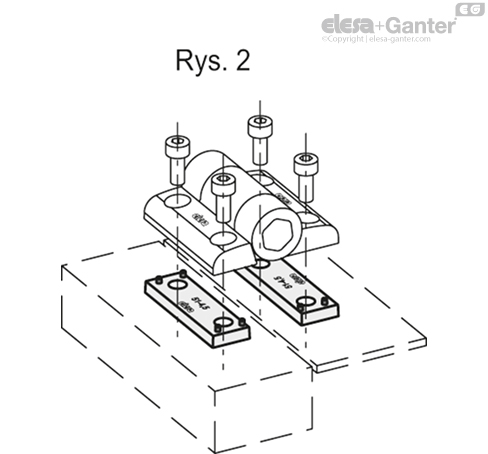

Umieścić podkładkę dystansową między zawiasem a drzwiami/ramą w taki sposób, aby kołki pozycjonujące schowały się w zawiasie (Rys. 2).



Podczas montażu należy pilnować, aby zawiasy były zamontowane w tej samej osi.

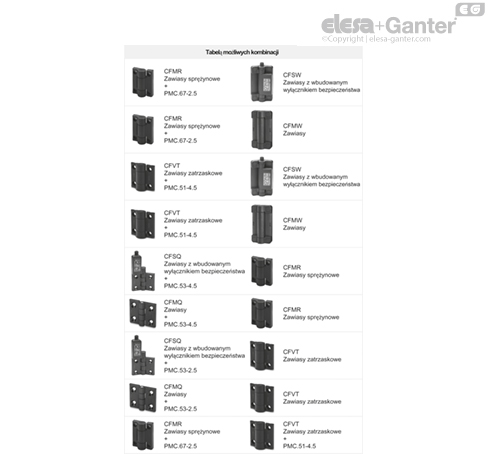

Zapoznaj się z „Tabelą możliwych kombinacji” w celu doboru odpowiednich podkładek dystansowych i zawiasów.

Sprawdź prawidłowe działanie zawiasów w ramach przewidzianego zastosowania.
