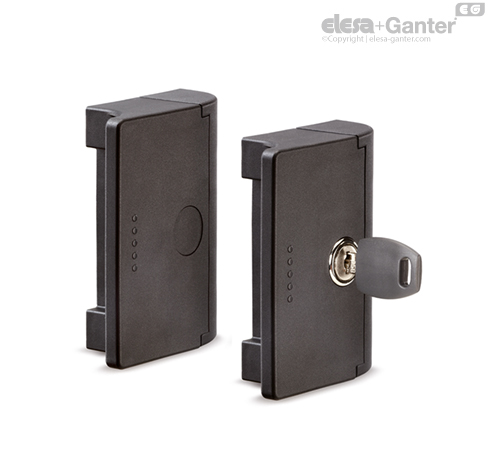

ESC

Uchwyty do drzwi z zamknięciem

Właściwości i zastosowania

• Uchwyt do drzwi z zamknięciem ESC (patent ELESA) utrzymuje drzwi w pozycji zamkniętej. Ze względu na to, że element mocowany jest na zewnątrz drzwi, montaż jest bardzo prosty.
• Wymiary uchwytu do drzwi z zamknięciem, pozwalają na montaż na profilach o rozmiarze min. 25 mm i maks. 40 mm.
• Uchwyt poprzez wbudowane prowadnice, potrafi kompensować niedopasowanie drzwi, sprowadzając je do właściwej pozycji w czasie zamykania.
• Uchwyt z zamknięciem jest odporny na niepożądaną ingerencję z zewnątrz dzięki mocowaniu od tyłu (ESC.90-BM) lub frontu (ESC.90-FM) z użyciem zaślepek śrub montażowych, do których nie ma dostępu, gdy uchwyt jest w pozycji zamkniętej.
• Badanie przeprowadzone na dystansie 40 000 cykli nie wykazało żadnych zmian w funkcjonalności uchwytu.



Instrukcja montażu

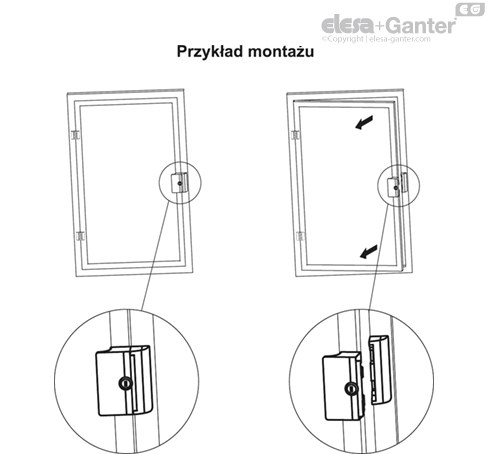

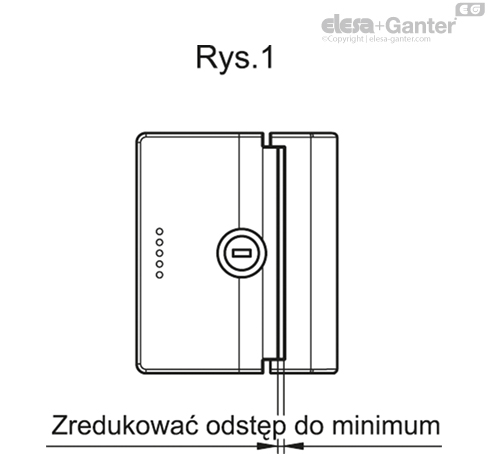

Aby zapewnić prawidłową siłę zwalniania (maks. 45 N), sugerujemy umiejscowienie dwóch części uchwytu jak najbliżej siebie (rys. 1).

Mocowanie od tyłu za pośrednictwem śrub z łbem sześciokątnym DIN 933 lub nakrętek sześciokątnych DIN 439B. Umieścić śrubę jak pokazano na rys.2. Aby ułatwić montaż z użyciem nakrętki, sugerujemy jej wstępne zablokowanie jak pokazano na rysunku.

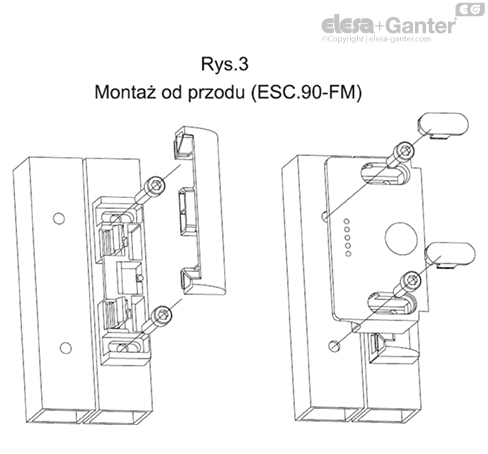

Mocowanie od przodu za pomoca śrub M6 z łbem cylindrycznym. Zamocować zaślepki otworów śrub montażowych rys.3 (zabezpieczenie przed ingerencją z zewnątrz).

Sugerowany moment dokręcania śrub montażowych: 5 Nm.

Jedynie przy otwartych drzwiach istnieje możliwość demontażu zaślepek otworów śrub montażowych w drzwiach rys.4 oraz ramie rys.5.
