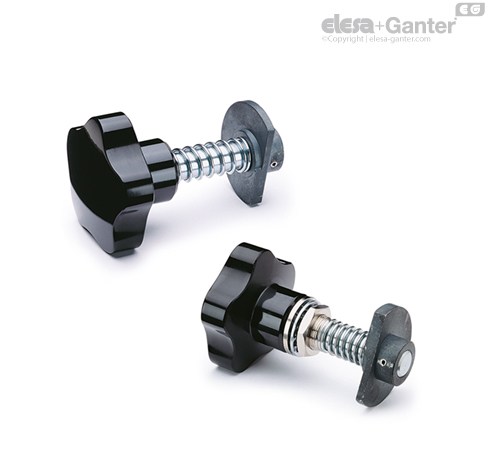

VCK+G (mocowanie w drzwiach o grubości S > 5mm): elementy jak dla VCK, dodatkowo z zestawem tulei prowadzącej i nakrętki (oprócz typu o L = 24 mm), wykonane z niklowanego mosiądzu oraz płaska podkładka sprężynująca ze stali ocynkowanej.

Krzywka śrubowa ze spiekanej stali nierdzewnej AISI 316 L z otworem do kołkowania

VCK+G-SST (mocowanie w drzwiach o grubości S ≤ 5mm): elementy jak dla VCK-SST, dodatkowo z zestawem tuleja prowadząca, nakrętka i płaska podkładka, wszystkie elementy ze stali nierdzewnej AISI 303.

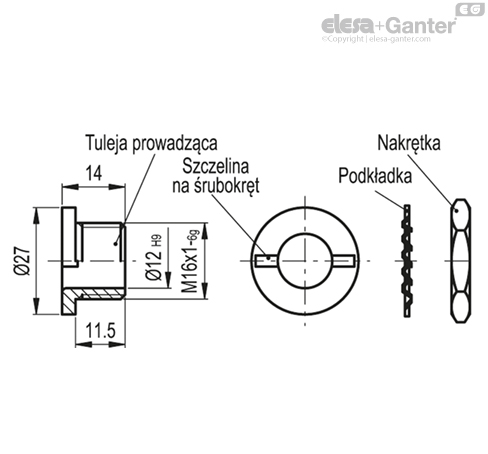

Tuleja prowadząca i nakrętka (patrz tabela z oznaczeniami).

Kod	Oznaczenie	Tuleja prowadząca, nakrętka dla
15201	GG-VCK	VCK.
15211	GG-VCK-SST	VCK-SST

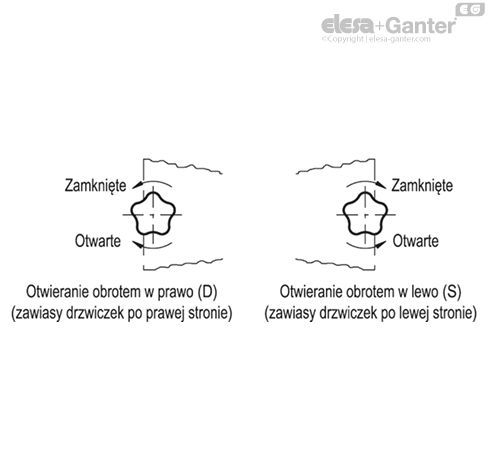

Wybierz z tabeli zamek z pokrętłem z odpowiedniej długości trzpieniem (l).
Wywiercić okrągły otwór montażowy w drzwiach kierując się wytycznymi zawartymi w tabeli.
Wywiercić otwór w trzpieniu do zakołkowania krzywki w odległości "f" od pokrętła kierując się wytycznymi zawartymi w tabeli.
Zamocować trzpień w otworze w drzwiach, a następnie zamocować pozostałe elementy zamka.

Zamki z pokrętłem VCK. są dostarczane niezmontowane.

Grubość drzwi / listwa o wys		Wykonania	Długość trzpienia (l)	Otwór montażowy	Odległość od otworu kołkującego
S ≤ 5	S+b ≤ 9	VCK. VCK-SST	24	Ø12 H9	f=S+b+8.5
S ≤ 5	b > 5	VCK. VCK-SST	24	Ø12 H9	f=S+b+8.5
S ≤ 5	S+b ≤ 31	VCK+G VCK+G-SST	46	Ø16 H9	f=S+b+11
	b > 22.5-S		46
	S+b ≤ 39		54
	b > 27.5-S		54
	S+b ≤ 49		64
	b > 29.5-S		64
S > 5	S+b ≤ 31	VCK. VCK-SST	46	Ø12 H9	f=S+b+8.5
	b > 11		46
	S+b ≤ 39		54
	b > 16		54
	S+b ≤ 49		64
	b > 18		64
