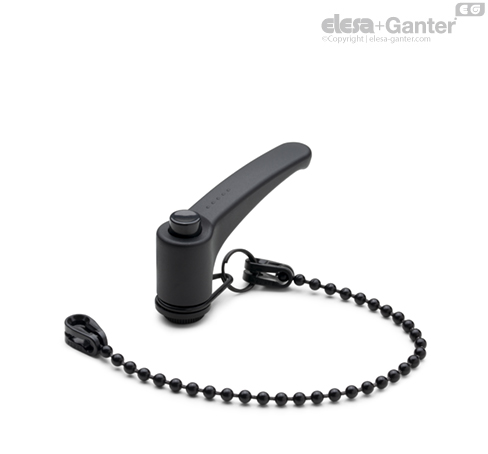

ERX-SST-LP Rękojeści nastawne Wtopka ze stali nierdzewnej, otwór gwintowany, nieprzelotowy

Właściwości i zastosowania

Zaczep umieszczony pomiędzy ramieniem rękojeści a pierścieniem zabezpieczającym może obracać się swobodnie. Jest połączony z łańcuszkiem kulkowym za pomocą pierścienia spiralnego. Zastosowane rozwiązanie umożliwia wygodne korzystanie z rękojeści, bez łańcuszka utrudniającego czynności związane z dokręcaniem i regulacją dźwigni.

Produkt rekomendowany do aplikacji, w których chcemy uniknąć zgubienia rękojeści.

W przypadku zastosowań, w których mocowanie łańcuszka znajduje się wyżej niż mocowanie rękojeści, zaleca się umożliwienie mu swobodnego ruchu, tak aby pierścień spiralny nie dotykał ramienia rękojeści podczas obrotu.

Rękojeści nastawne są użyteczne szczególnie w sytuacjach, kiedy kąt obrotu ramienia jest ograniczony brakiem miejsca. Sprzęgło pozwala na przestawianie ramienia w dowolną pozycję, bez luzowania zacisku rękojeści.

W porównaniu do innych rękojeści nastawnych z przyciskiem metalowym, ten model oferuje:

• całkowitą izolację elektryczną dla dłoni operatora

• brak widocznych części stalowych podatnych na korozję

• bardziej komfortowy sposób użycia.

Trwałość

Rękojeści nastawne są stosowane przy powtarzających się cyklach zaciskania, czasami o bardzo dużej częstotliwości.

Dlatego szczególnie istotna jest trwałość (tzn. odporność na powtarzające się procesy mocowania i luzowania) całej dźwigni, jak i uzębień przenoszących moment mocowania z ramienia na element gwintowany (wtopkę lub trzpień).

Wyniki kilku testów laboratoryjnych, przeprowadzonych za pomocą specjalnego przyrządu symulującego najtrudniejsze warunki eksploatacji, wykazały, że np. rękojeść regulowana ERX.78 wytrzymuje ponad 100 000 cykli rozciągania z siłą 490 N bez ustępowania (patrz grafika).

Specjalny wzmocniony włóknami szklanymi technopolimer pozwala dźwigniom ELESA zagwarantować odporność na obciążenia dużo wyższe, niż osiągane w normalnych warunkach pracy.



Instrukcja użytkowania

W celu przestawienia ramienia dźwigni w trakcie zaciskania, należy je unieść tak, aby nastąpiło wyzębienie sprzęgła i przekręcić do żądanej pozycji. Po puszczeniu ramienia sprężyna powrotna samoczynnie sprzęga zęby.

Wykonania specjalne na życzenie

• Różne długości łańcucha.

• Rękojeść z linką zabezpieczającą CV-T z polietylenu w kolorze czarnym.

• Rękojeść z linką ze stali nierdzewnej: GN 111, GN 111.2, GN 111.4.
