Specyfikacja
Obudowa
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.
Wrzeciono wtopione.
Oprawka
Technopolimer, wtopiony wokół szyby.
Szyba
Przezroczysty poliamid (PA-T), praktycznie nietłukący się.
Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne (unikać kontaktu z alkoholem w przypadku czyszczenia).
Tarcza
Aluminium anodowane, matowa powierzchnia.
Podziałka z oznaczeniami wartości przyrastającymi zgodnie (typ D) lub przeciwnie (typ S) do ruchu wskazówek zegara, kolor czarny.
Odczyt

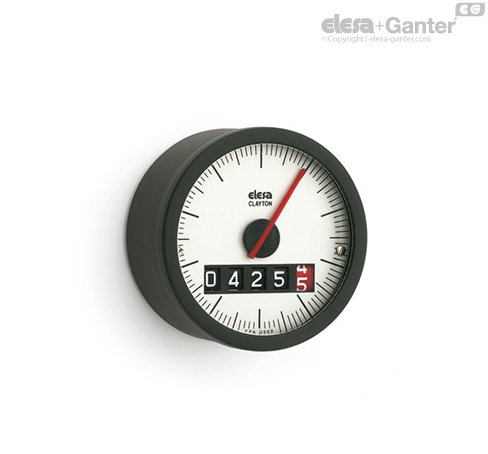

Pięciocyfrowy mechanizm wskaźnika położenia (cztery pola czarne i jedno czerwone) oraz zwiększająca dokładność odczytu czerwona wskazówka. Czerwone pola wskaźnika cyfrowego wskazują części dziesiętne podczas gdy wskazówka części setne.
Odczyt pokazuje bezwzględną wartość położenia, tzn.: odległość elementu regulowanego od punktu bazowego (0). Jeden obrót wskazówki odpowiada jednemu obrotowi wałka. Pełny obrót czerwonej wskazówki (czyli też wałka) odpowiada określonemu wskazaniu odczytu cyfrowego (patrz "wskazanie licznika cyfrowego po jednym obrocie czerwonej wskazówki").
Dokładność odczytu gwarantuje specjalne łożysko kulkowe.
Stopień ochrony IP
Całkowita szczelność, stopień ochrony IP 67, zgodnie z tabela IEC 529.
Informacje
Właściwości i zastosowania
Wskaźniki obrotów z napędem grawitacyjnym, mocuje się w osi poziomej lub odchylonej od poziomej o kąt max 60°. Pokrętła z wbudowanym wskaźnikiem obrotów posiadają mocowanie umożliwiające montaż na wałkach, zaś wskaźniki obrotów mocuje się w kołach ręcznych lub pokrętłach, które następnie należy zamocować na wałku.
Aby wybrać koło ręczne patrz tabela "możliwe kombinacje pokręteł / kół ręcznych i wskaźników".
Wykonania specjalne na życzenie
Wykonania specjalne na życzenie
- Bez wskazówki
- Czysta tarcza
- Tarcze ze specjalną podziałką, z logo lub innymi oznaczeniami
- Wypełnione parafiną, maksymalna temperatura pracy ciągłej 40°C
- Specjalny odczyt po jednym obrocie.
Instrukcja użytkowania
Instrukcja użytkowania
Wskaźniki są dostarczane z zamontowaną śrubą w tyle obudowy, zapobiegającą obrotowi mechanizmu w czasie transportu i przemieszczeniu wskazówek. Przed montażem wskaźnika w kole ręcznym należy wykręcić śrubę z gniazdem pod TORX®*T6 i zamocować w jej miejsce dostarczony element samoprzylepny, gwarantujący ochronę IP 67.
