PM-M.2000

Zestaw montażowy do profili

Właściwości i zastosowania

Zestaw PM-M.2000 umożliwia montaż uchwytu M.2000 lub M.2000-SWM w rowku teowym na profilach od rozmiaru 35 mm.

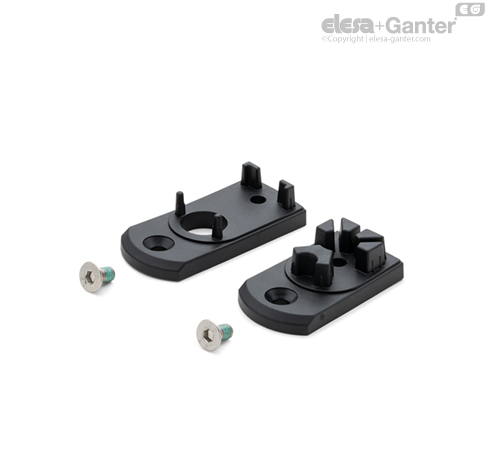

W zestawie znajdują się dwie śruby M6x12 z łbem stożkowym i gniazdem sześciokątnym do zamocowania płyt montażowych do uchwytu. Śruby te nie są dostępne po zamontowaniu uchwytu na profilu.

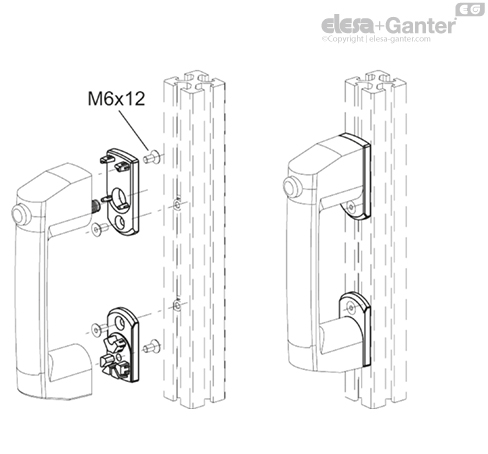

Instrukcja montażu

• Zamontuj płyty montażowe na uchwycie za pomocą śrub M6x12.

• Zamontuj uchwyt na profilu w żądanym położeniu za pomocą śrub M6 z łbem stożkowym (niedostarczane w komplecie) i odpowiednich nakrętek teowych, typu GN 51B  (niedostarczane w komplecie).

Dane techniczne

Wytrzymałość na rozciąganie i uderzenia: wartości F1, F2 oraz L1 i L2 wyszczególnione w tabeli, pochodzą z testów odpornościowych przeprowadzonych w określonych warunkach i temperaturze otoczenia.
