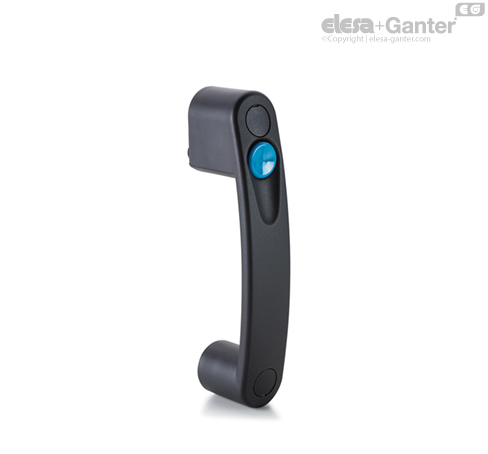

Specyfikacja
Materiał
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor szaro-czarny, wykończony na mat.
Przycisk
Jasnoniebieski technopolimer, wykończony na połysk.
Pokrywy śrub
Technopolimer, kolor szaro-czarny, wykończony na mat. Dostarczane zamontowane, zdejmowane za pomocą wkrętaka.
Wykonania standardowe
Wtopki z mosiądzu, otwory gwintowane, nieprzelotowe.

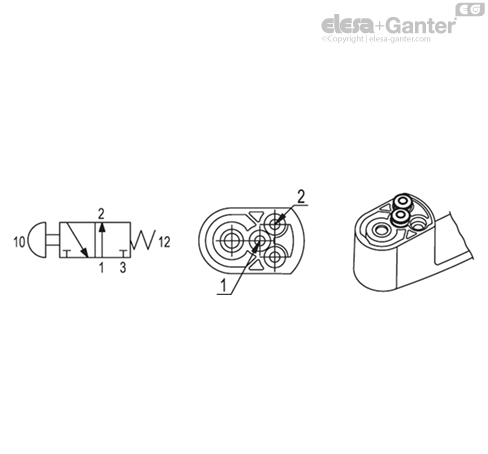

- EBR-PN-3/2-NO: zawór pneumatyczny jest normalnie otwarty. Wciśnięcie przycisku odcina napływ powietrza i powoduje odpływ powietrza do atmosfery.

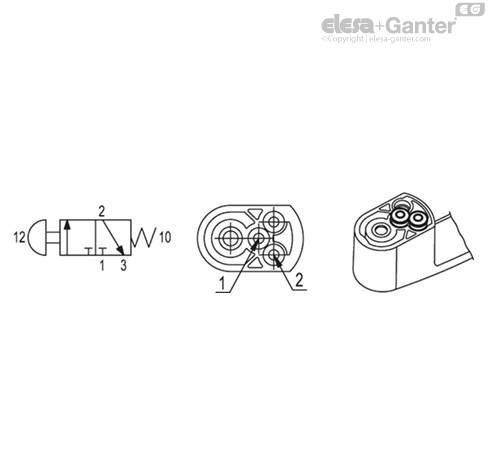

- EBR-PN-3/2-NC: zawór pneumatyczny jest normalnie zamknięty, a odpływ powietrza do atmosfery otwarty. Wciśnięcie przycisku powoduje odcięcie odpływu i jednocześnie napływ powietrza.

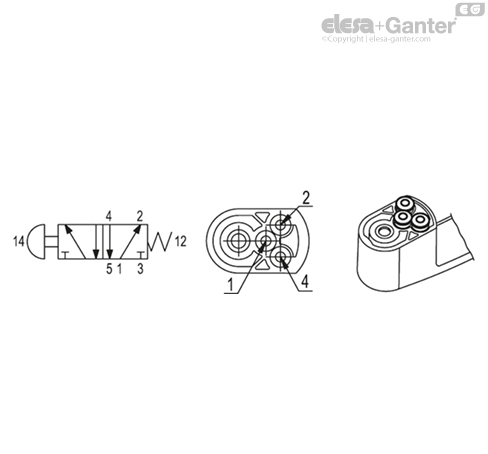

- EBR-PN-5/2: uruchomienie przycisku przełącza jednocześnie napływ i odpływ powietrza pomiędzy dwoma dostępnymi przyłączami.
Informacje
Działanie
Konstrukcja zaworu oparta jest na trzech złączach pneumatycznych, przystosowanych do współpracy z przewodami pneumatycznymi o średnicy 4mm.
Uchwyt posiada pneumatyczny zawór rozdzielający w wykonaniu (3/2) lub (5/2) sterowany mechanicznie. Siła potrzebna do uruchomienia przycisku jest niezależna od ciśnienia powietrza.
Uchwyt jest skonstruowany w taki sposób, że odprowadza powracające z układu powietrze wprost do atmosfery.
Uchwyt EBR-PN może być montowany z neutralnym uchwytem EBR.
| Parametry techniczne |
|---|
| Medium | Filtrowane powietrze |
| Ciśnienie pracy | 2 ÷ 10 bar |
| Temperatura pracy | -20° ÷ +80°C: suche powietrze 0° ÷ +80°C: powietrze z olejem |
| Przepływ znamionowy | 130 Nl/min (6 bar, swobodny wypływ) |
| Siła otwierająca zawór | 25 N (niezależnie od ciśnienia pracy) |
| Nominalna średnica przepływu powietrza | Ø 2.5 mm |
Dane techniczne
Wytrzymałość na rozciąganie i uderzenia: wartości F1, F2 oraz L1 i L2 wyszczególnione w tabeli, pochodzą z testów odpornościowych przeprowadzonych przy użyciu specjalistycznego urządzenia dynamometrycznego w określonych warunkach i temperaturze otoczenia.
