Specyfikacja
Materiał
Technopolimer na bazie polipropylenu (PP), o wysokiej odporności na promieniowanie UV, kolor czarny RAL 9005.
Wykonania standardowe
Dwa otwory mocujące pod śruby z łbem cylindrycznym lub sześciokątnym.
Temperatura pracy
Od -30 °C do +90 °C.
Informacje
Właściwości i zastosowania

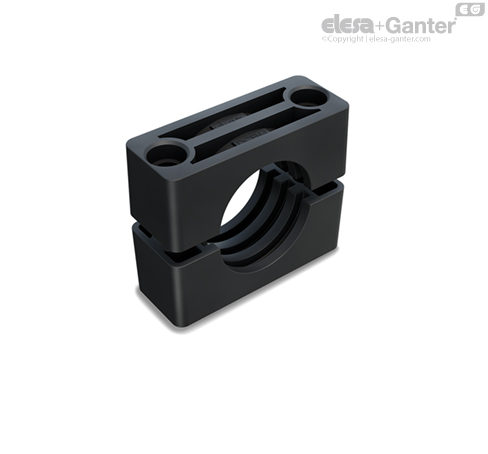

Korpusy obejm do rur zgodne z normą DIN 3015-2 (seria ciężka), umożliwiają sztywne mocowanie rur oraz tworzenie systemów rurowych do transportu cieczy lub gazów.
Norma ta definiuje między innymi grupy odniesienia, których numery odpowiadają konkretnym wymiarom gabarytowym korpusów obejm.
Tabela przedstawia zależność pomiędzy grupami określonymi w normie DIN 3015-2, a odpowiadającymi im grupami DCE-H.
Korpusy obejm DCE-H znajdują zastosowanie między innymi w hydraulice siłowej i służą do budowy układów, gdzie wymagana jest duża wytrzymałość mechaniczna oraz skuteczna redukcja drgań i hałasu.
Są wykorzystywane w sektorze kolejowym i morskim, zarówno na platformach offshore, jak i onshore.
Patrz Dane techniczne obejm do rur.
| Grupy dla normy DIN 3015-2 i odpowiadające im grupy DCE-H |
|---|
| Grupa DIN 3015-2 | 1 | 2 | 3 | 4 | 5 |
| Grupa DCE-H | 1 | 2 | 3 | 4 | 5 |
Wykonania specjalne na życzenie
Wykonania specjalne na życzenie
- Inne średnice otworu do mocowania przewodu
Akcesoria
Akcesoria
Do złożenia obejmy DCK-H:
- DCE-PL: płyty dolne do przyspawania.
