GN 1460
78711-R,20
78710-R,10
78712-R,50
lubGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
lubGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Stal nierdzewna AISI 304 NI
Tworzywo
Tworzywo
Smar do łożysk tocznych, zgodny z FDA (NSF H1)
Prowadnice teleskopowe GN 1460 są montowane pionowo i parami. Skok osiąga ≈ 100% długości nominalnej l1 (pełny wysuw).
Prowadnice teleskopowe są dostarczane w parach. Ze względu na konstrukcję mogą być montowane zamiennie po lewej lub prawej stronie. Wszystkie otwory montażowe są łatwo dostępne dzięki otworom pomocniczym. Pokazano jedynie otwory mocujące, mogą jednak występować inne otwory wynikające z procesu produkcji.
| l1 | a3 | a4 | a5 | a6 |
| 250 | 168 | 200 | - | - |
| 300 | 218 | 250 | - | - |
| 350 | 250 | 282 | - | - |
| 400 | 186 | 218 | 314 | 346 |
| 450 | 218 | 250 | 378 | 410 |
| 500 | 218 | 250 | 410 | 442 |
| 550 | 282 | 314 | 474 | 506 |
| 600 | 282 | 314 | 506 | 538 |
| 650 | 314 | 346 | 570 | 602 |
| 700 | 314 | 346 | 605 | 634 |
| 750 | 346 | 378 | 666 | 698 |
| 800 | 378 | 410 | 698 | 730 |

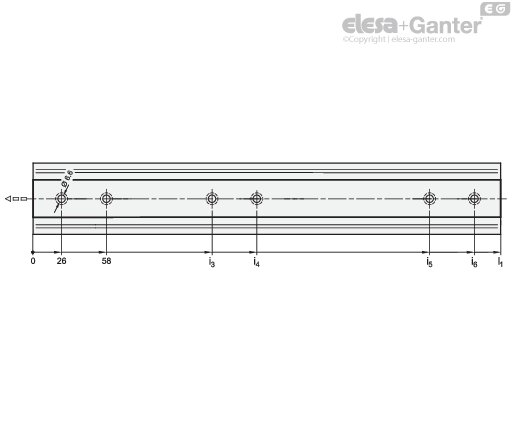

| l1 | i3 | i4 | i5 | i6 |
| 250 | 168 | 200 | - | - |
| 300 | 218 | 250 | - | - |
| 350 | 250 | 282 | - | - |
| 400 | 154 | 186 | 314 | 346 |
| 450 | 154 | 186 | 378 | 410 |
| 500 | 186 | 218 | 410 | 442 |
| 550 | 250 | 282 | 474 | 506 |
| 600 | 250 | 282 | 506 | 538 |
| 650 | 282 | 314 | 570 | 602 |
| 700 | 314 | 346 | 602 | 634 |
| 750 | 346 | 378 | 666 | 698 |
| 800 | 346 | 378 | 698 | 730 |
W celu poprawnego przeniesienia nominalnego obciążenia FS na elementy konstrukcyjne, wszystkie otwory montażowe pod śruby z łbem stożkowym w zewnętrznej oraz wewnętrznej szynie muszą zostać wykorzystane. Niezastosowanie się do tego zalecenia powoduje
zmniejszenie wyszczególnionych w tabeli obciążeń. Do mocowania prowadnic mogą być wykorzystane następujące śruby:
| Rodzaj – norma | Szyna zewnętrzna | Szyna wewnętrzna |
| Śruba z łbem stożkowym z gniazdem sześciokątnym DIN 7991 | M 5 | M 5 |
| Śruba z łbem stożkowym, Phillips DIN 965 | M 5 | M 5 |
| Śruba z łbem stożkowym, Phillips DIN 7997 | Rozmiar 5 | Rozmiar 5 |

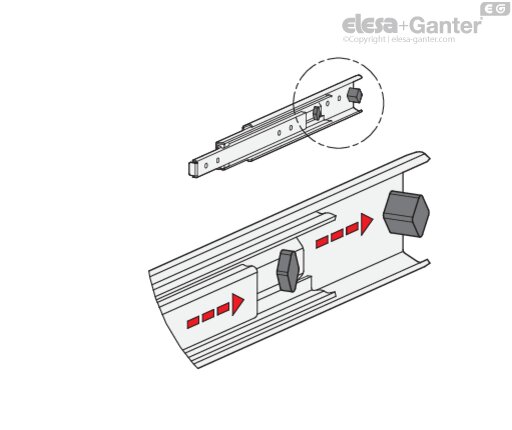

Ograniczniki gumowe typ F są stosowane w prowadnicach teleskopowych w celu wytłumienia uderzenia szyny w skrajnej pozycji. Ta funkcjonalność zmniejsza hałas i wpływa na zwiększenie żywotności. Ograniczniki zamocowane do szyn są częściowo niewidoczne, a ich współpraca jest uzależniona od kształtu, rodzaju materiału oraz jego twardości.
Gumowy ogranicznik przyjmuje również funkcję blokady, gdy jest w pozycji tylnego ogranicznika. Jest to odczuwalne poprzez lekki opór przy otwieraniu i zamykaniu prowadnicy.
W przypadku wystąpienia większego statycznego lub dynamicznego obciążenia działającego w kierunku wysuwu, powinno być ono zaabsorbowane przez osobne elementy ograniczające.
Prowadnice teleskopowe typ F posiadają dodatkowo system rozłączania szyn, umożliwiający całkowite rozdzielenie segmentów prowadnicy w obrębie pośredniej i wewnętrznej szyny. Funkcjonalność ta nie tylko ułatwia montaż. Umożliwia również szybki demontaż przesuwanego modułu, np. w celu przeprowadzenia konserwacji prowadnic lub elementów znajdujących się z tyłu.

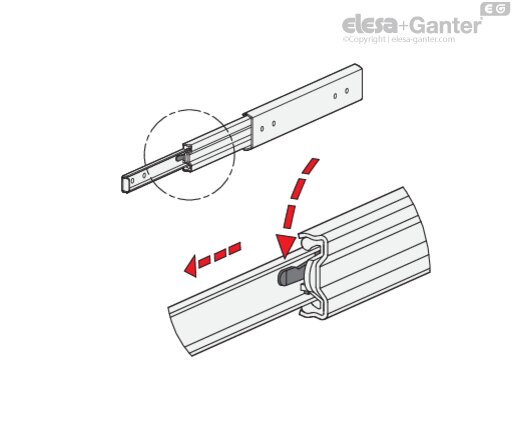

Prowadnica teleskopowa może być w szybki i łatwy sposób rozdzielona w pozycji wysuniętej, poprzez zadziałanie na dźwignię zwalniającą, która umożliwi demontaż wewnętrznej szyny od frontu.

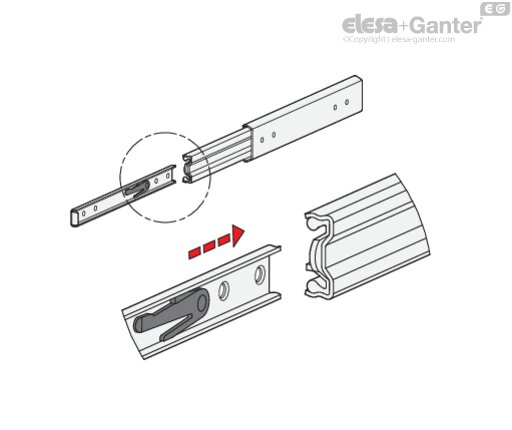

W celu ponownego montażu szyny koszyk łożyskowy musi zostać przesunięty do końcowej przedniej pozycji. Następnie, należy wprowadzić szynę wewnętrzną aż do jej końcowego położenia, w którym nastąpi jej ponowne automatyczne zatrzaśnięcie/spozycjonowanie.
Bezpieczne usytuowanie mechanizmów umożliwiających rozłączanie szyn zapobiega ich przypadkowemu rozłączeniu.
