Łączniki rozprężne do profili kwadratowych

Właściwości i zastosowania

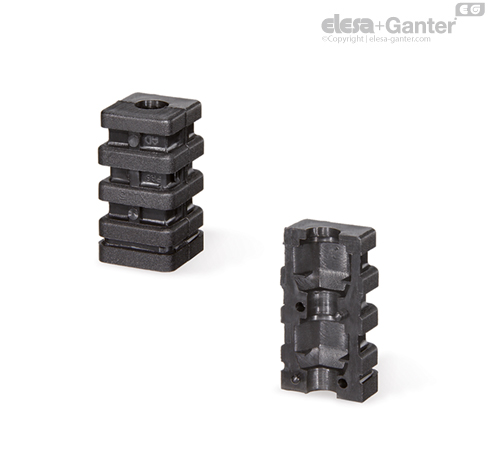

Wkładkę składa się poprzez wciśnięcie kołków umieszczonych na jednej jej części w gniazda drugiej. Dwa wgłębienia wewnątrz korpusu przeznaczone są na nakrętkę sześciokątną lub śrubę z łbem sześciokątnym. Dzięki stożkowemu kształtowi wgłębienia, łącznik wywiera nacisk na wewnętrzne ściany profilu, poprzez dokręcenie śruby lub nakrętki, zapewniając w ten sposób wytrzymałość na rozciąganie połączenia. Wytrzymałość na rozciąganie takiego połączenia uzależniona jest od tolerancji wymiaru profilu, chropowatości powierzchni wewnątrz profilu oraz zastosowanego momentu dokręcania. Łącznik nie posiada kołnierza i pozwala na łączenie profili kwadratowych z innymi elementami.

Montaż polega na wsunięciu łącznika w profil, bez konieczności użycia dodatkowych narzędzi. Łącznik może być rozbierany i składany wielkokrotnie.

Montaż profilu rurowego i łącznika

Może być wykonany alternatywnie:

• Śrubami z łbem sześciokątnym DIN 933, o wymiarach podanych w tabeli.
• Nakrętkami sześciokątnymi DIN 934, o wymiarach podanych w tabeli.
• Nakrętkami samohamownymi DIN 985, o wymiarach podanych w tabeli.

Wykonania specjalne na życzenie

Łącznik zmontowany ze śrubą lub nakrętką.
