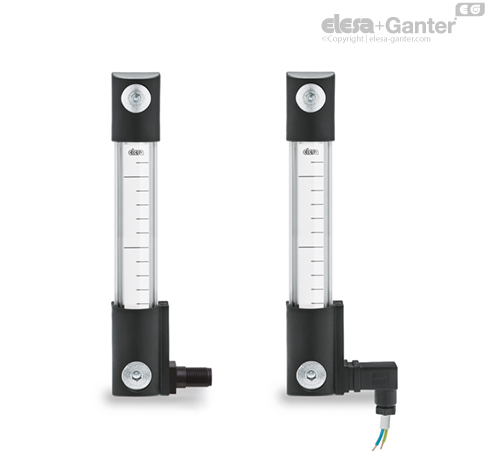

HCK-S

Elektryczne wskaźniki poziomu cieczy

Właściwości i zastosowania

Wskaźnik poziomu HCK-S z bocznym złączem umożliwia reakcję czujnika przy niższym poziomie cieczy w zbiorniku.

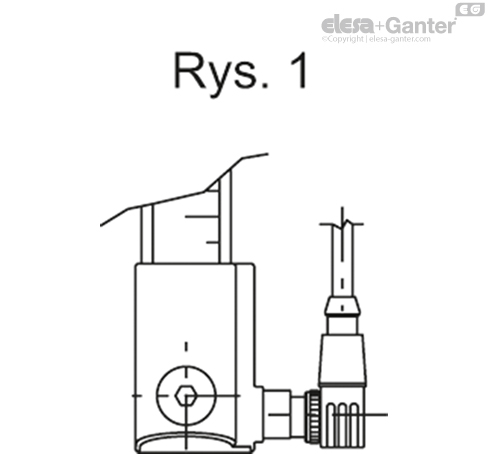

W przypadku użycia przewodu z wtyczką kątową 90°, kierunek wyjścia przewodu pokazano na rys.1.

Dane techniczne

Testy przeprowadzone w laboratorium przy stosowaniu oleju mineralnego typ CB68 (zgodnie z ISO 3498) przy temp. 23°C dla HCK oraz oleju mineralnego typ CB68 (zgodnie z ISO 3498), wody lub cieczy na bazie wody i glikolu (50%) dla HCK-GL, wykazały wytrzymałość wskaźników na ciśnienie powyżej 35 bar.

W celu sprawdzenia możliwości zastosowania wskaźnika z innymi olejami lub cieczami lub w innych warunkach ciśnienia i temperatury, należy skontaktować się z działem technicznym ELESA+GANTER Polska.

Zalecamy przetestowanie produktu w rzeczywistych warunkach pracy.



Sposób działania czujnika temperatury maksymalnej

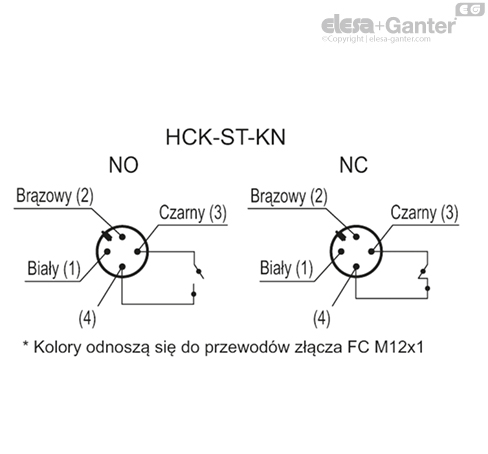

• NO: obwód elektryczny zamyka się, gdy ciecz osiągnie temperaturę 80°C.

• NC: obwód elektryczny otwiera się, gdy ciecz osiągnie temperaturę 80°C.

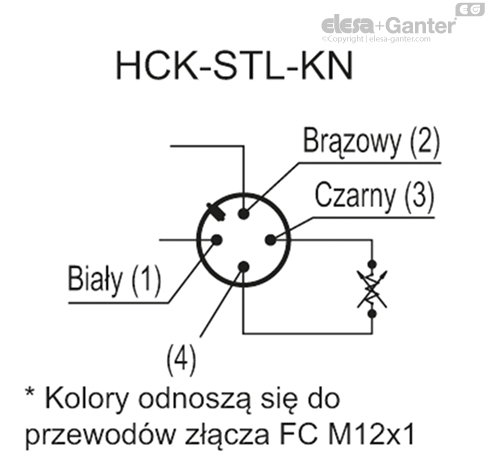

Działanie elektrycznego czujnika temperatury (STL)

Zadaniem czujnika temperatury jest pomiar zmienności rezystancji elementu platynowego opornika: 100 ohm = 0°C, 138.4 ohm = 100°C.

Wykres zmiany impedancji opornika w zależności od temperatury przedstawia się w przybliżeniu liniowo np. dla zakresu pomiaru 0° do 100°C, odchyłka przy 50°C wynosi 0.4°C.

Dla precyzyjnego pomiaru konieczne jest ustawienie liniowe rezystancji dla prawidłowego odczytu temperatury. Najbardziej aktualną definicję zależności między rezystancją a temperaturą podaje International Temperature Standard 90 (ITS-90). Zależność między rezystancją a temperaturą, osiągnięta w testach laboratoryjnych, mierząca bezpośrednio wartość rezystancji w obwodzie jest ukazana na wykresie. Sugerujemy takie ustawienie systemu, aby kompensować zarówno rozpraszanie ciepła, jak i rezystancję przewodu.

Zmiana temperatury o 1°C powoduje zmianę rezystancji czujnika o 0,384 Ω. W związku z tym nawet mały błąd pomiaru rezystancji (na przykład, gdy rezystancja kabli podłączonych do czujnika nie została uwzględniona) skutkuje poważnym błędem pomiaru temperatury.

Z powodu niskich wartości sygnałów ważne jest by utrzymać wszystkie kable sygnałowe z dala od przewodów elektrycznych, silników, aparatury rozdzielczej i innych urządzeń, które mogą emitować zakłócenia magnetyczne lub elektryczne. Użycie kabla ekranowanego, z uziemionym ekranem na jednym końcu, może pomóc zredukować zakłócenia.

Ponadto, jeśli używane są długie kable połączeniowe, należy sprawdzić, czy sygnał pomiarowy jest w stanie pokonać ich oporność.

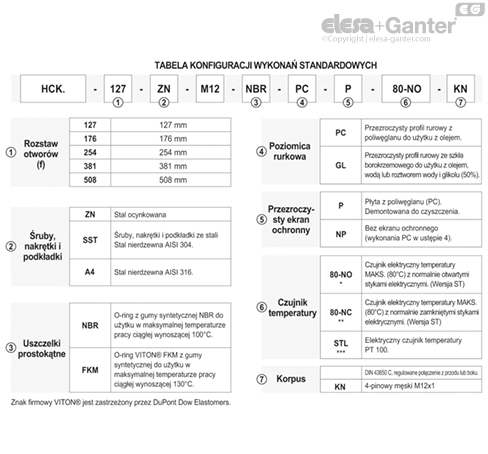

Wykonania specjalne na życzenie

• Rura poziomu cieczy z przezroczystego metakrylanu metylu (PMMA) do maks. temp. 70°C.

• Wskaźniki z zakresem odczytu poziomu (l2) do 1429 mm i rozstawem otworów mocujących (f) do 1500 mm.

• Pierścienie uszczelniające ze specjalnych materiałów w zależności od potrzeb klienta.

• Specjalna śruba z zaślepką z niklowanego mosiądzu, do zamocowania na dole wskaźnika, w celu ułatwienia konserwacji maszyny wymagającej odłączenia wskaźnika.

Akcesoria

FC.M12x1: przewód z wtyczką żeńską M12 - 4 pinową.

Instrukcja montażu złącza DIN 43650C

• Wymontować złącze ze wskaźnika wykręcając śrubę montażową. Odłączyć uchwyt styków i odkręcić dławik.

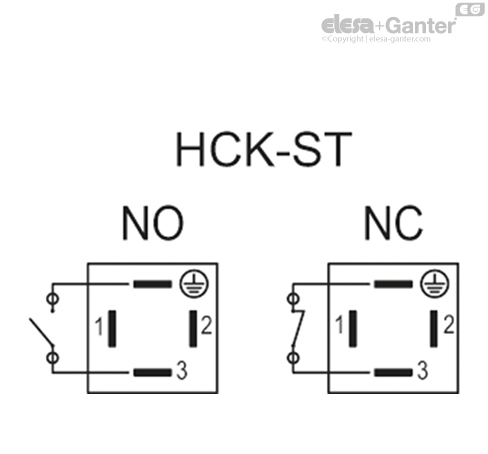

• a) HCK-ST: Wsunąć kabel do wtyku (standardowy wtyk) i podłączyć przewody do zacisków 3 i uziemienia (4) do obsługi czujnika temperatury MAKS.

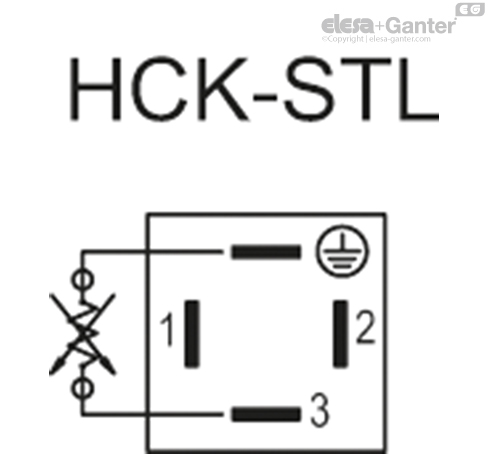

• b) HCK-STL: Wsunąć kabel przez dławik i podłączyć przewody do zacisków 3 i uziemienia (4) do obsługi czujnika temperatury.

• Wcisnąć uchwyt styków do wtyku w wymaganej pozycji.

• Zamontować wtyk na wskaźniku poziomu, dokręcić śrubę montażową, a następnie dławik.
