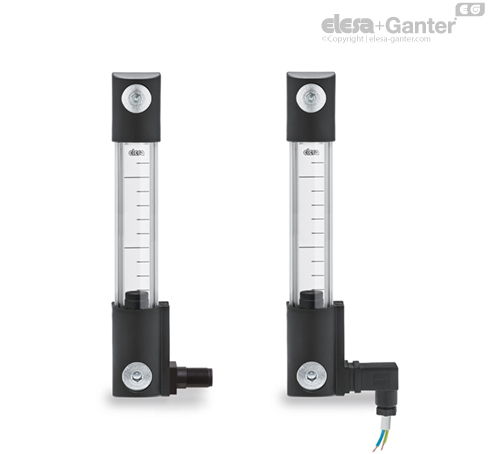

Kolumnowe wskaźniki poziomu
Z czujnikiem poziomu minimalnego
Z czujnikiem poziomu minimalnego
Specyfikacja
Informacje
Właściwości elektryczne
Inne wykonaniaAkcesoriaInstrukcja użytkowania
Specyfikacja
Uchwyty
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny.
Osłona
Aluminium, kolor naturalny.
Skalowany ekran kontrastowy
Polakierowane na biało aluminium, może być wyjęty przed montażem w celu naniesienia na jego powierzchnię znaczników poziomu lub tekstu.
Pływak
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wbudowany element magnetyczny powodujący zamknięcie lub otwarcie obwodu elektrycznego czujnika, gdy poziom cieczy spadnie poniżej minimum. Próg alarmowy umieszczony jest ok. 55 mm powyżej osi dolnej śruby (dla oleju mineralnego typu CB68, zgodnie z ISO 3498 przy temperaturze 23º).
Tuleje dystansowe
Z technopolimeru na bazie poliamidu (PA). Istotne w przypadkach, kiedy zbiornik jest wykonany z materiału ferromagnetycznego, w celu uniknięcia wzajemnego oddziaływania pomiędzy magnesem a metalową ścianką zbiornika.
Wbudowane złącze z wtykiem męskim
Całkowicie wodoszczelne z przekaźnikiem (kontaktron) z dwoma (wersja NO i NC) lub trzema (wersja SW) pinami.
- Złącze DIN 43650C, ze wzmocnionego włóknami szklanymi technopolimeru na bazie poliamidu (PA), kolor czarny.
- Wtyk 4-pinowy M12x1, z gwintem ze wzmocnionego włóknami szklanymi technopolimeru na bazie poliamidu (PA), certyfikowanego jako samogasnący wg normy UL-94-V0, kolor czarny wykończony na mat.
Wskazówki dotyczące montażu patrz Ostrzeżenia.
Wtyk żeński (tylko do złącza DIN 43650C)
Z wbudowanym dławikiem i gniazdem dla uchwytu styków. Frontowe lub boczne wyprowadzenie przewodów. Zapewnia odporność na kurz i wodę (stopień ochronny IP 65 zgodnie z tabelą EN 60529).

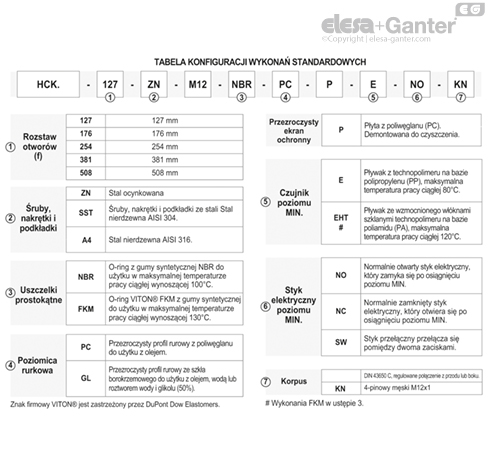

Wykonania standardowe
Zobacz tabelę konfiguracji.
Informacje
Właściwości i zastosowania
Wskaźnik poziomu HCK-E z bocznym złączem umożliwia reakcję czujnika przy niższym poziomie cieczy w zbiorniku.

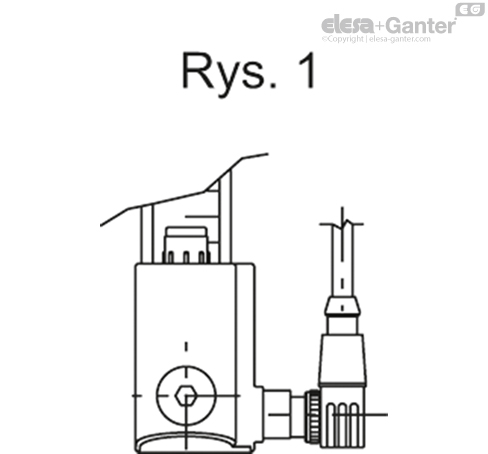

W przypadku użycia przewodu z wtyczką kątową 90°, kierunek wyjścia przewodu pokazano na rys.1.
Dane techniczne
Testy przeprowadzone w laboratorium przy stosowaniu oleju mineralnego typ CB68 (zgodnie z ISO 3498) przy temp. 23°C dla HCK oraz oleju mineralnego typ CB68 (zgodnie z ISO 3498), wody lub cieczy na bazie wody i glikolu (50%) dla HCK-GL, wykazały wytrzymałość wskaźników na ciśnienie powyżej 35 bar.
Aby sprawdzić możliwość zastosowania z cieczami innymi niż oleje mineralne lub w innych warunkach ciśnienia i temperatury, należy skontaktować się z działem technicznym ELESA+GANTER.
Zalecamy przetestowanie produktu w rzeczywistych warunkach pracy.
Właściwości elektryczne
Sposób działania czujnika poziomu minimalnego.

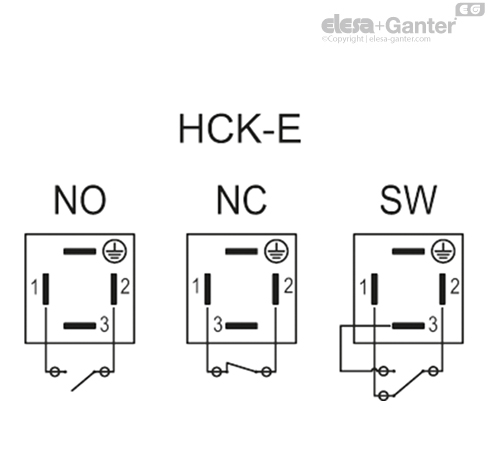

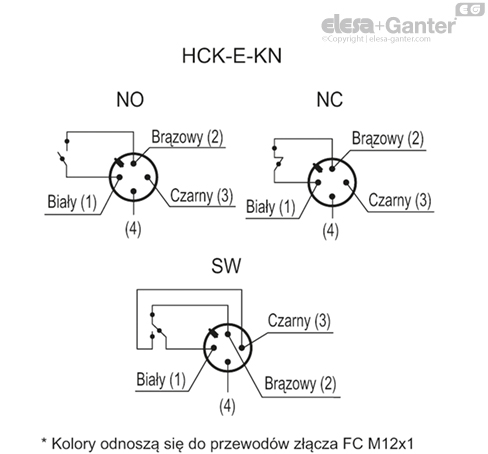

- NO: obwód elektryczny zamyka się, gdy zostanie osiągnięty poziom minimalny cieczy.
- NC: obwód elektryczny otwiera się, gdy zostanie osiągnięty poziom minimalny cieczy.
- SW ze stykiem przełączającym: styk przełącza się między dwoma terminalami.
| HCK-E - HCK-E-KN | ||
| Właściwości elektryczne | Czujnik poziomu MIN. | |
| System zasilania | AC/DC | |
| Obwody elektryczne | NO normalnie otwarty NC normalnie zamknięty SW styk przełączający | |
| Maksymalne napięcie | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140Vac, 150 Vdc | ||
| SW: 140Vac, 150 Vdc | ||
| 30 Vac, 30 Vdc | KN | |
| Zakres napięcia (wykonanie KN) | <30 Vac, <30 Vdc | |
| Maksymalny prąd przełączania | 1 A | |
| Maksymalne natężenie prądu | NO: 1.2A NC: 2A SW: 2A | |
| Maksymalna moc pozorna | NO: 10 Va NC: 20 Va SW: 20 Va | |
| Dławik kablowy (tylko HCK-E) | Pg 7 (dla przewodów Ø 6 lub 7 mm) | |
| Przekrój przewodów (tylko HCK-E) | Maks. 1.5 mm2 | |
| Wtyk (tylko HCK-E-KN) | M12x1 | |
| Nie montować wskaźnika w bliskości pól magnetycznych | ||
Inne wykonania
Wykonania specjalne na życzenie
- Rura poziomu cieczy z przezroczystego metakrylanu metylu (PMMA) do maks. temp. 70°C.
- Pływak z technopolimeru na bazie poliamidu (od HCK.127), kolor czerwony.
- Pływak z NBR (od wielkości HCK.176) w kolorze czarnym ze spiralą ze stali AISI 316, dla zastosowań specjalnych, lepkie ciecze, wysokie temperatury.
- Wskaźniki z zakresem odczytu poziomu (l2) do 1429 mm i rozstawem otworów mocujących (f) do 1500 mm.
- Pierścienie uszczelniające ze specjalnych materiałów w zależności od potrzeb klienta.
- Specjalna śruba z zaślepką z niklowanego mosiądzu, do zamocowania na dole wskaźnika, w celu ułatwienia konserwacji maszyny wymagającej odłączenia wskaźnika.
Instrukcja użytkowania
Instrukcja montażu złącza DIN 43650C
- Wymontować złącze ze wskaźnika wykręcając śrubę montażową. Odłączyć uchwyt styków i odkręcić dławik.
- Wsunąć kabel przez dławik i podłączyć przewody do zacisków 1 i 2 (wersje NO i NC) lub 1, 2, 3 (wersja SW) w uchwycie styku. Wcisnąć uchwyt styków do obudowy wtyku w wymaganej pozycji.
- Zamontować wtyk na wskaźniku poziomu, dokręcić śrubę montażową, a następnie dławik.
