Specyfikacja
Materiał

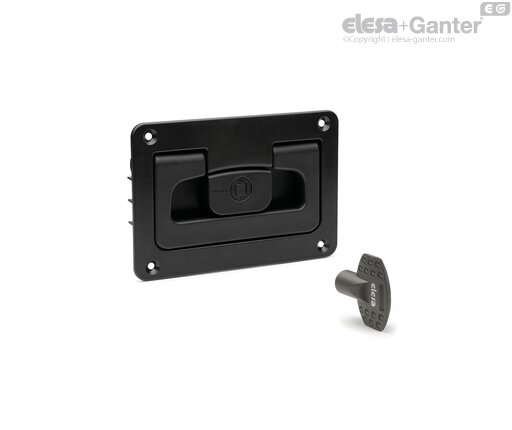

Korpus z otworami przelotowymi na śruby z łbem stożkowym i rękojeść; wykonanie z technopolimeru na bazie poliamidu wzmocnionego włóknami szklanymi (PA), kolor czarny RAL 9005 (C9) lub szary RAL 7040 (C33), wykończony na mat.
Klucz z technopolimeru na bazie poliamidu (PA), kolor szaro-czarny.
Sworzeń obrotowy i sprężyny powrotne
Sworzeń i sprężyny ze stali nierdzewnej
Mechanizm blokujący rękojeść
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny lub szary.
Sprężyna i śruby ze stali nierdzewnej.
Zamek ćwierćobrotowy do urządzeń elektrycznych (QE) z gniazdem na klucz kwadratowy (Q).
Informacje
Właściwości i zastosowania
Produkt opracowano tak, aby zapobiegał przypadkowemu otwarciu rękojeści w sytuacjach, w których może ona przeszkadzać, na przykład w przypadku montażu podłogowego.
Gniazdo na klucz kwadratowy posiada nakładkę ochronną, która zapobiega gromadzeniu się brudu lub cieczy.
Dane techniczne
Wytrzymałość: Podane w tabeli wartości siły w zakresie podnoszenia (F1), ciągnięcia (F2) i ugięcia (F3), uzyskano podczas trwałej deformacji za pomocą dedykowanego urządzenia dynamometrycznego w warunkach testowych oraz w temperaturze pokojowej.
Instrukcja użytkowania
Instrukcja użytkowania

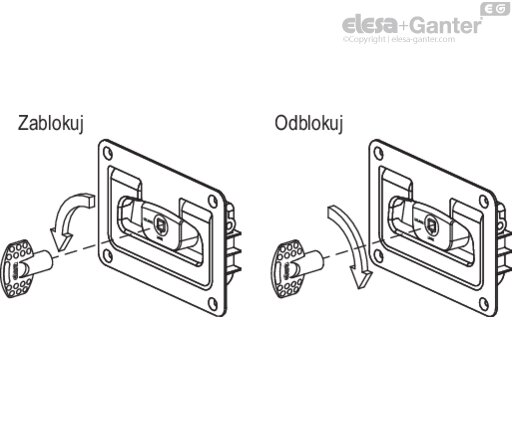

Blokowanie: przy rękojeści ustawionej w pozycji zamkniętej, włożyć klucz do wyznaczonego gniazda, następnie lekko nacisnąć i obrócić go o 90° w lewo.
Odblokowywanie: włożyć klucz do wyznaczonego gniazda, lekko nacisnąć i obrócić go o 90° w prawo.
Instrukcja montażu

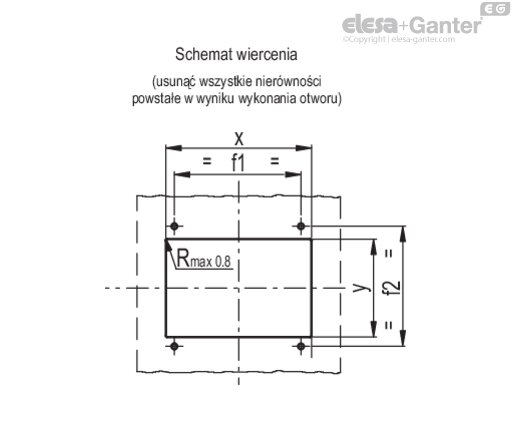

Wykonać otwór w panelu zgodnie ze schematem.
| x | y | f1 | f2 |
| 135+0,2 | 65+0,2 | 118±0,1 | 79±0,1 |
