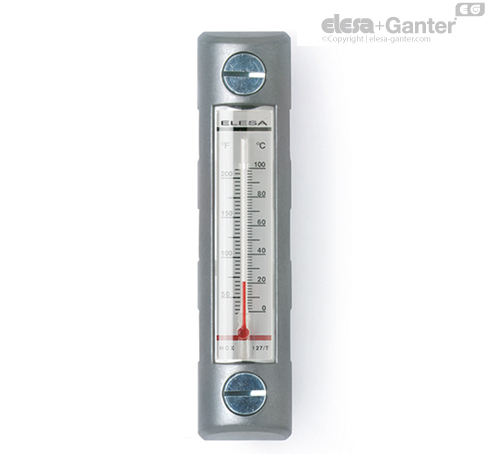

Specyfikacja
Korpus
Przezroczysty technopolimer na bazie poliamidu (PA-T/AR), wysoce odporny na uderzenia, rozpuszczalniki, oleje z dodatkami, węglowodory alifatyczne i aromatyczne, benzynę, naftę, estry fosforowe oraz mieszaniny i detergenty zawierające alkohol. Duża odporność na promieniowanie UV
Osłona ochronna
Stop cynku, powierzchnia piaskowana.
Śruby, nakrętki i podkładki
Stal ocynkowana
Uszczelki
Guma syntetyczna NBR. Płaskie, stopniowane pierścienie do uszczelnienia ścianek zbiornika oraz pierścienie O-Ring pod łbami śrub.
W celu uzyskania optymalnego uszczelnienia podkładkami O-ring, chropowatość powierzchni powinna wynosić Ra = 3 µm.
Ekran kontrastowy
Polakierowane na biało aluminium, wsuwane za tylną ściankę wskaźnika dla uniknięcia bezpośredniego kontaktu z cieczą.
Istnieje możliwość wyjęcia przed montażem w celu naniesienia znaczników i ew. napisów (np. MIN-MAKS).
Termometru
Wbudowany termometr umożliwiający odczyt temperatury.
Maksymalna temperatura pracy ciągłej
90°C (z olejem).
Informacje
Właściwości i zastosowania
Wykorzystanie spawania ultradźwiękowego do połączenia elementów korpusu, gwarantuje absolutną szczelność wskaźnika.
Odczyt poziomu i temperatury powiększony, dzięki kształtowi korpusu dającego efekt soczewki.
Otwory w osłonie ochronnej gwarantują widoczność poziomu cieczy nawet z pozycji bocznej.
Uderzenia są absorbowane poprzez osłonę, a następnie przenoszone bezpośrednio na ścianę zbiornika.
Dane techniczne
W testach laboratoryjnych prowadzonych w temperaturze 23°C, z użyciem oleju mineralnego do układów hydraulicznych typ CB68 (według normy ISO 3498), spoiny wskaźników wytrzymały ciśnienie do 13 bar.
W celu sprawdzenia możliwości zastosowania wskaźnika z innymi olejami lub cieczami lub w innych warunkach ciśnienia i temperatury, należy skontaktować się z działem technicznym ELESA+GANTER Polska.
Zalecamy przetestowanie produktu w rzeczywistych warunkach pracy.
Akcesoria
Akcesoria
Gdy nakrętki nie mogą być zamocowane od wewnątrz zbiornika, a ściany nie są wystarczająco grube, zamontować za pomocą załączonego kompletu śrub oraz Zestaw do szybkiego montażu.
