Specyfikacja
Materiał
Przezroczysty technopolimer na bazie poliamidu (PA-T), wysoce odporny na uderzenia, rozpuszczalniki, oleje z dodatkami, węglowodory alifatyczne i aromatyczne, benzynę, naftę, estry fosforowe.
Należy unikać kontaktu z alkoholem i detergentami zawierającymi alkohol.
Śruby, nakrętki i podkładki
Stal ocynkowana
Pierścienie uszczelniające
O-ring z gumy syntetycznej NBR.
W celu uzyskania optymalnego uszczelnienia podkładkami O-ring, chropowatość powierzchni powinna wynosić Ra = 3 µm.
Pływak
Ebonit, kolor czarny.
Ekran kontrastowy
Polakierowane na biało aluminium, wsuwane za tylną ściankę wskaźnika dla uniknięcia bezpośredniego kontaktu z cieczą.
Istnieje możliwość wyjęcia przed montażem w celu naniesienia znaczników i ew. napisów (np. MIN-MAKS).
Montaż
Gdy nakrętki nie mogą być zamocowane od wewnątrz zbiornika, a ściany nie są wystarczająco grube, zamontować za pomocą załączonego kompletu śrub oraz Zestaw do szybkiego montażu-.
Maksymalna temperatura pracy ciągłej
90°C (z olejem).
Informacje
Właściwości i zastosowania

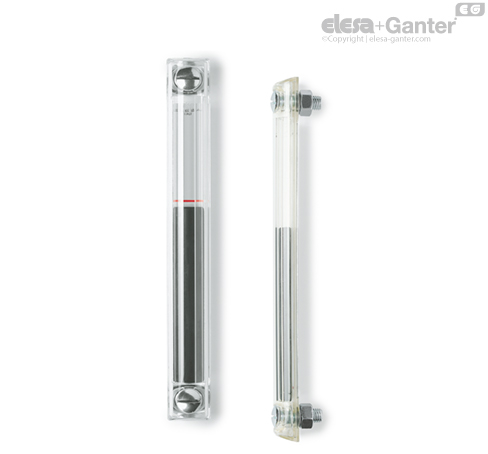

W kolumnowych wskaźnikach HCX-LT, poziom cieczy wskazuje pływak. Tego typu wskaźniki stosowane są np. w sytuacjach, gdy ze względów konstrukcyjnych odczyt z przodu nie jest możliwy.
Pływak z tworzywa sztucznego jest przesuwany w górę przez ciecz znajdującą się w zbiorniku, co umożliwia odczyt poziomu cieczy.
Jeśli pojawi się czerwona linia na ekranie kontrastowym, poziom cieczy spadł poniżej dopuszczalnego poziomu (minimalny poziom cieczy = m).
Wykorzystanie spawania ultradźwiękowego do połączenia elementów korpusu, gwarantuje absolutną szczelność wskaźnika.
Maksymalna widoczność poziomu płynu nawet z pozycji bocznej.
Specjalny kształt korpusu daje efekt soczewki, polepszający widoczność poziomu płynu.
Dane techniczne
W testach laboratoryjnych prowadzonych w temperaturze 23°C , z użyciem oleju mineralnego do układów hydraulicznych typ CB68 (według normy ISO 3498), spoiny wskaźników wytrzymały ciśnienie do 12 bar.
W celu sprawdzenia możliwości zastosowania wskaźnika z innymi olejami lub cieczami lub w innych warunkach ciśnienia i temperatury, należy skontaktować się z działem technicznym ELESA+GANTER Polska.
Zalecamy przetestowanie produktu w rzeczywistych warunkach pracy.
Instrukcja montażu
Instrukcja montażu
Aby zapewnić właściwy montaż wskaźnika, prosimy zastosować się do poniższych instrukcji:
- Poziom cieczy w zbiorniku ustawić na minimum.
- Wywiercić dwa otwory w ściance zbiornika. Oś niższego otworu powinna się znaleźć w odległości "m" (patrz tabela) poniżej minimalnego poziomu cieczy.
Jest to poziom przy którym pływak zaczyna się podnosić.
Wartość "m" jest skalkulowana dla gęstości oleju 875 Kg/m³ przy 15°C.
Jeśli pojawi się czerwona linia na ekranie kontrastowym, poziom cieczy spadł poniżej dopuszczalnego poziomu minimum.
