HCV-S

Kolumnowe wskaźniki poziomu

Właściwości i zastosowania

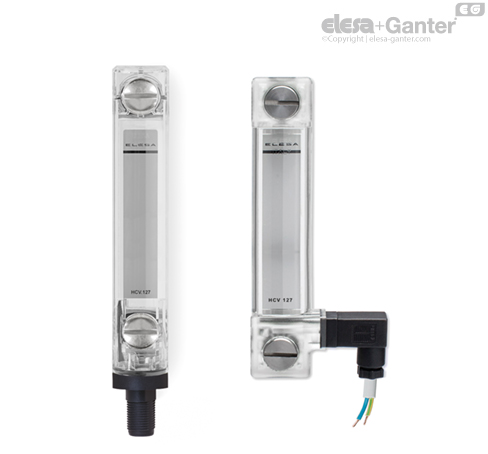

Kolumnowe wskaźniki poziomu HCV-S umożliwiają wizualne sprawdzenie poziomu cieczy.

Wskaźniki HCV-ST zapewniają również sygnał elektryczny po osiągnięciu temperatury maksymalnej (80°C).

Wskaźniki HCV-STL zapewniają analogowy sygnał elektryczny temperatury oleju.

Boczne usytuowanie przyłącza we wskaźnikach HCV-E umożliwia reakcję czujnika przy niższym poziomie cieczy w zbiorniku.

Wykorzystanie spawania ultradźwiękowego do połączenia elementów korpusu, gwarantuje absolutną szczelność wskaźnika.

Maksymalna widoczność poziomu płynu nawet z pozycji bocznej.

Specjalny kształt korpusu daje efekt soczewki, polepszający widoczność poziomu płynu.

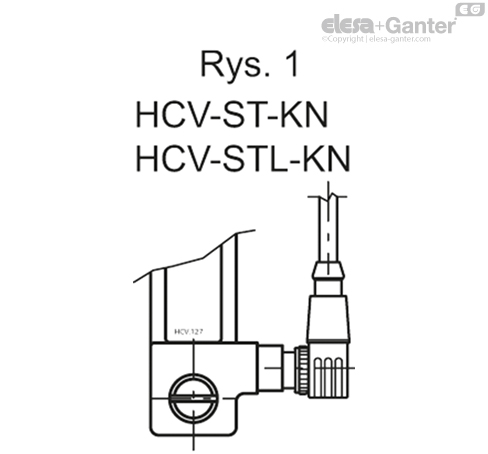

W przypadku użycia przewodu z wtyczką kątową 90°, kierunek wyjścia przewodu pokazano na rys.1.

Dane techniczne

W testach laboratoryjnych prowadzonych w temperaturze 23°C, z użyciem oleju mineralnego do układów hydraulicznych typ CB68 (według normy ISO 3498), spoiny wskaźników wytrzymały ciśnienie: do 18 bar (HCV.76), 18 bar (HCV.127), 12 bar (HCV.254).

W celu sprawdzenia możliwości zastosowania wskaźnika z innymi olejami lub cieczami lub w innych warunkach ciśnienia i temperatury, należy skontaktować się z działem technicznym ELESA+GANTER Polska.

Zalecamy przetestowanie produktu w rzeczywistych warunkach pracy.



Sposób działania czujnika

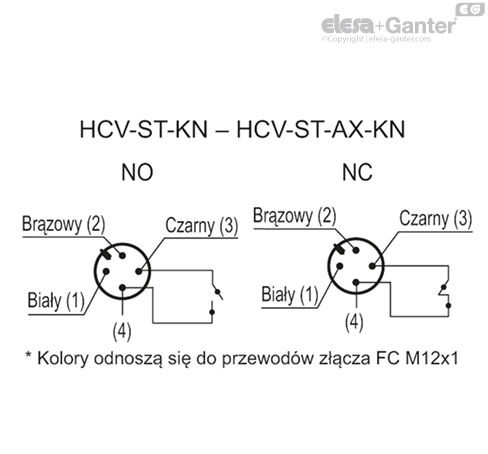

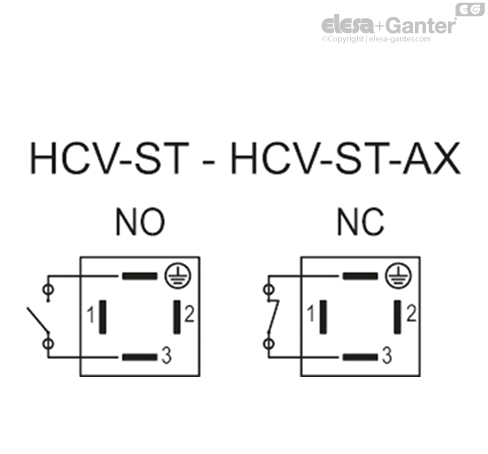

• NO: Obwód elektryczny zamyka się , gdy zostanie osiągnięta maksymalna temperatura cieczy 80°C.

• NC: Obwód elektryczny otwiera się, gdy zostanie osiągnięta maksymalna temperatura cieczy 80°C.

Działanie elektrycznego czujnika temperatury (STL)

Zadaniem czujnika temperatury jest pomiar zmienności rezystancji elementu platynowego opornika: 100 ohm = 0°C, 138.4 ohm = 100°C.

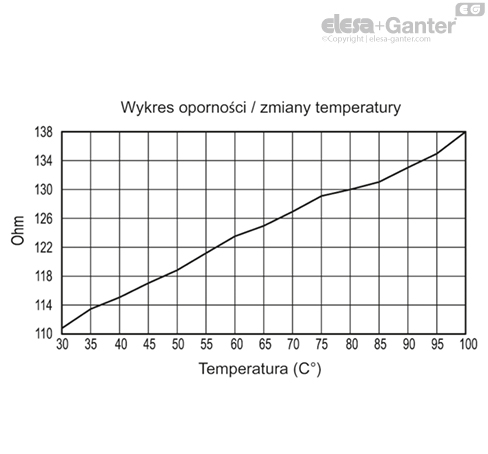

Wykres zmiany impedancji opornika w zależności od temperatury przedstawia się w przybliżeniu liniowo np. dla zakresu pomiaru 0° do 100°C, odchyłka przy 50°C wynosi 0.4°C.

Dla precyzyjnego pomiaru konieczne jest ustawienie liniowe rezystancji dla prawidłowego odczytu temperatury. Najbardziej aktualną definicję zależności między rezystancją a temperaturą podaje International Temperature Standard 90 (ITS-90). Zależność między rezystancją a temperaturą, osiągnięta w testach laboratoryjnych, mierząca bezpośrednio wartość rezystancji w obwodzie jest ukazana na wykresie. Sugerujemy takie ustawienie systemu, aby kompensować zarówno rozpraszanie ciepła, jak i rezystancję przewodu.

Zmiana temperatury o 1°C powoduje zmianę rezystancji czujnika o 0,384 Ω. W związku z tym nawet mały błąd pomiaru rezystancji (na przykład, gdy rezystancja kabli podłączonych do czujnika nie została uwzględniona) skutkuje poważnym błędem pomiaru temperatury.

Z powodu niskich wartości sygnałów ważne jest by utrzymać wszystkie kable sygnałowe z dala od przewodów elektrycznych, silników, aparatury rozdzielczej i innych urządzeń, które mogą emitować zakłócenia magnetyczne lub elektryczne. Użycie kabla ekranowanego, z uziemionym ekranem na jednym końcu, może pomóc zredukować zakłócenia.

Ponadto, jeśli używane są długie kable połączeniowe, należy sprawdzić, czy sygnał pomiarowy jest w stanie pokonać ich oporność.











Wykonania specjalne na życzenie

• Kolumnowe wskaźniki poziomu cieczy ze śrubami, podkładkami i nakrętkami ze stali nierdzewnej.

• Wskaźniki poziomu HCV.76 ze śrubami M12.

• Kolumnowe wskaźniki poziomu przeznaczone do pracy z cieczami na bazie alkoholu.

• Wskaźniki z przezroczystego technopolimeru odpornego na promieniowanie UV.

• Czujnik temperatury maksymalnej ustawiony na 70°C lub 90°C.

Akcesoria

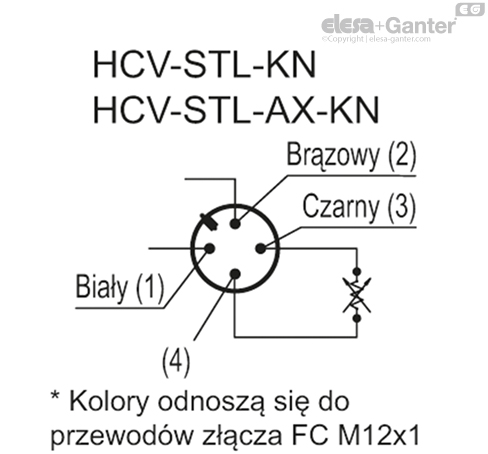

FC.M12x1: przewód z wtyczką żeńską M12 - 4 pinową.

Instrukcja montażu złącza DIN 43650C

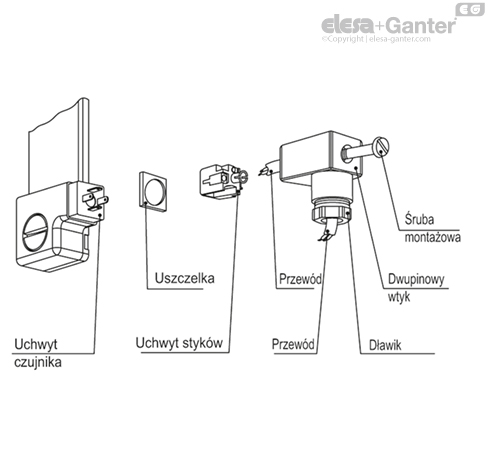

• Wymontować złącze ze wskaźnika wykręcając śrubę montażową. Odłączyć uchwyt styków i odkręcić dławik.

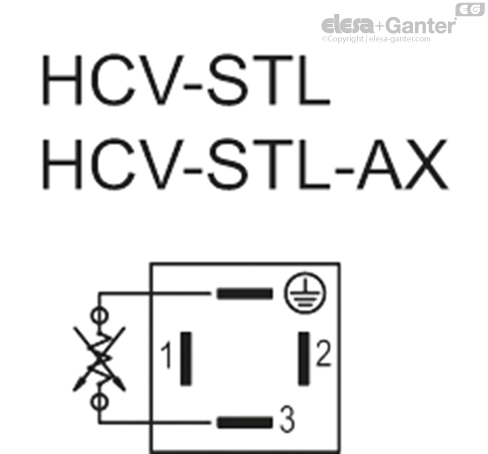

• Wsunąć kabel przez dławik i podłączyć przewody do zacisków 3 i uziemienia (4) w uchwycie styków.

• Wcisnąć uchwyt styków do wtyku w wymaganej pozycji.

• Zamontować wtyk na wskaźniku poziomu, dokręcić śrubę montażową, a następnie dławik.
