HCV-E-S
HCV-E-S
Kolumnowe wskaźniki poziomu
Z czujnikiem poziomu MIN, czujnikiem temperatury, przezroczysty technopolimer
Z czujnikiem poziomu MIN, czujnikiem temperatury, przezroczysty technopolimer
SpecyfikacjaInformacje
Właściwości elektryczne
Inne wykonaniaAkcesoriaInstrukcja użytkowania
Specyfikacja
Materiał
Przezroczysty technopolimer na bazie poliamidu (PA-T), wysoce odporny na uderzenia, rozpuszczalniki, oleje z dodatkami, węglowodory alifatyczne i aromatyczne, benzynę, naftę, estry fosforowe.
Należy unikać kontaktu z alkoholem i detergentami zawierającymi alkohol.
Śruby, nakrętki i podkładki
Stal ocynkowana
Uszczelki
Guma syntetyczna NBR. Płaskie, stopniowane pierścienie do uszczelnienia ścianek zbiornika oraz pierścienie O-Ring pod łbami śrub.
W celu uzyskania optymalnego uszczelnienia podkładkami O-ring, chropowatość powierzchni powinna wynosić Ra = 3 µm.
Pływak
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wbudowany element magnetyczny powodujący zamknięcie lub otwarcie obwodu elektrycznego czujnika, gdy poziom cieczy spadnie poniżej minimum. Poziom przełączania styku, patrz rysunek techniczny (dane podane dla oleju mineralnego typu CB68, zgodnie z ISO 3498 przy temperaturze 23º).
Prawidłową pracę pływaka (unoszenie się) zapewnią ciecze o gęstości powyżej 800 kg/m3.
Wbudowane złącze z wtykiem męskim
Całkowicie wodoszczelne z przekaźnikiem (kontaktron) z dwoma pinami (wersja NO lub NC) i/lub czujnikiem temperatury MAKS. (80°C), i/lub czujnikiem temperatury.
- Złącze DIN 43650C, ze wzmocnionego włóknami szklanymi technopolimeru na bazie poliamidu (PA), kolor czarny.
- Wtyk 4-pinowy M12x1, z gwintem ze wzmocnionego włóknami szklanymi technopolimeru na bazie poliamidu (PA), certyfikowanego jako samogasnący wg normy UL-94-V0, kolor czarny wykończony na mat.
Wskazówki dotyczące montażu patrz Ostrzeżenia.
Wtyk żeński (tylko do złącza DIN 43650C)
Z wbudowanym dławikiem i gniazdem dla uchwytu styków. Frontowe lub boczne wyprowadzenie przewodów. Zapewnia odporność na kurz i wodę (stopień ochronny IP 65 zgodnie z tabelą EN 60529).
Ekran kontrastowy
Polakierowane na biało aluminium, wsuwane za tylną ściankę wskaźnika dla uniknięcia bezpośredniego kontaktu z cieczą.
Istnieje możliwość wyjęcia przed montażem w celu naniesienia znaczników i ew. napisów (np. MIN-MAKS).
Wykonania standardowe
Zobacz tabelę konfiguracji.
Maksymalna temperatura pracy ciągłej
90°C (z olejem).
Informacje
Właściwości i zastosowania

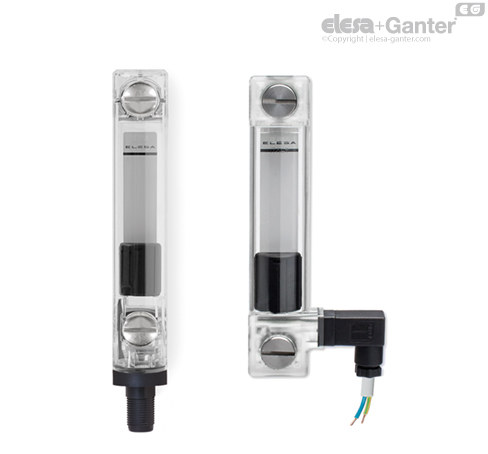

Kolumnowe wskaźniki poziomu z czujnikiem HCV-E-S dostarczają lub odcinają sygnał elektryczny (w zależności od wersji wykonania), gdy poziom cieczy spada do minimum.
Wskaźniki HCV-E-ST zapewniają również sygnał elektryczny po osiągnięciu temperatury maksymalnej (80°C).
Wskaźniki HCV-E-STL zapewniają analogowy sygnał elektryczny temperatury oleju.
Boczne usytuowanie przyłącza we wskaźnikach HCV-E umożliwia reakcję czujnika przy niższym poziomie cieczy w zbiorniku.
Wykorzystanie spawania ultradźwiękowego do połączenia elementów korpusu, gwarantuje absolutną szczelność wskaźnika.
Maksymalna widoczność poziomu płynu nawet z pozycji bocznej.
Specjalny kształt korpusu daje efekt soczewki, polepszający widoczność poziomu płynu.

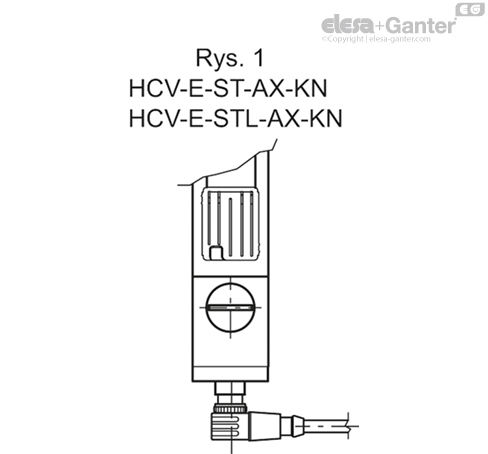

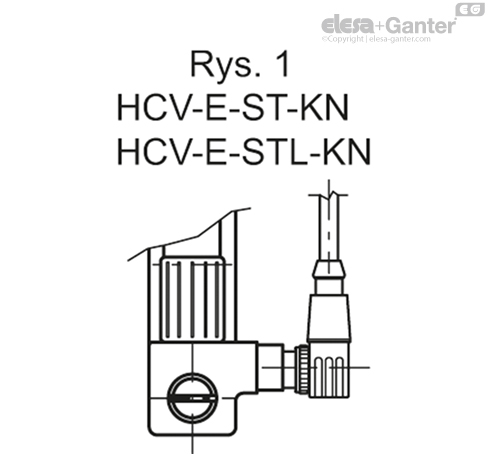

W przypadku użycia przewodu z wtyczką kątową 90°, kierunek wyjścia przewodu pokazano na rys.1.
Dane techniczne
W testach laboratoryjnych prowadzonych w temperaturze 23°C, z użyciem oleju mineralnego do układów hydraulicznych typ CB68 (według normy ISO 3498), spoiny wskaźników wytrzymały ciśnienie: do 18 bar (HCV.76), 18 bar (HCV.127), 12 bar (HCV.254).
Aby sprawdzić możliwość zastosowania z cieczami innymi niż oleje mineralne lub w innych warunkach ciśnienia i temperatury, należy skontaktować się z działem technicznym ELESA+GANTER.
Zalecamy przetestowanie produktu w rzeczywistych warunkach pracy.
Właściwości elektryczne
Sposób działania czujnika

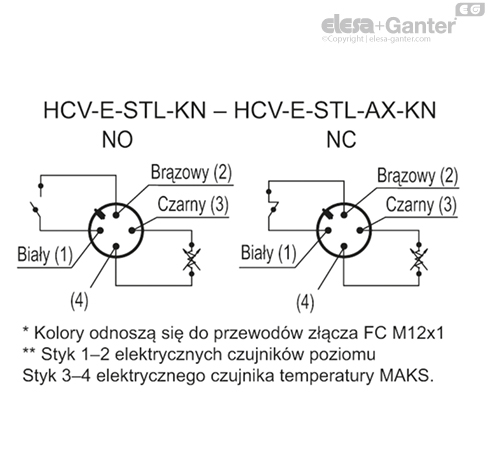

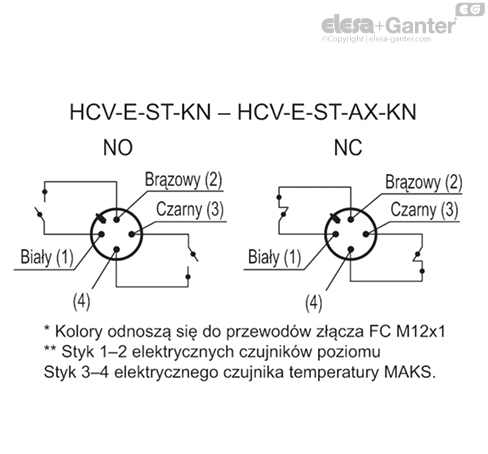

- NO: Obwód elektryczny zamyka się po osiągnięciu poziomu minimalnego i/lub ,gdy zostanie osiągnięta maksymalna temperatura cieczy 80°C.
- NC: Obwód elektryczny otwiera się po osiągnięciu poziomu minimalnego i/lub, gdy zostanie osiągnięta maksymalna temperatura cieczy 80°C.
Działanie elektrycznego czujnika temperatury (STL)
Zadaniem czujnika temperatury jest pomiar zmienności rezystancji elementu platynowego opornika: 100 ohm = 0°C, 138.4 ohm = 100°C.
Wykres zmiany impedancji opornika w zależności od temperatury przedstawia się w przybliżeniu liniowo np. dla zakresu pomiaru 0° do 100°C, odchyłka przy 50°C wynosi 0.4°C.

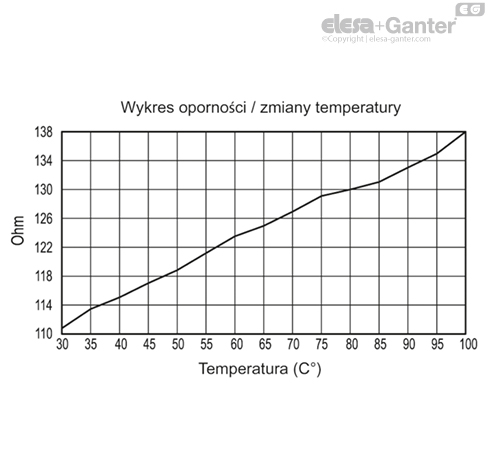

Dla precyzyjnego pomiaru konieczne jest ustawienie liniowe rezystancji dla prawidłowego odczytu temperatury. Najbardziej aktualną definicję zależności między rezystancją a temperaturą podaje International Temperature Standard 90 (ITS-90). Zależność między rezystancją a temperaturą, osiągnięta w testach laboratoryjnych, mierząca bezpośrednio wartość rezystancji w obwodzie jest ukazana na wykresie. Sugerujemy takie ustawienie systemu, aby kompensować zarówno rozpraszanie ciepła, jak i rezystancję przewodu.
Zmiana temperatury o 1°C powoduje zmianę rezystancji czujnika o 0,384 Ω. W związku z tym nawet mały błąd pomiaru rezystancji (na przykład, gdy rezystancja kabli podłączonych do czujnika nie została uwzględniona) skutkuje poważnym błędem pomiaru temperatury.
Z powodu niskich wartości sygnałów ważne jest by utrzymać wszystkie kable sygnałowe z dala od przewodów elektrycznych, silników, aparatury rozdzielczej i innych urządzeń, które mogą emitować zakłócenia magnetyczne lub elektryczne. Użycie kabla ekranowanego, z uziemionym ekranem na jednym końcu, może pomóc zredukować zakłócenia.
Ponadto, jeśli używane są długie kable połączeniowe, należy sprawdzić, czy sygnał pomiarowy jest w stanie pokonać ich oporność.
| HCV-E-ST - HCV-E-ST-KN - HCV-E-ST-AX - HCV-E-ST-AX-KN | ||
| Właściwości elektryczne | Czujnik poziomu MIN. | |
| System zasilania | AC/DC | |
| Obwody elektryczne | NO normalnie otwarty NC normalnie zamknięty | |
| Maksymalne napięcie | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140Vac, 150 Vdc | ||
| 30 Vac, 30 Vdc | KN | |
| Zakres napięcia (wykonanie KN) | <30 Vac, <30 Vdc | |
| Maksymalny prąd przełączania | 1 A | |
| Maksymalne natężenie prądu | NO: 1.2A NC: 2A | |
| Maksymalna moc pozorna | NO: 10 Va NC: 20 Va | |
| Dławik kablowy (tylko HCV-E-ST – HCV-E-ST-AX) | Pg 7 (dla przewodów Ø 6 lub 7 mm) | |
| Przekrój przewodów (tylko HCV-E-ST – HCV-E-ST-AX) | Maks. 1.5 mm2 | |
| Wtyk (tylko HCV-E-ST-KN – HCV-E-STL-AX-KN) | M12x1 | |
| Nie montować wskaźnika w bliskości pól magnetycznych | ||
| HCV-E-ST - HCV-E-ST-KN - HCV-E-ST-AX - HCV-E-ST-AX-KN | ||
| Właściwości elektryczne | Czujnik temp. Maks. | |
| System zasilania | AC/DC | |
| Obwody elektryczne | NO normalnie otwarty NC normalnie zamknięty | |
Napięcie/ Maksymalne natężenie prądu | 250 Vac - 2 A | (obciążenia rezystancyjnego) DIN 43650 C |
| 115 Vac- 3A | ||
| 24 Vdc - 3 A | ||
| 12 Vdc - 4 A | ||
| 30 Vac, 30 Vdc | KN | |
| Zakres napięcia (wykonanie KN) | <30 Vac, <30 Vdc | |
| Minimalne natężenie prądu | 500 mA | |
| Dławik kablowy (tylko HCV-E-ST – HCV-E-ST-AX) | Pg 7 (dla przewodów Ø 6 lub 7 mm) | |
| Przekrój przewodów (tylko HCV-E-ST – HCV-E-ST-AX) | Maks. 1.5 mm2 | |
| Wtyk (tylko HCV-E-ST-KN – HCV-E-ST-AX-KN) | M12x1 | |
| Nie montować wskaźnika w bliskości pól magnetycznych | ||
| HCV-E-STL - HCV-E-STL-KN - HCV-E-STL-AX - HCV-E-STL-AX-KN | ||
| Właściwości elektryczne | Czujnik poziomu MIN. | |
| System zasilania | AC/DC | |
| Obwody elektryczne | NO normalnie otwarty NC normalnie zamknięty | |
| Maksymalne napięcie | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140 Vac, 150 Vdc | ||
| 30 Vac, 30 Vdc | KN | |
| Zakres napięcia (wykonanie KN) | <30 Vac, <30 Vdc | |
| Maksymalny prąd przełączania | 1 A | |
| Maksymalne natężenie prądu | NO: 1.2A NC: 2A | |
| Maksymalna moc pozorna | NO: 10 Va NC: 20 Va | |
| Dławik kablowy (tylko HCV-E-STL – HCV-E-STL-AX) | Pg 7 (dla przewodów Ø 6 lub 7 mm) | |
| Przekrój przewodów (tylko HCV-E-STL – HCV-E-STL-AX) | Maks. 1.5 mm2 | |
| Wtyk (tylko HCV-E-STL-KN – HCV-E-STL-AX-KN) | M12x1 | |
| Nie montować wskaźnika w bliskości pól magnetycznych | ||
| HCV-E-STL - HCV-E-STL-KN - HCV-E-STL-AX - HCV-E-STL-AX-KN | |
| Właściwości elektryczne | Czujnik temperatury |
| System zasilania | AC/DC |
| Maksymalne natężenie prądu | 1mA |
| Dławik kablowy (tylko HCV-E-STL – HCV-E-STL-AX) | Pg 7 (dla przewodów Ø 6 lub 7 mm) |
| Przekrój przewodów (tylko HCV-E-STL – HCV-E-STL-AX) | Maks. 1.5 mm2 |
| Wtyk (tylko HCV-E-STL-KN – HCV-E-STL-AX-KN) | M12x1 |
| Nie montować wskaźnika w bliskości pól magnetycznych | |
Inne wykonania
Wykonania specjalne na życzenie
- Kolumnowe wskaźniki poziomu cieczy ze śrubami, podkładkami i nakrętkami ze stali nierdzewnej.
- Wskaźniki poziomu HCV.76 ze śrubami M12.
- Kolumnowe wskaźniki poziomu przeznaczone do pracy z cieczami na bazie alkoholu.
- Wskaźniki z przezroczystego technopolimeru odpornego na promieniowanie UV.
- Czujnik temperatury maksymalnej ustawiony na 70°C lub 90°C.
Instrukcja użytkowania

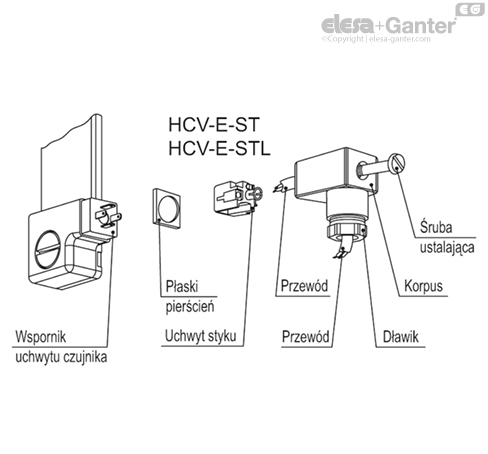

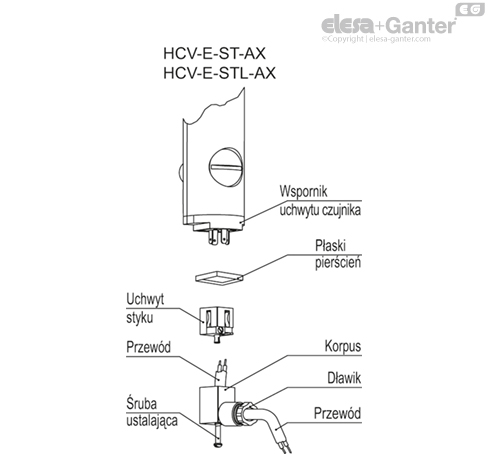

Instrukcja montażu złącza DIN 43650C
- Wymontować złącze ze wskaźnika wykręcając śrubę montażową. Odłączyć uchwyt styków i odkręcić dławik.
- a) HCV-E-ST: Wsunąć kabel przez dławik i podłączyć przewody do zacisków 1 i 2 do obsługi czujnika poziomu MIN. oraz do zacisków 3 i uziemienia (4) do obsługi czujnika temperatury MAKS.
- b) HCV-E-STL: Wsunąć kabel przez dławik i podłączyć przewody do zacisków 1 i 2 do obsługi czujnika poziomu MIN. oraz do zacisków 3 i uziemienia (4) do obsługi czujnika temperatury.
- Wcisnąć uchwyt styków do wtyku w wymaganej pozycji.
- Zamontować wtyk na wskaźniku poziomu, dokręcić śrubę montażową, a następnie dławik.
