Specyfikacja
Materiał
Przezroczysty technopolimer na bazie poliamidu (PA-T), wysoce odporny na uderzenia, rozpuszczalniki, oleje z dodatkami, węglowodory alifatyczne i aromatyczne, benzynę, naftę, estry fosforowe.
Należy unikać kontaktu z alkoholem i detergentami zawierającymi alkohol.
Wkręty dociskowe
Mosiądz niklowany z gniazdem sześciokątnym.
Uszczelki
O-ring z gumy syntetycznej NBR.
Pływak
Technopolimer na bazie poliamidu (PA) w kolorze czerwonym, wbudowany element magnetyczny powodujący (w zależności od wariantu) zamknięcie lub otwarcie obwodu elektrycznego czujnika, gdy poziom cieczy spadnie poniżej minimum. Próg alarmowy umieszczony jest ok. 40 mm powyżej osi dolnej śruby (wymiar l).
Czujnik poziomu minimalnego
Z obwodem elektrycznym normalnie otwartym (NO) lub normalnie zamkniętym (NC), generuje lub przestaje generować sygnał elektryczny, gdy poziom cieczy spada do minimum.
Gniazdo, w którym umieszczony jest czujnik zostało dodatkowo uszczelnione w celu zwiększenia izolacji termicznej i elektrycznej.
8-pinowa wtyczka
Wtyk z bocznym, prawym wyjściem (stopień ochronny IP 65 zgodnie z EN 60529).
Czujnik temperatury maksymalnej (80°C)
Czujnik standardowo aktywuje się przy temperaturze 80°C. Jest umieszczony przy metalowej płytce, która przewodzi ciepło płynu i minimalizuje straty ciepła przy pomiarze. Gniazdo, w którym umieszczony jest czujnik, zostało dodatkowo uszczelnione w celu zwiększenia izolacji termicznej i elektrycznej.
Prawidłowy montaż patrz Ostrzeżenia.
Ekran kontrastowy
Polakierowane na biało aluminium, wsuwane za tylną ściankę wskaźnika dla uniknięcia bezpośredniego kontaktu z cieczą.
Możliwe jest jego wyjęcie przed montażem w celu naniesienia znaczników i ew. napisów (np. MIN-MAX).
Pokrywy śrub
Technopolimer na bazie poliamidu, kolor szary.

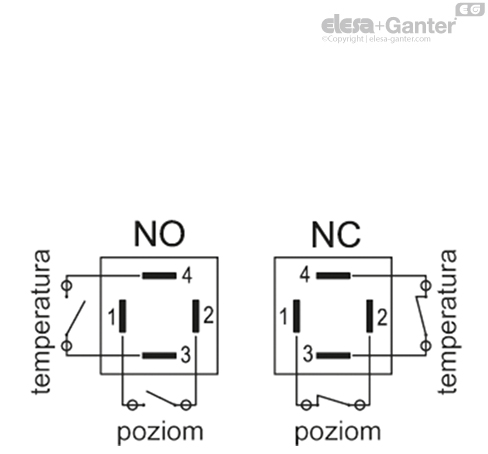

Wykonania standardowe
- HCY-E-ST-NO: obwód elektryczny normalnie otwarty, zamyka się po osiągnięciu poziomu minimalnego.
- HCY-E-ST-NC: obwód elektryczny normalnie zamknięty, zamyka się po osiągnięciu poziomu minimalnego.
Maksymalna temperatura pracy ciągłej
80°C (z olejem).
Informacje
Dane techniczne
W testach laboratoryjnych prowadzonych z użyciem oleju mineralnego do układów hydraulicznych typ CB68 (według normy ISO 3498) spoiny wskaźników przy 23°C wytrzymały następujące wartości ciśnienia: 14 bar (HCY.76), 9 bar (HCY.127) oraz 8 bar (HCY.254).
W celu sprawdzenia możliwości zastosowania wskaźnika z innymi olejami lub cieczami lub w innych warunkach ciśnienia i temperatury, należy skontaktować się z działem technicznym ELESA+GANTER Polska.
Zalecamy przetestowanie produktu w rzeczywistych warunkach pracy.
