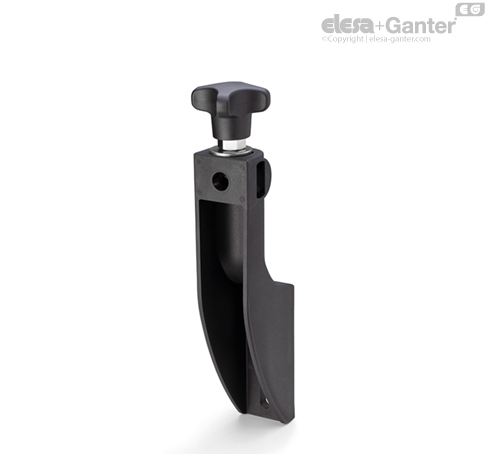

SPFL

Długie wsporniki uchwytu prowadnic bocznych

Właściwości i zastosowania

Wsporniki uchwytu bandy SPF. z poziomym lub pionowym układem zaciskowym są przeznaczone do mocowania i osiowej regulacji uchwytów band.

Pionowe lub poziome zamocowanie śruby oczkowej rozszerza zakres możliwych zastosowań wspornika. Maksymalny moment siły dokręcania śruby: 39 Nm.

Akcesoria

DSG: podkładka dystansowa do wspornika uchwytu prowadnicy bocznej, wzmocniony włóknem szklanym technopolimer, kolor czarny, wykończenie matowe.

Instrukcja montażu

• Zamocować wspornik (rys. 1).

• Włożyć podkładkę na śrubę oczkową i zamocować pokrętło lub nakrętkę (rys. 2).

• Umieścić śrubę oczkową w gnieździe w pozycji pionowej lub poziomej (rys. 3).

• Zamocować trzpień uchwytu w otworze wspornika. Ustalić liniową pozycję i zacisnąć (rys. 4).
