Informacje
Obrotowe pierścienie mocujące GN 5861 są stosowane z oddzielnym osprzętem do podnoszenia i mocowania. Są przyspawane do osprzętu do podnoszenia lub bezpośrednio do ładunku, dzięki czemu mogą przenosić obciążenie w każdym kierunku. Duży pierścień ułatwia mocowanie.
Informacja o nośności nominalnej znajduje się na pierścieniu. Pierścienie GN 5861 spełniają wymagania dyrektywy maszynowej 2006/42/WE oraz reguły DGUV GS-HM-36.
Nośność
| Średnica d | Nośność nominalna | F1 | F2 |
| w t (DOR) | maks. w t | maks. w t |
| 40 | 0.63 | 0.63 | 0.63 |
| 46 | 1.5 | 1.5 | 1.5 |
| 61 | 2.5 | 2.5 | 2.5 |
| 78 | 4 | 4 | 4 |
| 95 | 5 | 6.7 | 5 |
| 100 | 8 | 10 | 8 |
Określone wartości obciążenia dotyczą temperatury roboczej w zakresie od -40°C do +200°C. Szczegółowe informacje znajdują się w instrukcji obsługi.

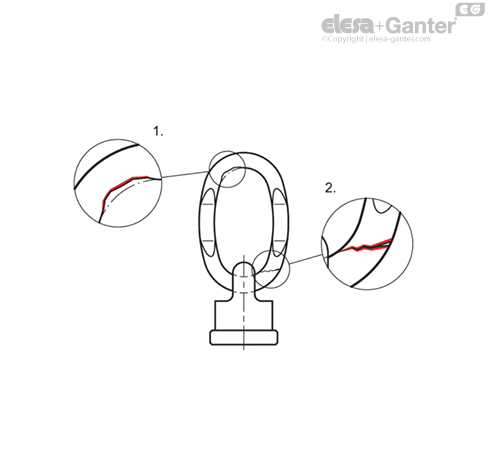

Kryteria zużycia / okres eksploatacji / instrukcje dotyczące bezpieczeństwa
1. Jeśli zużycie przekracza 10% przekroju poprzecznego pierścienia mocującego, uznaje się go za zużyty i nie nadaje się do dalszej eksploatacji.
2. Jeśli pierścień jest zagięty lub widoczne są na nim oznaki uszkodzenia albo pęknięcia, dalsze korzystanie nie jest bezpieczne.
W każdym takim przypadku wymagana jest wymiana pierścienia mocującego.
W trakcie montażu, pierwszego użycia i podczas eksploatacji należy przestrzegać informacji zawartych w instrukcji obsługi. Jest ona dołączona do produktu, a także dostępna w wersji cyfrowej na stronie internetowej www.elesa-ganter.pl.

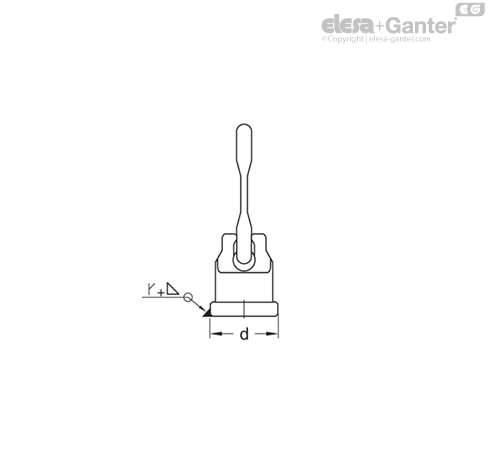

Instrukcje mocowania/spawania
| Średnica d | Rozmiar spoiny |
| 40 | a4 |
| 46 | a5 |
| 61 | HY 3 + a5 |
| 78 | HY 3 + a6 |
| 95 | HY 3 + a8 |
| 100 | HY 3 + a10 |
Spawy muszą być wykonywane przez wykwalifikowanego spawacza, zgodnie z ISO 9606-1.
