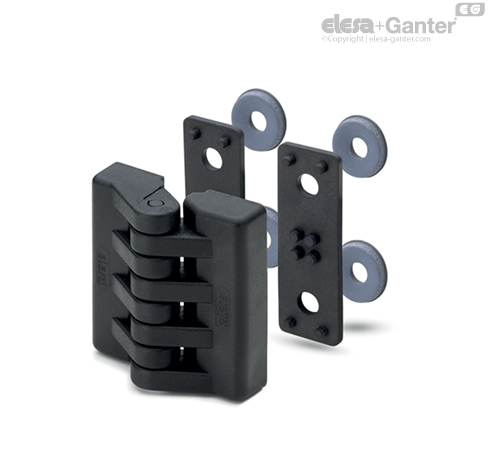

CFAX-B-IP Zawiasy z podkładkami uszczelniającymi Wtopki z otworem gwintowanym

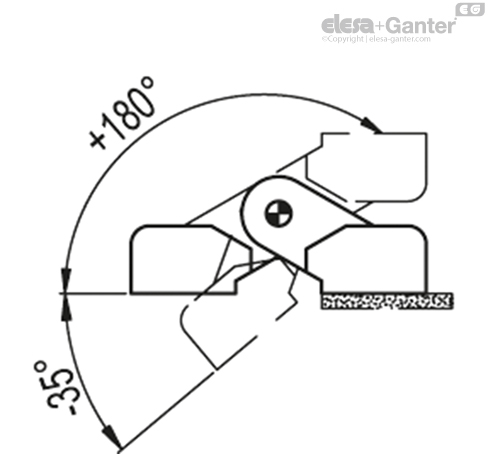

Zakres obrotu (wartość przybliżona)

Maksymalnie 215°, pomiędzy 0° i -35° oraz pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).

Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.

Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.

Właściwości

Zawiasy CFAX-IP umożliwiają uszczelnienie urządzenia w celu uzyskania stopnia ochrony do IP69K.

Stopień ochrony jest zapewniany w obu kierunkach: od zewnątrz do wewnątrz i odwrotnie.



Testy obciążeniowe	SIŁA OSIOWA		SIŁA PROMIENIOWA		SIŁA PRZY ZGIĘCIU 90°
Oznaczenie	Maksymalne obciążenie robocze Ea [N]	Obciążenie niszczące Ra [N]	Maksymalne obciążenie robocze Er [N]	Obciążenie niszczące Rr [N]	Maksymalne obciążenie robocze E90 [N]	Obciążenie niszczące R90 [N]
CFAX.49-B-M5-IP	400	2400	440	2760	170	1320
CFAX.49-p-M5x14-IP	370	3070	360	2400	200	900

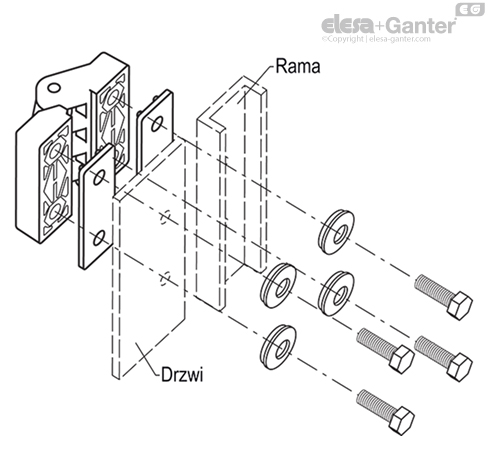

Instrukcja montażu

• Umieścić prostokątne uszczelki za zawiasem.

• Zamontować zawias po zewnętrznej stronie drzwi.

• Wyrównać prostokątne uszczelki z otworami montażowymi w drzwiach, a od ich wewnętrznej strony użyć okrągłych podkładek uszczelniających, uszczelnieniem w kierunku drzwi.

• Zamocować zawias przy pomocy śruby o długości dopasowanej do grubości drzwi (CFAX-B-IP) lub za pomocą nakrętki (CFAX-p-IP).
