GN 2290

Zestawy śrub

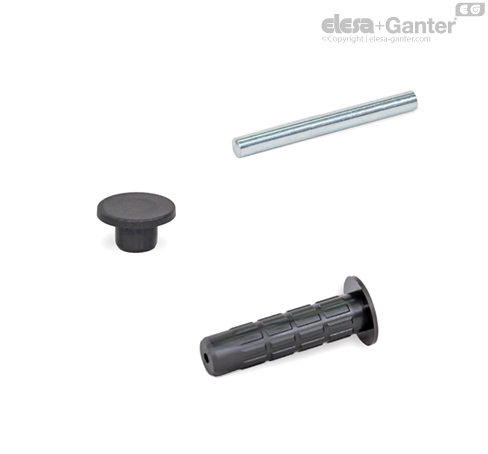

Zestawy śrub GN 2290 są zaprojektowane jako akcesoria dla GN 2291 służą do montażu poszczególnych wersji zawiasów.

Zestawy śrub o numerze identyfikacyjnym 1 są przeznaczone do zawiasów z dwoma skrzydłami zawiasowymi, a zestawy śrub o numerach identyfikacyjnych 2 i 3 są przeznaczone do zawiasów z trzema skrzydłami zawiasowymi. Zestawy śrub o numerze identyfikacyjnym 2 są stosowane wyłącznie do krótkich skrzydeł środkowych o długości 40 mm. Zestawy śrub o numerze identyfikacyjnym 3 muszą być używane do dłuższych skrzydeł środkowych.

• Właściwości tworzyw

zawiasy lewe/prawe



MONTAŻ RAMY OSŁONY LUB DRZWI

W przypadku montażu zdejmowanych drzwi do ich ramy muszą być przymocowane dwa zawiasy tego samego typu.

Jeżeli drzwi nie mają być wyjmowane, należy je zamontować z co najmniej jednym zawiasem prawym oraz lewym.



Montaż

1. Ustaw tuleję łożyska w żądanym kierunku montażu na skrzydle zawiasu. Następnie włóż śrubę z kołnierzem, taką jak śruba z łbem owalnym ISO 7380, do tulei łożyska, aby ochronić kołnierz tulei łożyska przed uszkodzeniem podczas wbijania.

2. Wbijaj tuleję łożyska, aż między kołnierzem tulei łożyska a skrzydłem zawiasu pozostanie około 1 mm.

3. Usuń zadziory z tulei łożyska za pomocą noża.

4. Wbij tuleję łożyska do końca.

5. Wyjmij śrubę.

6. Wbij stożkowy kołek ustalający w tuleję łożyska.

7. Umieść zaślepkę po przeciwnej stronie skrzydła zawiasu.

Włóż pozostałe tuleje łożyskowe zgodnie z punktami 1–5.
