GN 7580

Zawiasy precyzyjne

Zawiasy precyzyjne GN 7580 umożliwiają ruch obrotowy komponentów, takich jak: obrotowe ramiona urządzeń, elementy dystansowe i płyty montażowe. Zawiasy te charakteryzują się wysoką odpornością na zużycie, niskim luzem promieniowym i regulowanym luzem osiowym.

Zastosowanie odpowiedniej kombinacji skrzydeł wewnętrznych i zewnętrznych pozwala na dostosowanie do rozmaitych wymogów montażowych. Dzięki kołkom walcowym w gładkich otworach pasowanych na powierzchniach do przykręcania możliwe jest precyzyjne pozycjonowanie.

Dołączone tuleje łożyskowe i gwintowane w typach B i D są dostarczane w formie zamontowanej w skrzydłach zawiasu. Sworznie obrotowe, podkładki oporowe i śruby regulacyjne są pakowane osobno.

Precyzyjne zawiasy GN 7580 zostały poddane szczegółowym testom obciążeniowym. W tym celu zawiasy zostały dokładnie spozycjonowane za pomocą kołków ustalających i przykręcone śrubami z łbem walcowym z odpowiednim momentem dokręcania.

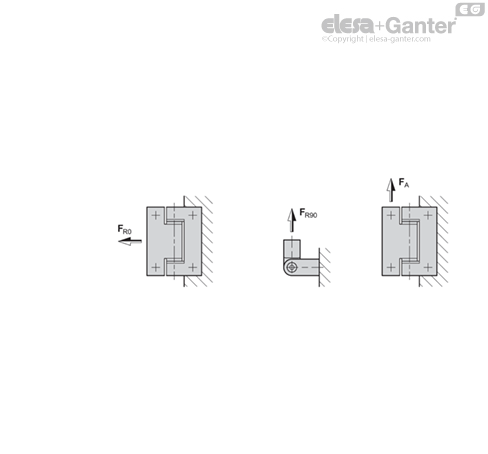

Wartości F_A, F_R0 i F_R90 określono na podstawie prób obciążeniowych przy stopniowo zwiększanej sile i powolnym obciążaniu i odciążaniu. Za dopuszczalną nośność wybrano wartość, po której pozostało bardzo niewielkie odkształcenie plastyczne, niemające wpływu na funkcjonowanie zawiasu. Obciążenia niszczące zawiasów są wielokrotnie wyższe od wartości określonych w specyfikacji.

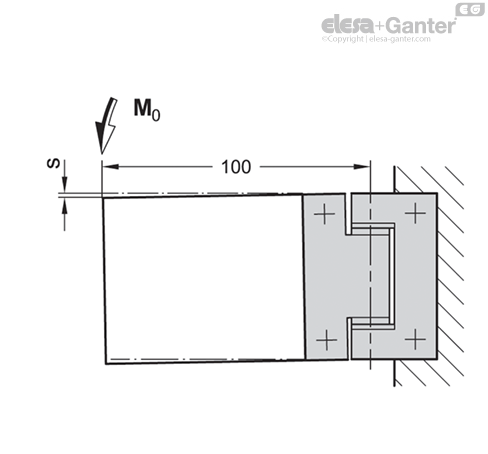

Zastosowanie powtarzalnych momentów obrotowych określonych w tabeli skutkuje sprężystym ugięciem, mierzonym w określonej odległości od osi obrotu.

Informacje dotyczące nośności są niewiążącymi wartościami orientacyjnymi i wykluczają jakąkolwiek odpowiedzialność. Nie stanowią więc o warunkach gwarancji. Użytkownik musi zdecydować, czy produkt jest odpowiedni do zastosowania w konkretnym przypadku. Czynniki środowiskowe i upływ czasu mogą mieć wpływ na określone wartości.
