GN 2292

Zawiasy

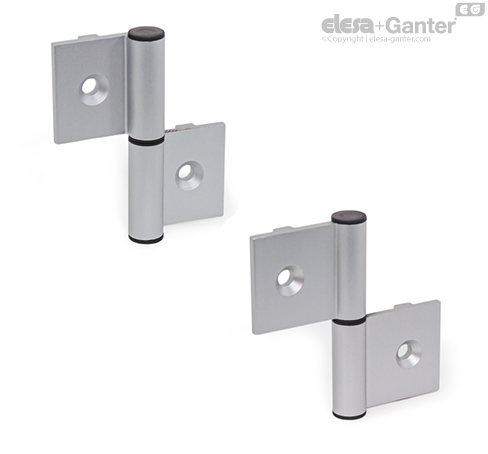

Zawiasy GN 2292 są wykonane z ciągnionego aluminium i są stosowane na przykład na drzwiach i pokrywach. Dzięki stopniowi pozycjonującemu można je szybko i łatwo przymocować do wszystkich standardowych systemów profili z rowkiem o wymiarach nominalnych 40 mm i szerokości rowka n.

Zawiasy typu A umożliwiają montaż z bardzo małą szczeliną drzwiową dzięki zewnętrznym skrzydłom zawiasów. Typ I jest mocowany w szczelinie drzwiowej. Śruby montażowe są zatem niedostępne, co chroni je przed zniszczeniem, gdy drzwi są zamknięte.

Zawiasy są dostarczane luzem i muszą zostać zamontowane zgodnie z dołączoną instrukcją. Każda kombinacja zawiasów może być zrealizowana dzięki modułowej konstrukcji i dostępnym akcesoriom

• Właściwości tworzyw

• inne długości i odstępy między otworami

• inny rodzaj wykończenia powierzchni

zawiasy lewe/prawe

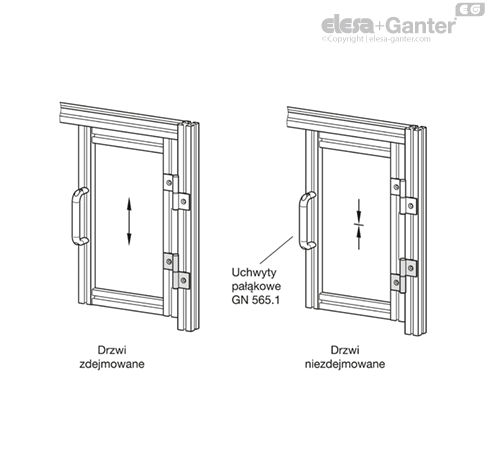

MONTAŻ RAMY OSŁONY LUB DRZWI

W przypadku montażu zdejmowanych drzwi do ich ramy muszą być przymocowane dwa zawiasy tego samego typu.

Jeżeli drzwi nie mają być wyjmowane, należy je zamontować z co najmniej jednym zawiasem prawym oraz lewym.

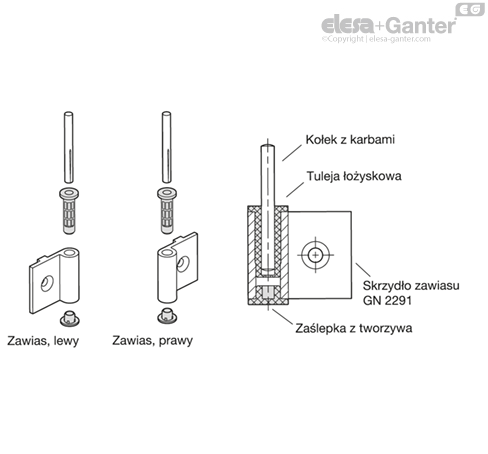

Montaż

1. Ustaw tuleję łożyska w żądanym kierunku montażu na skrzydle zawiasu. Następnie włóż śrubę z kołnierzem, taką jak śruba z łbem owalnym ISO 7380, do tulei łożyska, aby ochronić kołnierz tulei łożyska przed uszkodzeniem podczas wbijania.

2. Wbijaj tuleję łożyska, aż między kołnierzem tulei łożyska a skrzydłem zawiasu pozostanie około 1 mm.

3. Usuń zadziory z tulei łożyska za pomocą noża.

4. Wbij tuleję łożyska do końca.

5. Wyjmij śrubę.

6. Wbij stożkowy kołek ustalający w tuleję łożyska.

7. Umieść zaślepkę po przeciwnej stronie skrzydła zawiasu.

Włóż pozostałe tuleje łożyskowe zgodnie z punktami 1–5.
