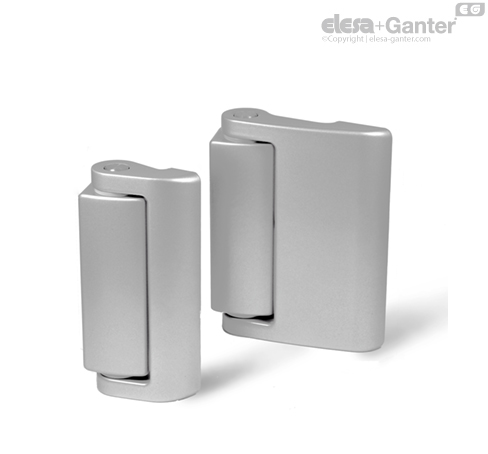

GN 139.2

Zawiasy bez wyłącznika bezpieczeństwa

Zawiasy GN 139.2 posiadają takie same wymiary gabarytowe, ale nie posiadają wyłącznika bezpieczeństwa tak jak zawiasy GN 139.1. Dodatkowo ukryte otwory pod śruby czynią ten zawias odpornym na manipulację z zewnątrz.

Kompaktowa konstrukcja łączy bezpieczeństwo i atrakcyjny wygląd.

Konstrukcja z szerszym skrzydłem jest przeznaczona do drzwi ze szkła lub poliwęglanu.

• Informacja o dopuszczalnym obciążeniu zawiasów

Właściwości mechaniczne

Właściwości mechaniczne
Maksymalne obciążenie robocze | Dane uwzględniają współczynnik bezpieczeństwa | Przykład obliczania patrz instrukcja	Kierunek obciążania
-	l1 = 49	1500 N	1000 N	1000 N
-	l1 = 79	750 N	500 N	500 N
Mocowanie	od tyłu, 7 otworów gwintowanych M5, 6 mm głębokości
Zalecany moment siły dokręcania	5 Nm (Śruby M5)
