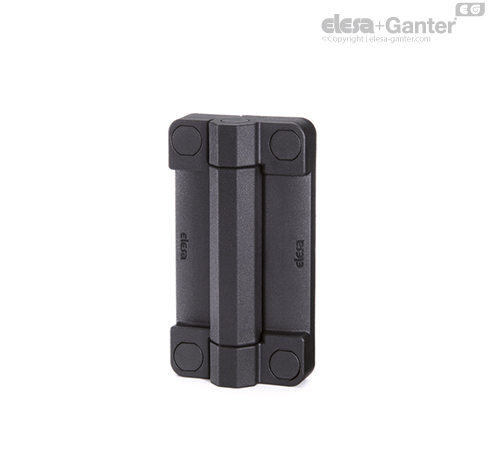

Specyfikacja
Materiał
Wzmocniony włóknami szklanymi SUPER-technopolimer na bazie poliamidu (PA), kolor czarny lub szary RAL 7040 (C33), wykończony na mat.
Sworzeń obrotowy
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny lub szary RAL 7040 (C33).
Zestaw montażowy ( patrz instrukcja montażu):
- 425948 CFMW - KIT RICAMBIO NERO ACCESSORI
- 425949 CFMW - KIT RICAMBIO GRIGIO ACCESSORI
Każdy zestaw zawiera 4 zaślepki (rys. 1) i 4 tuleje z technopolimeru (rys. 2 i rys. 3).
Montaż

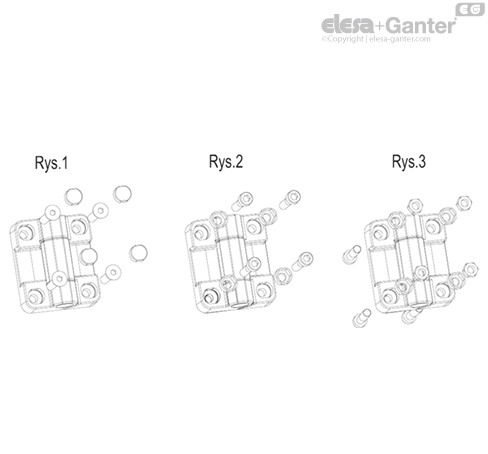

Zawiasy CFMW. mogą być zamontowane na trzy sposoby:
- Śrubami z łbem stożkowym M6 UNI 5933 ISO 10642 (nie niedostarczane w komplecie) i pokrywami do osłonięcia śrub (rys. 1).
- Śrubami z łbem walcowym z gniazdem sześciokątnym M6 UNI 5931 ISO 4762 (nie niedostarczane w komplecie) i tulejami zawartymi w zestawie (rys. 2).
- Nakrętkami M6 UNI 5588 ISO 4032 (nie niedostarczane w komplecie) i tulejami zawartymi w zestawie (rys. 3). Ten sposób montażu uniemożliwia demontaż zawiasu od frontu (zapobiega niepożądanemu dostępowi).
Informacje
Właściwości i zastosowania
Trzy różne sposoby montażu sprawiają, że produkt ten możemy zastosować na większości profili aluminiowych (minimum 30 mm szerokości).
Zawias CFMW może być stosowany w komplecie wraz z zawiasem CFSW. z wbudowanym wyłącznikiem: CFSW..

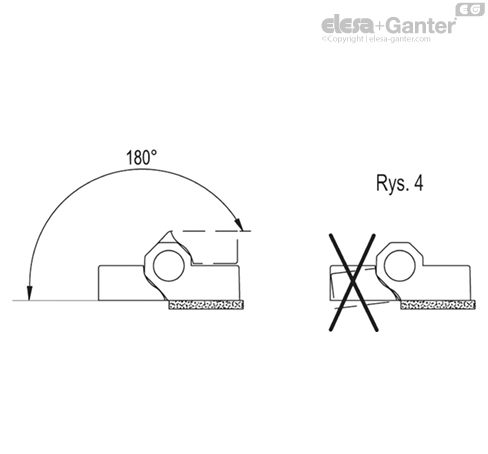

Zakres obrotu (wartość przybliżona)
Maks. 180° (0° i +180° gdzie 0° to pozycja, w której dwie powierzchnie mocowania obu ramion zawiasu znajdują się w tej samej płaszczyźnie).
Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.
Przekroczenie kąta obrotu zawiasu, może spowodować jego uszkodzenie mechaniczne. Należy bezwględnie przestrzegać zachowania wspólnej płaszczyzny montażu obu ramion zawiasu (rys. 4).
Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.
| Testy obciążeniowe | SIŁA OSIOWA | SIŁA PROMIENIOWA | SIŁA PRZY ZGIĘCIU 90° |
 |  |  |
| Oznaczenie | Maks. obciążenie robocze
Sa [N] | Maks. obciążenie robocze
Sr [N] | Maks. obciążenie robocze
S90 [N] |
| CFMW.70 | 2100 | 2800 | 1300 |
| CFMW.110 | 2100 | 2800 | 1300 |
Maksymalne obciążenie robocze to wartość powyżej której, materiał może ulec uszkodzeniu. Należy więc dobrać odpowiedni współczynnik bezpieczeństwa, adekwatny do danej aplikacji.
