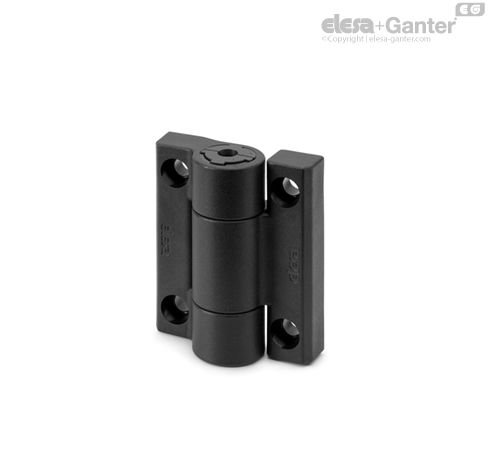

CFU-RA

Zawias z regulacją siły otwarcia

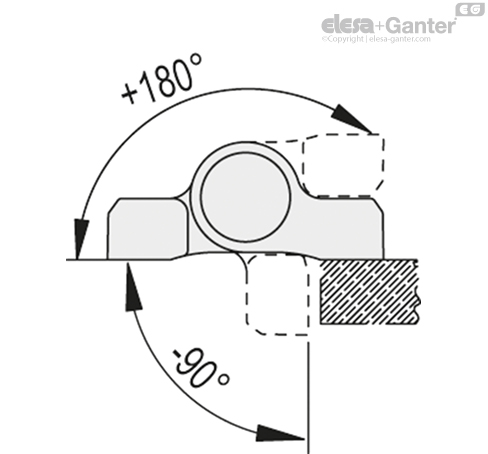

Zakres obrotu (wartość przybliżona)

Maks. 270°, pomiędzy 0° i -90° oraz pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).

Nie należy przekraczać podanych limitów kąta pracy zawiasu, gdyż może to wywołać nieprawidłowe działanie sprężyny powrotnej.

Właściwości i zastosowania

Główną cechą zawiasu CFU-RA jest możliwość zmiany siły oporu otwierania i zamykania drzwi.

Można go również wedle potrzeby zablokować w określonej pozycji.

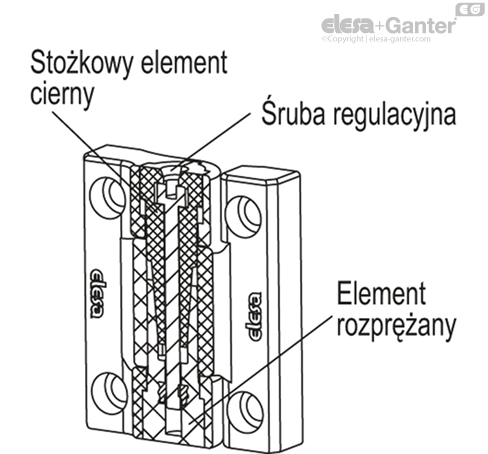

Regulacja siły oporu (patent ELESA) odbywa się poprzez obracanie specjalnej śruby umieszczonej w osi zawiasu, co pozwala w kontrolowany sposób zwiększać lub zmniejszać zdolność ruchu zawiasu w obu kierunkach.

Specjalna geometria stożkowych powierzchni oraz uzyskane, dzięki zastosowaniu różnych dodatków, specyficzne właściwości tribologiczne materiałów, umożliwiły optymalizację utrzymania stałego oporu.

Moment obrotowy

Maksymalny moment siły potrzebnej do zablokowania drzwi w określonej pozycji wynosi około 5 Nm (wartość przybliżona, uzyskana po dokręceniu śruby regulacyjnej momentem siły ok. 3 Nm). W zastosowaniach, w których drzwi muszą mieć możliwość ruchu, maksymalny moment siły oporu będzie mniejszy.

Z biegiem czasu, a także w wyniku różnych warunków środowiskowych, może być konieczne ponowne użycie śruby regulacyjnej w celu utrzymania oczekiwanej siły oporu.

Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.



Testy obciążeniowe	SIŁA OSIOWA		SIŁA PROMIENIOWA		SIŁA PRZY ZGIĘCIU 90°
Oznaczenie	Maksymalne obciążenie robocze Ea [N]	Obciążenie niszczące Ra [N]	Maksymalne obciążenie robocze Er [N]	Obciążenie niszczące Rr [N]	Maksymalne obciążenie robocze E90 [N]	Obciążenie niszczące R90 [N]
CFU-RA.67	900	3000	700	4500	800	3600
