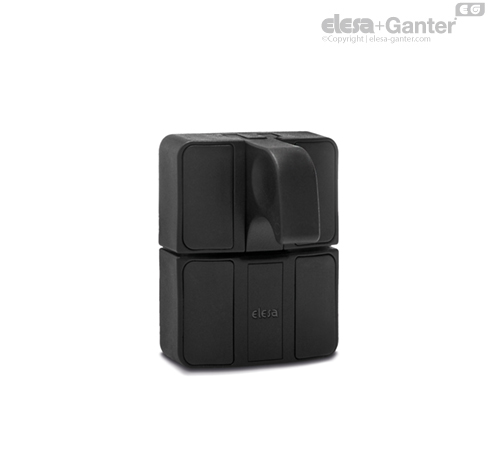

BMST.L Zamki zatrzaskowe Otwieranie po zwolnieniu dźwigni

Materiał

Korpus i zatrzask wykonany ze wzmocnionego włóknami szklanymi technopolimeru na bazie poliamidu (PA).

Pokrywy śrub z technopolimeru na bazie poliestru (PBT).

Kolor czarny lub szary RAL 7040 (C33), wykończony na mat.

Sprężyna

Stal nierdzewna.

Podkładki mocujące

Stal oksydowana na czarno.

Wykonania standardowe

• BMST: zamykany i otwierany, dzięki mechanizmowi sprężynowemu, otwieranie poprzez pociągnięcie osobnego uchwytu lub gałki (rys.1).
• BMST.L: zamykany i otwierany, dzięki mechanizmowi sprężynowemu, otwieranie po zwolnieniu dźwigni (rys. 2).

Montaż

Dla prawidłowego funkcjonowania, zalecane jest utrzymanie odległości wynoszącej 1mm pomiędzy dwoma częściami zamka.

Wartości sił podane w tabeli są wiążące dla wyżej wymienionej odległości.

Montaż za pomocą płyt montażowych (dostarczane w komplecie) oraz śrub TCEI M6 (niedostarczane w komplecie), patrz (Rys3).

Do demontażu pokryw śrub, należy użyć wkrętaka (Rys.4).
