Specyfikacja
Wykonania
- Typ DK: wkładka pod klucz o profilu trójkątnym (DK7)
- Typ VK7: wkładka pod klucz o profilu kwadratowym A/F7
- Typ VK8: wkładka pod klucz o profilu kwadratowym A/F8
- Typ SCH: wkładka z nacięciem pod wkrętak płaski
- Typ VDE: wkładka pod klucz o profilu dwuskrzydłowym
- Typ RG: z pokrętłem radełkowanym GN 7336
- Typ KG: z pokrętłem motylkowym
Obudowa/mechanizm
Odlew z cynku
Pierścień czołowy
Powierzchnia pokryta żywicą epoksydową, kolor czarny, wykończony na mat
Dźwignia
Odlew z cynku
Wszystkie elementy obługowe w wykonaniach (RG/KG/HG)
- Tworzywo (poliamid PA), kolor czarny, wykończony na mat
- Zaślepka, kolor jasnoszary, wykończony na mat
Poduszka dociskowa CR Neopren©
- Twardość od 40 do 50 wg skali Shore A
Informacje
Obracając zamek z funkcją domykania GN 516.1 o 90°, rygiel zachodzi na ramę drzwi zabezpieczając je przed otwarciem. Obrót zamka o kolejne 90° powoduje osiowy przesuw rygla o 6 mm i dociśnięcie drzwi do ramy.
Zamknięcie takie jest trwałe, odporne na wibracje. Może być stosowane do drzwi wyposażonych w taśmy uszczelniające (uszczelniacze).
Regulacja 10 mm w zakresie pracy rygla A1...A4 jest osiągalna za pomocą śruby M6. To zapewnia zakres zamykania od 1 do 41 mm.
Informacje techniczne oraz dotyczące montażu

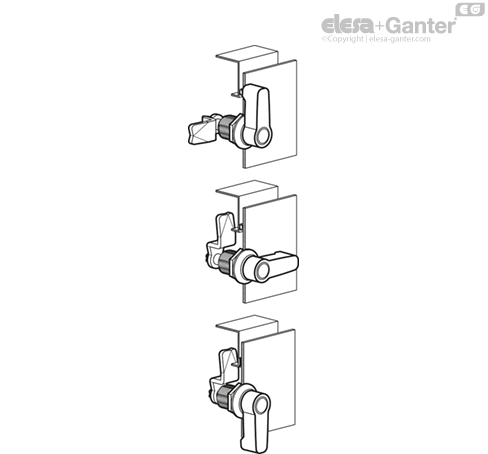

1. Zamek w pozycji wyjściowej
2. Obracając zamek o 90°, rygiel zachodzi na ramę drzwiczek zabezpieczając je przed otwarciem.
3. Obrót zamka o kolejne 90° powoduje osiowy przesuw rygla o 6mm i dociśnięcie drzwi do ramy lub uszczelki.
maks. moment obrotowy: 4.5 Nm
maks. siła osiowa: 340 N
maks. obciążenie statyczne: 340 N

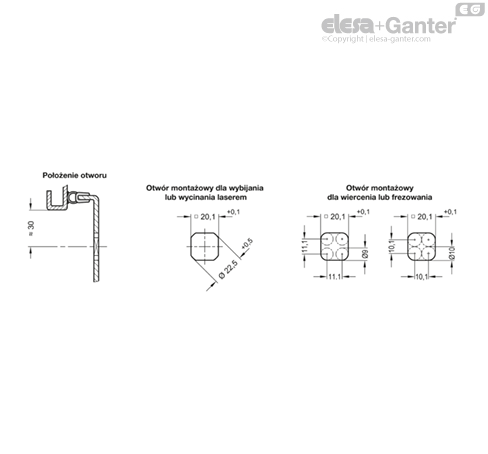

Przed montażem zamka należy przygotować w drzwiach otwór zgodny z przedstawionym rysunkiem. Korpus jest mocowany przez otwór od frontu i utrzymywany we właściwym położeniu za pomocą nakrętki sześciokątnej nakręcanej od tyłu.
Dla produkcji seryjnej otwór montażowy wykonywany jest przez wybijanie lub wycinany laserem.
Dla krótkich serii i przy blachach o grubości poniżej 2 mm, użycie przebijaka GN 123 jest zalecane.

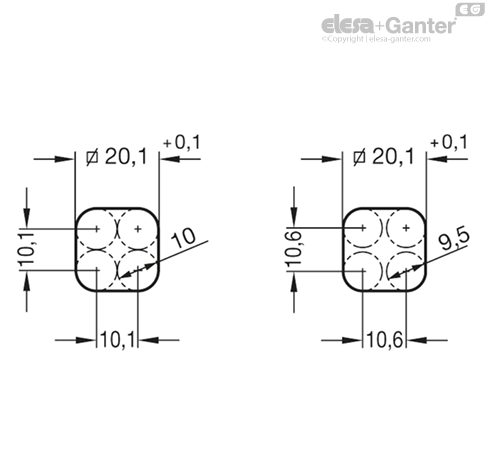

Otwór montażowy może być wykonany także poprzez wiercenie lub wyfrezowanie.
