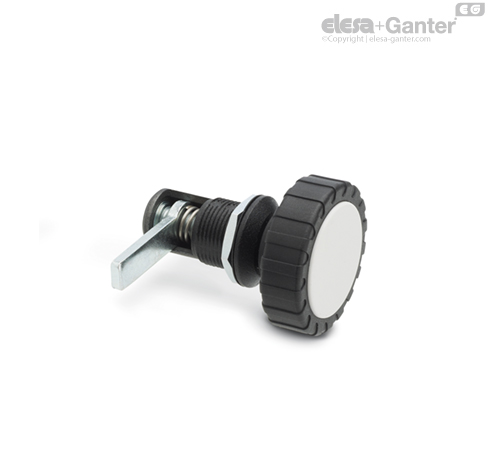

GN 116.1

Zamki z funkcją domykania

Zamki z funkcją domykania GN 116.1 cechuje funkcja płynnej regulacji docisku drzwi (skok 12mm), 5 rodzajów rygli (od A1 do A5) obsługujących duży zakres szerokości ram (4 do 49 mm) oraz możliwość uzyskania dużej siły docisku drzwi.

Dla momentu dokręcania 2 Nm, rygiel generuje siłę docisku o wartości ok. 300 Nm.

• Lista modeli zamków

• Właściwości tworzyw

• Klucze  GN 119.2



Obracając pokrętło zgodnie z ruchem wskazówek zegara o 90°, rygiel zachodzi na ramę drzwi zamykając je.

Kontynuując obrót rygiel przesuwa się osiowo (max. 12 mm) dociskając drzwi do ramy z dużą siłą.

Obracając pokrętło w lewo docisk rygla jest luzowany, a następnie drzwi zostają odblokowane.

Nacisk sprężyny generuje tarcie potrzebne do obrotu rygla o 90°.

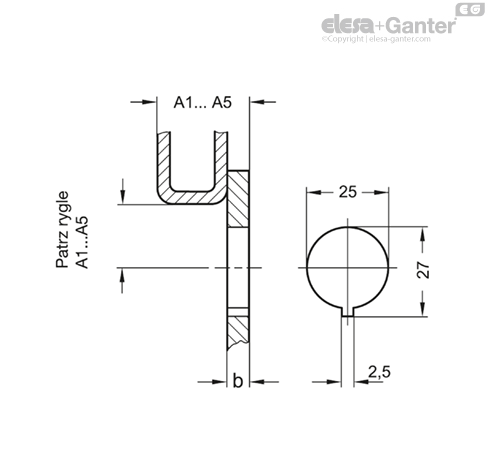

Przed montażem należy wykonać otwór w drzwiach, zgodnie z rysunkiem.

Mechanizm zamka wkłada się w otwór od przodu, a sześciokątną nakrętkę nakręca się od tyłu. Instalacja jest możliwa, gdy rygiel znajduje się w pozycji wycofanej oraz w połowie zakresu jego obrotu.
