PR-CH

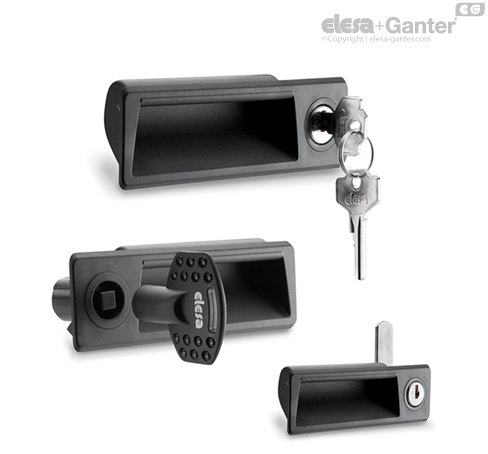

Uchwyty kasetowe z zamkiem

Dane techniczne

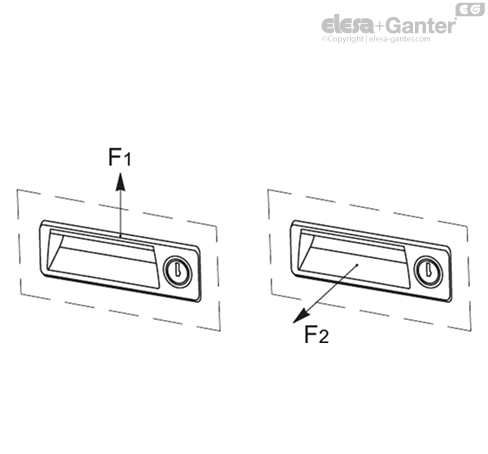

Wytrzymałość dla sił działających w kierunkach F1, F2 wyszczególniono w tabeli, są rezultatem testów laboratoryjnych przeprowadzonych na uchwytach mocowanych w panelach stalowych o grubości 1,5 mm.



Instrukcja montażu

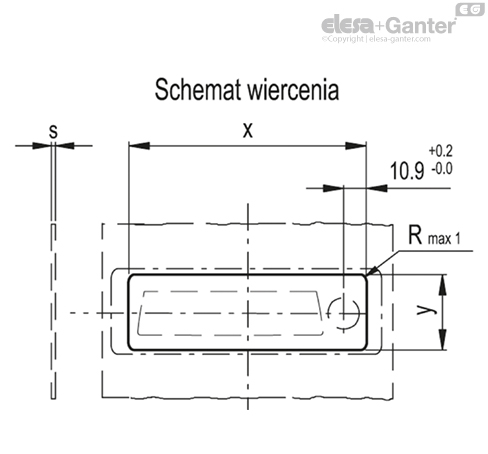

1. Wykonać otwór montażowy zgodnie z wymiarami podanymi w tabeli.
2. Usunąć wszystkie nierówności powstałe w wyniku wykonania otworu.

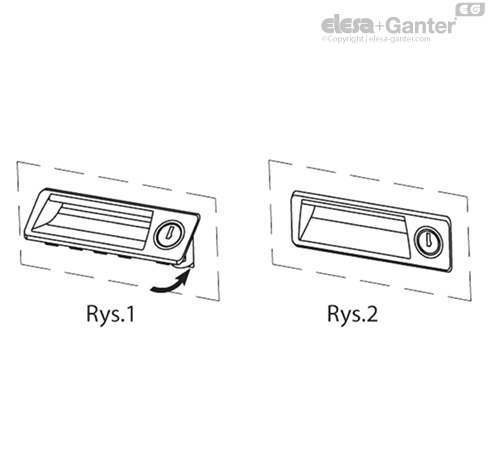

3. Wsunąć górną część uchwytu w otwór zgodnie z rys.1.
4. Docisnąć dolną część uchwytu, aż zadziała mechanizm zatrzaskowy rys.2.





Akcesoria na życzenie (zamawiane osobno)
