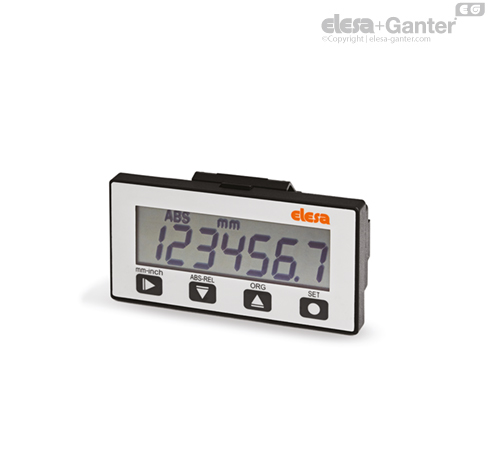

MPI-R10

Wyświetlacz wskaźnika położenia z czujnikiem magnetycznym

Właściwości i zastosowania

Wskaźnik położenia MPI-R10 wraz z czujnikiem magnetycznym FC-MPI, w połączeniu z liniałem magnetycznym M-BAND-10, jest kompletnym systemem pomiaru przesuwu liniowego i kątowego (o minimalnym promieniu wynoszącym 65 mm).

Charakteryzuje się łatwym montażem i pozwala na precyzyjne dopasowanie i pozycjonowanie, skracając czas regulacji do minimum.

• Prosty i łatwy sposób montażu i demontażu wyświetlacza, dzięki zastosowaniu zatrzasku mocującego (patent ELESA).

• Wielofunkcyjny siedmiocyfrowy wyświetlacz LCD o wysokości 12 mm.

• Programowanie wskaźnika za pomocą czterech klawiszy funkcyjnych.

• Wartości wyświetlane w milimetrach, calach lub stopniach (kąty).

• Bezwzględny/przyrostowy tryb pracy.

• Możliwość załadowania do 10 wartości offsetu.

• Możliwość przechowywania i wyświetlania do 32 pozycji docelowych.

• Wewnętrzna bateria litowa o długiej żywotności.

• Pamięć buforowa podczas wymiany baterii.

• Złącze dla czujnika FC-MPI z systemem zatrzaskowym ułatwiającym montaż i demontaż.

Więcej informacji, przeczytaj Instrukcja użytkowania.



(1) Prędkość odczytu wpływa na żywotność baterii.

(2) Rozdzielczość: najmniejsza zmiana w długości jaką urządzenie potrafi wyświetlić.

(3) Dokładność: największe odchylenie wartości mierzonej przez urządzenie od wartości bieżącej.

(4) Powtarzalność: stopień bliskości między seriami odmierzeń tej samej próbki, gdy pojedyncze pomiary są wykonywane przy niezmienionych warunkach.

Czujnik magnetyczny z przewodem

FC-MPI zamawiany osobno.

Akcesoria

Liniał magnetyczny M-BAND-10.

Wykonania specjalne na życzenie

Specjalna płyta wyświetlacza może być dostarczona z naniesionymi symbolami graficznymi, napisami lub znakami.

Instrukcja montażu

• Wykonać otwór w panelu (grubość panelu 0.7÷2 mm) zgodnie ze schematem.

• Usunąć wszystkie nierówności powstałe w wyniku wykonania otworu.

• Wsunąć dolną część obudowy w otwór zgodnie z (Rys. 1) i docisnąć górną część, aż do zatrzaśnięcia.





Instrukcja wymiany baterii.

• Wyjmij wskaźnik z otworu, naciskając do oporu na przytrzymujący zatrzask za pomocą wkrętaka płaskiego (Rys. 2).

• Odkręcić wkręty samogwintujące ze stali nierdzewnej AISI 304 z gniazdem typu TORX^®* T06 i zdjąć tylną osłonę (Rys. 3).

• Wymień baterię zwracając uwagę, aby nie odwrócić polaryzacji (patrz prawidłowa pozycja wskazana na pokrywie).

• Wymiana baterii, jeśli zostanie przeprowadzona w ciągu 10 sekund (czas trwania zasilania buforowego) pozwala uniknąć utraty parametrów konfiguracyjnych.





_{* Znak zastrzeżony przez TEXTRON INC.}
