Informacje
Właściwości i zastosowania

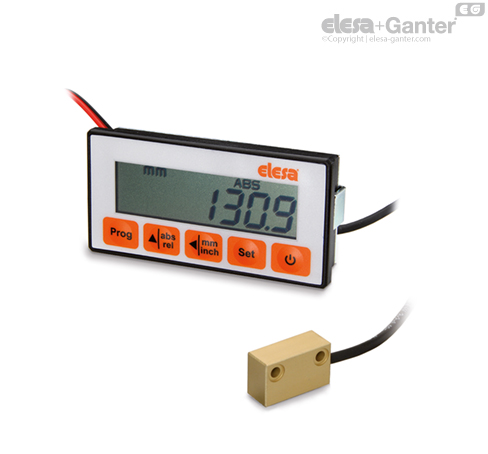

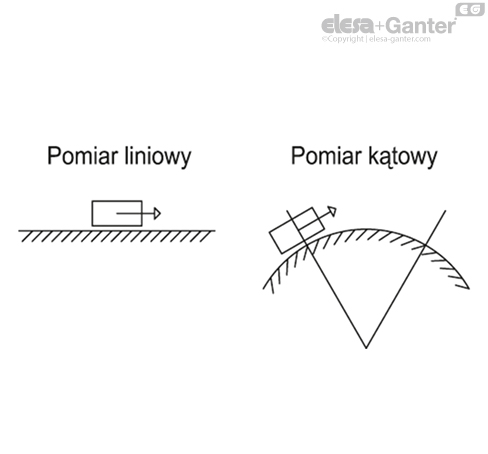

Wskaźnik położenia MPI-15 z wielofunkcyjnym wyświetlaczem LCD oraz czujnikiem magnetycznym w połączeniu z liniałem magnetycznym M-BAND-10 (zamawiany osobno) jest kompletnym systemem pomiaru przesuwu liniowego i kątowego (o minimalnym promieniu wynoszącym 65 mm).
Charakteryzuje się łatwym montażem i pozwala na precyzyjne dopasowanie i pozycjonowanie, skracając czas regulacji do minimum.
- Wielofunkcyjny wyświetlacz LCD z 5 przyciskami
- Bezwzględny / przyrostowy tryb pracy
- Programowalna funkcja przesuwu
- Zewnętrzny zasilacz 1.5 VDC.
- Pamięć buforowa podczas wymiany baterii.
- Ochrona przed przypadkowym odwróceniem biegunów.
- Materiał osłony czujnika magnetycznego: anodowane aluminium
Więcej informacji, przeczytaj Instrukcja użytkowania.
| Dane techniczne |
|---|
| Żywotność baterii | 1.5 roku (bateria typu C) |
| Rozdzielczość(1) | 0.1 mm - 0.01 in - 0.01° |
| Dokładność(2) | 0.1 mm |
| Powtarzalność(3) | 0.001 mm |
| Prędkość pracy | max. 5 m/s |
| Auto-diagnostyka | kontrola baterii, kontrola czujnika, kontrola liniału magnetycznego |
| Programowalna jednostka miary | milimetry, cale, stopnie (kąty) |
| Temperatura pracy | 0 ÷ 50 °C |
| Temperatura składowania | -20 ÷ +70 °C |
| Wilgotność względna | Maks. 95% przy 25°C bez skraplania |
| Klasa szczelności | całe urządzenie IP40 Front IP54 zgodnie z IEC 529 czujnik magnetyczny IP67 |
| Ochrona przeciwzakłóceniowa | IEC 61000-4-2 |
(1) Rozdzielczość: najmniejsza zmiana w długości jaką urządzenie potrafi wyświetlić.
(2) Dokładność: największe odchylenie wartości mierzonej przez urządzenie od wartości bieżącej.
(3) Powtarzalność: stopień bliskości między seriami odmierzeń tej samej próbki, gdy pojedyncze pomiary są wykonywane przy niezmienionych warunkach.
Akcesoria
Akcesoria
Liniał magnetyczny M-BAND-10.
Wykonania specjalne na życzenie
Wykonania specjalne na życzenie
Specjalna płyta wyświetlacza może być dostarczona z naniesionymi symbolami graficznymi, znakami lub napisami.
Czujnik magnetyczny z przewodem o innej długości (maksymalnie do 20 m).
