DD52R-E

Elektroniczne wskaźniki położenia

Właściwości i zastosowania

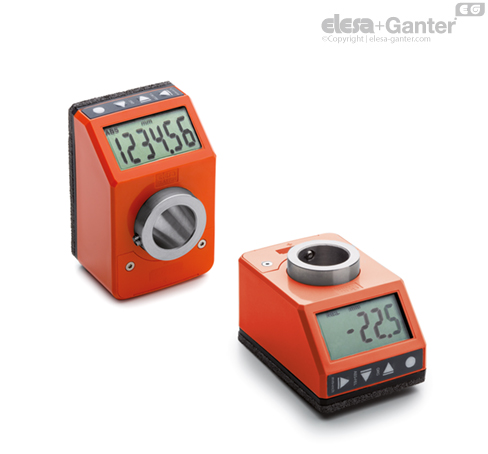

Elektroniczne wskaźniki położenia DD52R-E, montowane bezpośrednio na śrubach napędowych układów regulacji, dają możliwość odczytu aktualnej pozycji elementów maszyn.

Sześciocyfrowy wyświetlacz o wysokości 12,0 mm zapewnia łatwy odczyt, zarówno z dalszej odległości, jak i pod różnym kątem.

Szybka z przezroczystego technopolimeru chroni wyświetlacz LCD przed uszkodzeniem.

W trybie pracy, za pomocą czterech klawiszy funkcyjnych na obudowie wskaźnika istnieje możliwość wybrania trybu przyrostowego lub absolutnego, jednostki miary (mm, cale lub stopnie), można też wyzerować licznik absolutny lub załadować wartość offsetu.

Wszystkie parametry pracy programowalne są bezpośrednio na wskaźniku, za pomocą tych samych klawiszy funkcyjnych. W trybie programowalnym istnieje możliwość nastawienia wartości przełożenia, czyli odczytu po jednym obrocie wałka, kierunku przyrostu wartości, pozycji odczytu, rozdzielczości (ilości wyświetlanych cyfr dziesiętnych), wartości źródłowej i offsetu, maksymalną prędkość obrotową oraz przypisać określone funkcje do klawiszy, wybierając spośród dostępnych opcji.

Żywotność baterii wynosi 5 lat. Gdy wymaga ona wymiany, na wyświetlaczu pojawi się odpowiedni symbol. Baterię można bez problemu wymienić, zdejmując pokrywę przednią (Rys. 1) bez konieczności zdejmowania wskaźnika z wału napędowego oraz utraty parametrów konfiguracyjnych.

Dalsze informacje techniczne dostępne w instrukcji obsługi.



(1) Patrz instrukcja obsługi.

(2) Wartość domyślna 600 obr/min

Przez krótki czas można osiągać prędkości obrotowe powyżej 600 obr./min.

Wartość maksymalnej prędkości ma wpływ na żywotność baterii.

Żywotność baterii zależy od warunków, w jakich jest użytkowany wskaźnik (ustawienia parametrów, temperatura…). Wskazana wartość ma charakter szacunkowy i określono ją dla temperatury z zakresu >20°C i < 30°C oraz ustawień fabrycznych. Ponadto wartość ta odnosi się do stanu, w jakim urządzenie znajduje się w momencie opuszczenia fabryki firmy Elesa. Gdy urządzenie zacznie pracować, w celu określenia szacunkowej żywotności baterii należy wziąć pod uwagę okres jego przechowywania.

Instrukcja montażu

1. W korpusie urządzenia, w odległości 30 mm od osi wrzeciona, nawiercić otwór Ø 6 mm na głębokość 10 mm pod kołek pozycjonujący wskaźnika.
2. Założyć wskaźnik na wałek i upewnić się, że kołek trafił w otwór.
3. Dokręcić wkręt zabezpieczający do ustalania na wałku. Wkręt z gniazdem sześciokątnym i wklęsłym czołem, zgodnie z UNI 5929-85.

Akcesoria na życzenie (zamawiane osobno)

• RB52-SST: tuleja redukcyjna ze stali nierdzewnej AISI 304.

• MDX-52: gałka z technopolimeru na bazie poliamidu (PA).
• BSA52-E: płyta ze stopu cynku, pokryta żywicą epoksydową, kolor czarny, wykończony na mat, do blokowania wałka (patrz tabela). Rękojeść nastawna typ GN 302 jako element zaciskowy (dostarczany w komplecie). Płyty blokujące pozwalają na łatwe i trwałe zablokowanie wałka w danej pozycji. Posiadają otwór o średnicy 6.1 mm do umieszczenia w nim tylnego kołka wskaźnika. Płyty mogą mieć zamocowaną rękojeść po prawej lub lewej stronie i mocowane są na maszynie za pomocą dwóch śrub z łbem cylindrycznym (niedostarczane w komplecie).
